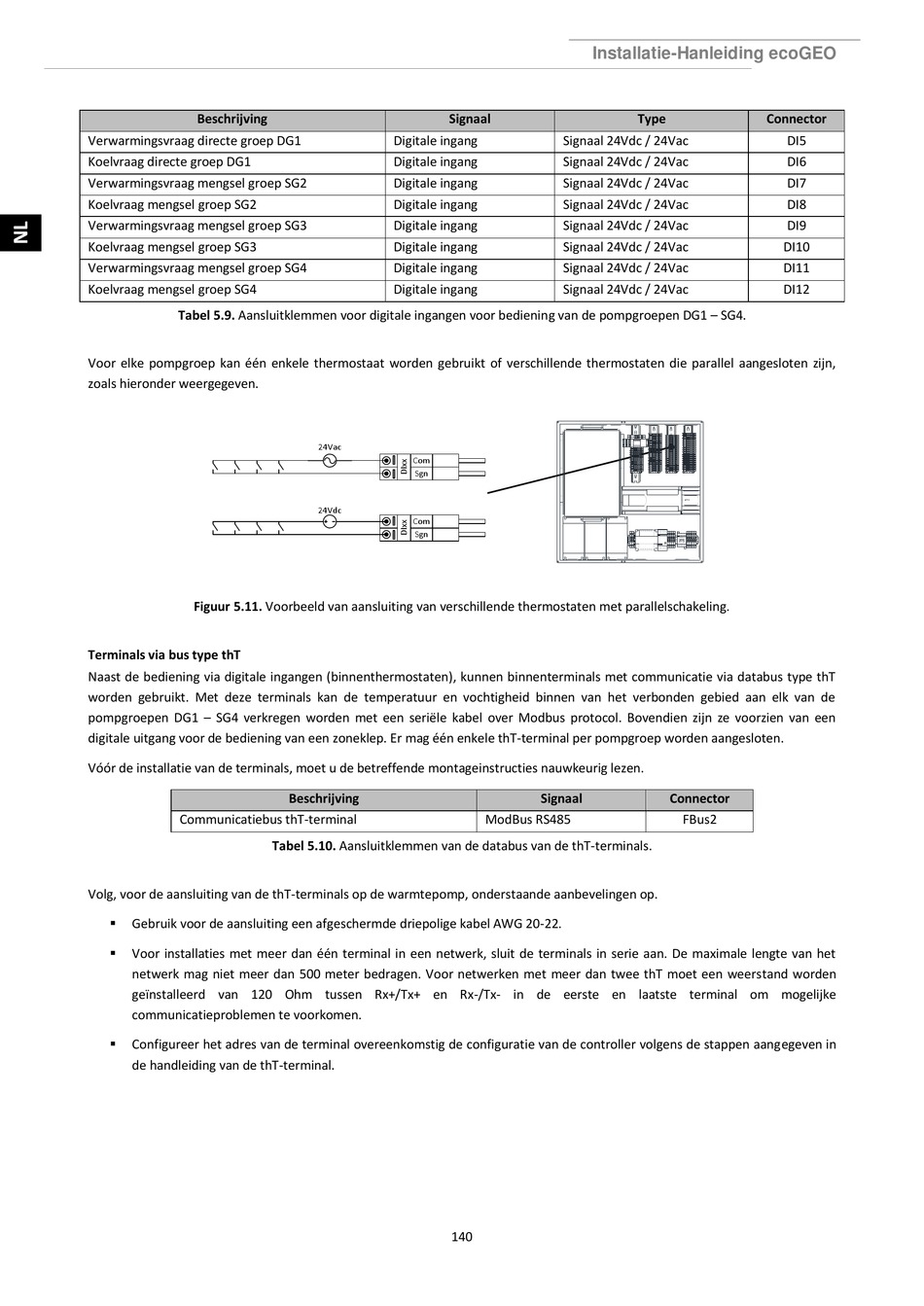

Beschrijving
Verwarmingsvraag directe groep DG1
Koelvraag directe groep DG1
Verwarmingsvraag mengsel groep SG2
Koelvraag mengsel groep SG2
Verwarmingsvraag mengsel groep SG3
Koelvraag mengsel groep SG3
Verwarmingsvraag mengsel groep SG4
Koelvraag mengsel groep SG4
Tabel 5.9. Aansluitklemmen voor digitale ingangen voor bediening van de pompgroepen DG1 – SG4.
Voor elke pompgroep kan één enkele thermostaat worden gebruikt of verschillende thermostaten die parallel aangesloten zijn,
zoals hieronder weergegeven.
Figuur 5.11. Voorbeeld van aansluiting van verschillende thermostaten met parallelschakeling.
Terminals via bus type thT
Naast de bediening via digitale ingangen (binnenthermostaten), kunnen binnenterminals met communicatie via databus type thT
worden gebruikt. Met deze terminals kan de temperatuur en vochtigheid binnen van het verbonden gebied aan elk van de
pompgroepen DG1 – SG4 verkregen worden met een seriële kabel over Modbus protocol. Bovendien zijn ze voorzien van een
digitale uitgang voor de bediening van een zoneklep. Er mag één enkele thT-terminal per pompgroep worden aangesloten.
Vóór de installatie van de terminals, moet u de betreffende montageinstructies nauwkeurig lezen.
Communicatiebus thT-terminal
Volg, voor de aansluiting van de thT-terminals op de warmtepomp, onderstaande aanbevelingen op.

Gebruik voor de aansluiting een afgeschermde driepolige kabel AWG 20-22.

Voor installaties met meer dan één terminal in een netwerk, sluit de terminals in serie aan. De maximale lengte van het
netwerk mag niet meer dan 500 meter bedragen. Voor netwerken met meer dan twee thT moet een weerstand worden
geïnstalleerd van 120 Ohm tussen Rx+/Tx+ en Rx-/Tx- in de eerste en laatste terminal om mogelijke
communicatieproblemen te voorkomen.

Configureer het adres van de terminal overeenkomstig de configuratie van de controller volgens de stappen aangegeven in
de handleiding van de thT-terminal.
Digitale ingang
Digitale ingang
Digitale ingang
Digitale ingang
Digitale ingang
Digitale ingang
Digitale ingang
Digitale ingang
24Vac
Com
Sgn
24Vdc
Com
Sgn
Beschrijving
Tabel 5.10. Aansluitklemmen van de databus van de thT-terminals.
Installatie-Hanleiding ecoGEO
Signaal
Signaal 24Vdc / 24Vac
Signaal 24Vdc / 24Vac
Signaal 24Vdc / 24Vac
Signaal 24Vdc / 24Vac
Signaal 24Vdc / 24Vac
Signaal 24Vdc / 24Vac
Signaal 24Vdc / 24Vac
Signaal 24Vdc / 24Vac
Signaal
ModBus RS485
140
Type Connector
DI5
DI6
DI7
DI8
DI9
DI10
DI11
DI12
Connector
FBus2
