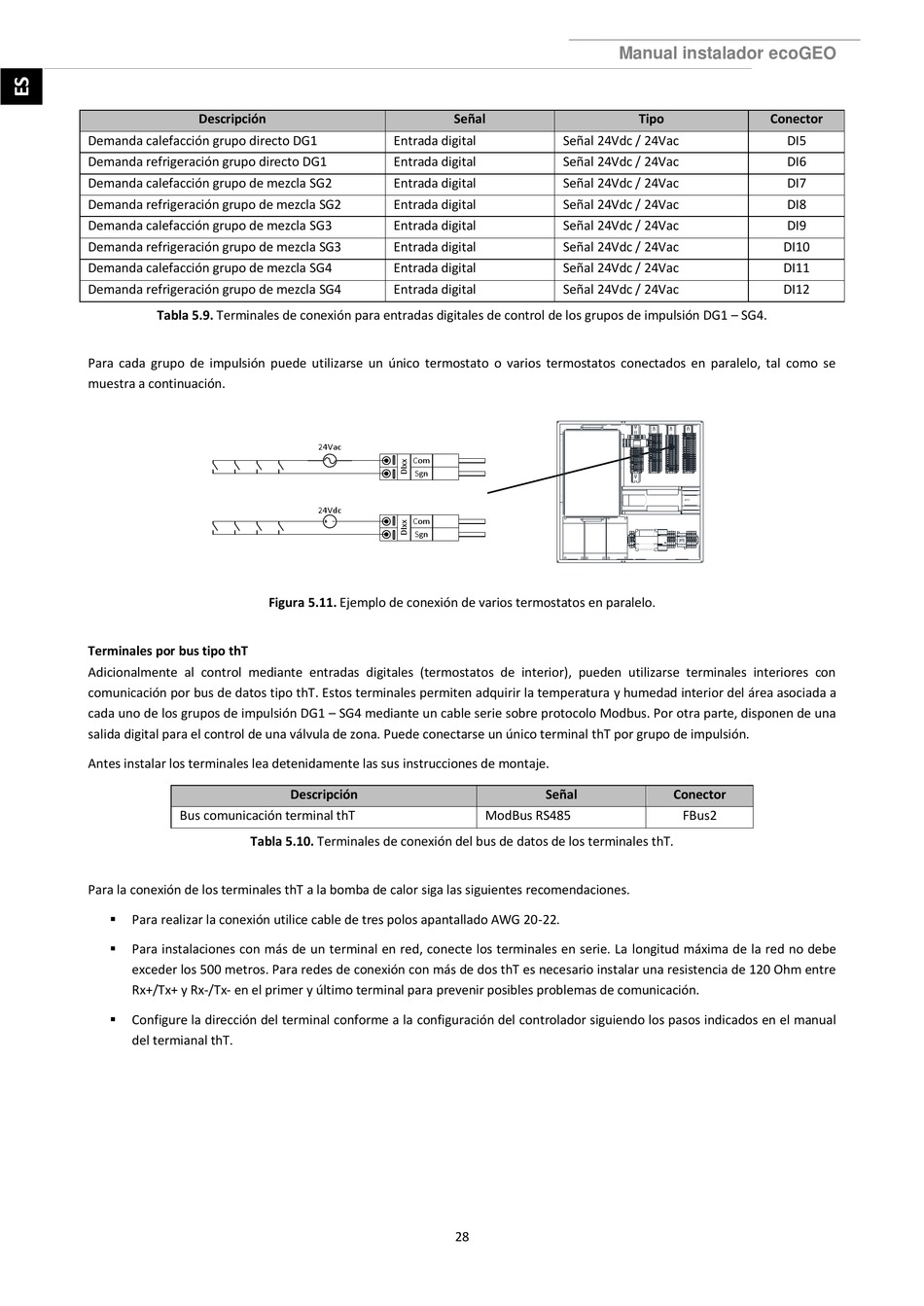

Descripción
Demanda calefacción grupo directo DG1
Demanda refrigeración grupo directo DG1
Demanda calefacción grupo de mezcla SG2
Demanda refrigeración grupo de mezcla SG2
Demanda calefacción grupo de mezcla SG3
Demanda refrigeración grupo de mezcla SG3
Demanda calefacción grupo de mezcla SG4
Demanda refrigeración grupo de mezcla SG4
Tabla 5.9. Terminales de conexión para entradas digitales de control de los grupos de impulsión DG1 – SG4.
Para cada grupo de impulsión puede utilizarse un único termostato o varios termostatos conectados en paralelo, tal como se
muestra a continuación.
Terminales por bus tipo thT
Adicionalmente al control mediante entradas digitales (termostatos de interior), pueden utilizarse terminales interiores con
comunicación por bus de datos tipo thT. Estos terminales permiten adquirir la temperatura y humedad interior del área asociada a
cada uno de los grupos de impulsión DG1 – SG4 mediante un cable serie sobre protocolo Modbus. Por otra parte, disponen de una
salida digital para el control de una válvula de zona. Puede conectarse un único terminal thT por grupo de impulsión.
Antes instalar los terminales lea detenidamente las sus instrucciones de montaje.
Bus comunicación terminal thT
Tabla 5.10. Terminales de conexión del bus de datos de los terminales thT.
Para la conexión de los terminales thT a la bomba de calor siga las siguientes recomendaciones.

Para realizar la conexión utilice cable de tres polos apantallado AWG 20-22.

Para instalaciones con más de un terminal en red, conecte los terminales en serie. La longitud máxima de la red no debe
exceder los 500 metros. Para redes de conexión con más de dos thT es necesario instalar una resistencia de 120 Ohm entre
Rx+/Tx+ y Rx-/Tx- en el primer y último terminal para prevenir posibles problemas de comunicación.

Configure la dirección del terminal conforme a la configuración del controlador siguiendo los pasos indicados en el manual
del termianal thT.
Entrada digital
Entrada digital
Entrada digital
Entrada digital
Entrada digital
Entrada digital
Entrada digital
Entrada digital
24Vac
Com
Sgn
24Vdc
Com
Sgn
Figura 5.11. Ejemplo de conexión de varios termostatos en paralelo.
Descripción
Manual instalador ecoGEO
Señal
Señal 24Vdc / 24Vac
Señal 24Vdc / 24Vac
Señal 24Vdc / 24Vac
Señal 24Vdc / 24Vac
Señal 24Vdc / 24Vac
Señal 24Vdc / 24Vac
Señal 24Vdc / 24Vac
Señal 24Vdc / 24Vac
Señal
ModBus RS485
28
Tipo Conector
DI5
DI6
DI7
DI8
DI9
DI10
DI11
DI12
Conector
FBus2
