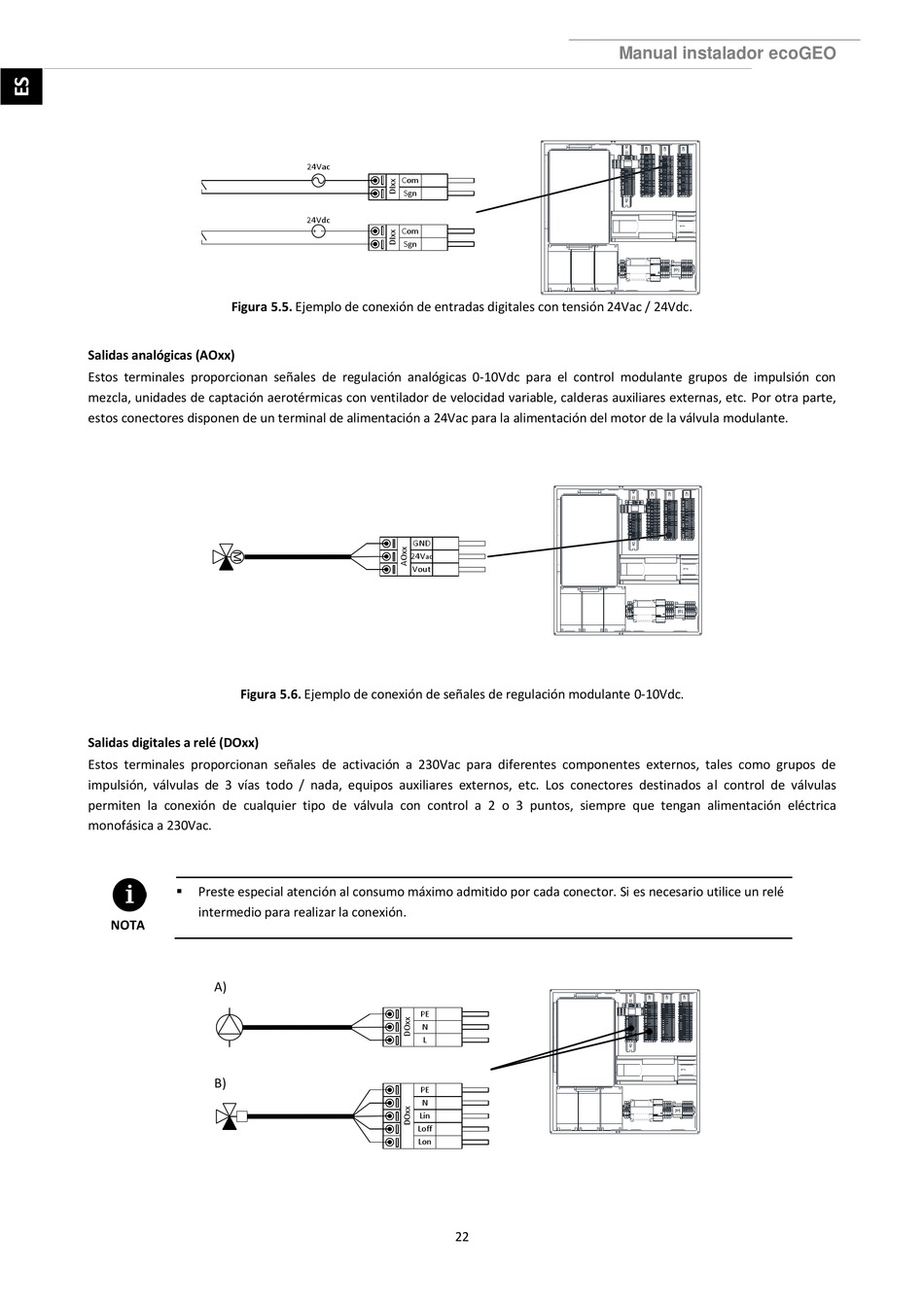

Figura 5.5. Ejemplo de conexión de entradas digitales con tensión 24Vac / 24Vdc.
Salidas analógicas (AOxx)
Estos terminales proporcionan señales de regulación analógicas 0-10Vdc para el control modulante grupos de impulsión con
mezcla, unidades de captación aerotérmicas con ventilador de velocidad variable, calderas auxiliares externas, etc. Por otra parte,
estos conectores disponen de un terminal de alimentación a 24Vac para la alimentación del motor de la válvula modulante.
Figura 5.6. Ejemplo de conexión de señales de regulación modulante 0-10Vdc.
Salidas digitales a relé (DOxx)
Estos terminales proporcionan señales de activación a 230Vac para diferentes componentes externos, tales como grupos de
impulsión, válvulas de 3 vías todo / nada, equipos auxiliares externos, etc. Los conectores destinados al control de válvulas
permiten la conexión de cualquier tipo de válvula con control a 2 o 3 puntos, siempre que tengan alimentación eléctrica
monofásica a 230Vac.

Preste especial atención al consumo máximo admitido por cada conector. Si es necesario utilice un relé
intermedio para realizar la conexión.
NOTA
A)
B)
24Vac
Com
Sgn
24Vdc
Com
Sgn
GND
24V
ac
Vout
PE
N
L
PE
N
Lin
Loff
Lon
22
