ECOFOREST ecoGEO Basic Installerhandbuch Seite 97

1
2

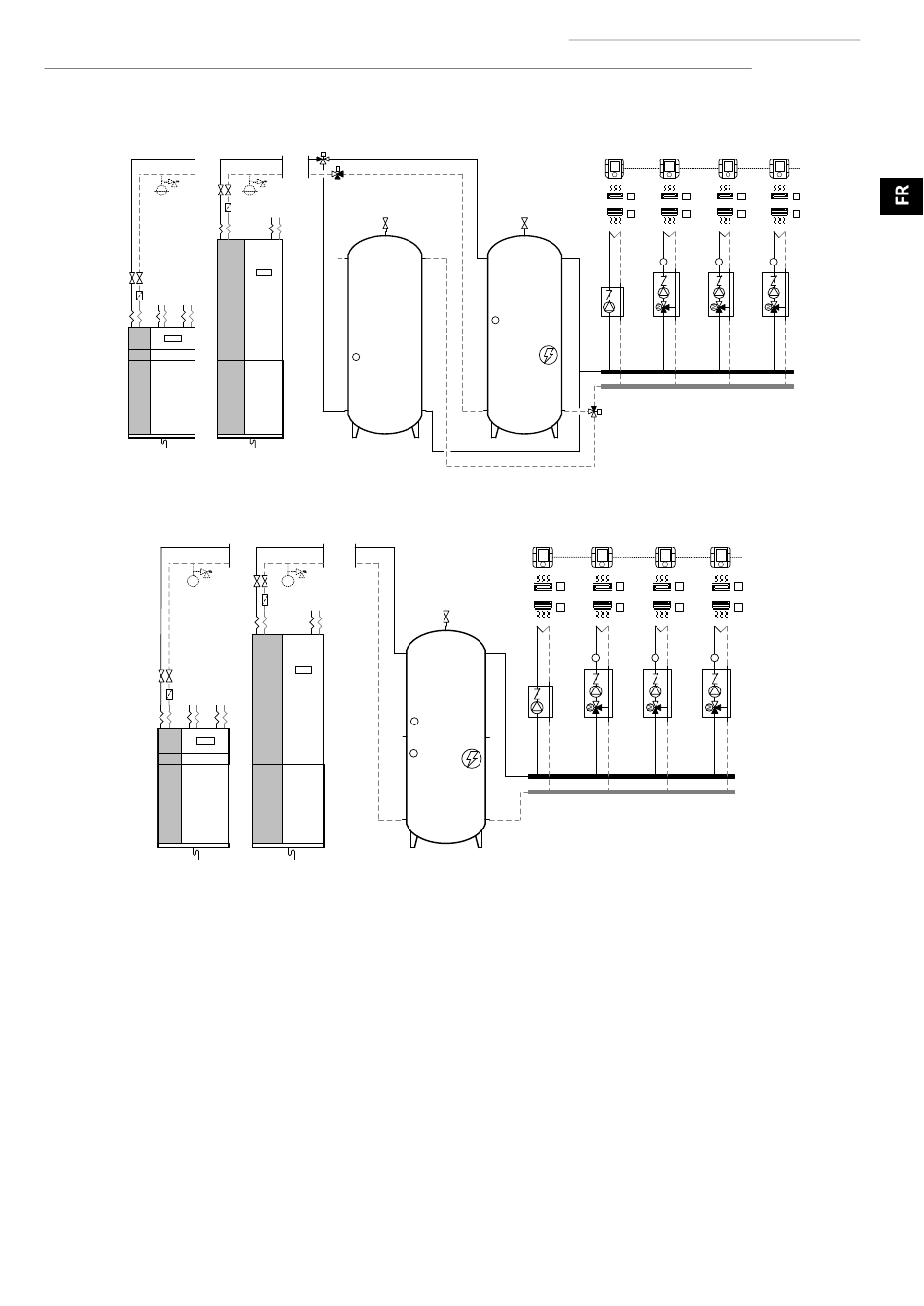

Figure 3.3. Schéma de raccordement moyennant deux accumulateurs d'inertie
1
2
Figure 3.4. Schéma de raccordement moyennant un seul accumulateur d'inertie
Groupes de refoulement
Les pompes à chaleur ecoGEO permettent de gérer jusqu'à quatre températures de refoulement différentes. Pour ce faire, elles
sont en mesure de commander un groupe de refoulement direct et trois groupes de refoulement de mélange. Pour les groupes de
mélange, des vannes modulantes à 3 voies et à signal analogique 0-10 Vcc doivent être utilisées. Des bornes indépendantes pour
les demandes de chauffage et de refroidissement sont disponibles pour chacun des groupes de refoulement. Ces signaux doivent
être alimentés en 24 Vca ou 24 Vcc.
Équipement auxiliaire intégré à l'accumulateur d'inertie de chauffage
Les pompes à chaleur ecoGEO permettent de contrôler un équipement auxiliaire intégré à l'accumulateur d'inertie de chauffage.
Cet équipement peut être utilisé pour servir d'appoint à la production normale de chauffage ou pour tenir le rôle d'équipement de
secours.
DO13
1 1
DO13
2 2
AI16
T
1 1
2 2
AI15
T
AI16
T
97
Manuel de installation ecoGEO
T
DI6
T
DO6
DO5 AO3
AI15
T
DG1
DO10
DO12
DI5 DI7
T T
T DI6 T DI8
AI12 AI13
T
DO6 DO14
DO5 AO3 AO4
SG2
DG1
DO10
FBus2
DI5 DI7 DI9 DI11
T T T
DI8 DI10 DI12
T T T
AI12 AI13 AI14
T T T
DO14 DO15
AO4 AO5
SG2 SG3 SG4
FBus2
DI9 DI11
T T
T DI10 T DI12
AI14
T T
DO15
AO5
SG3 SG4
