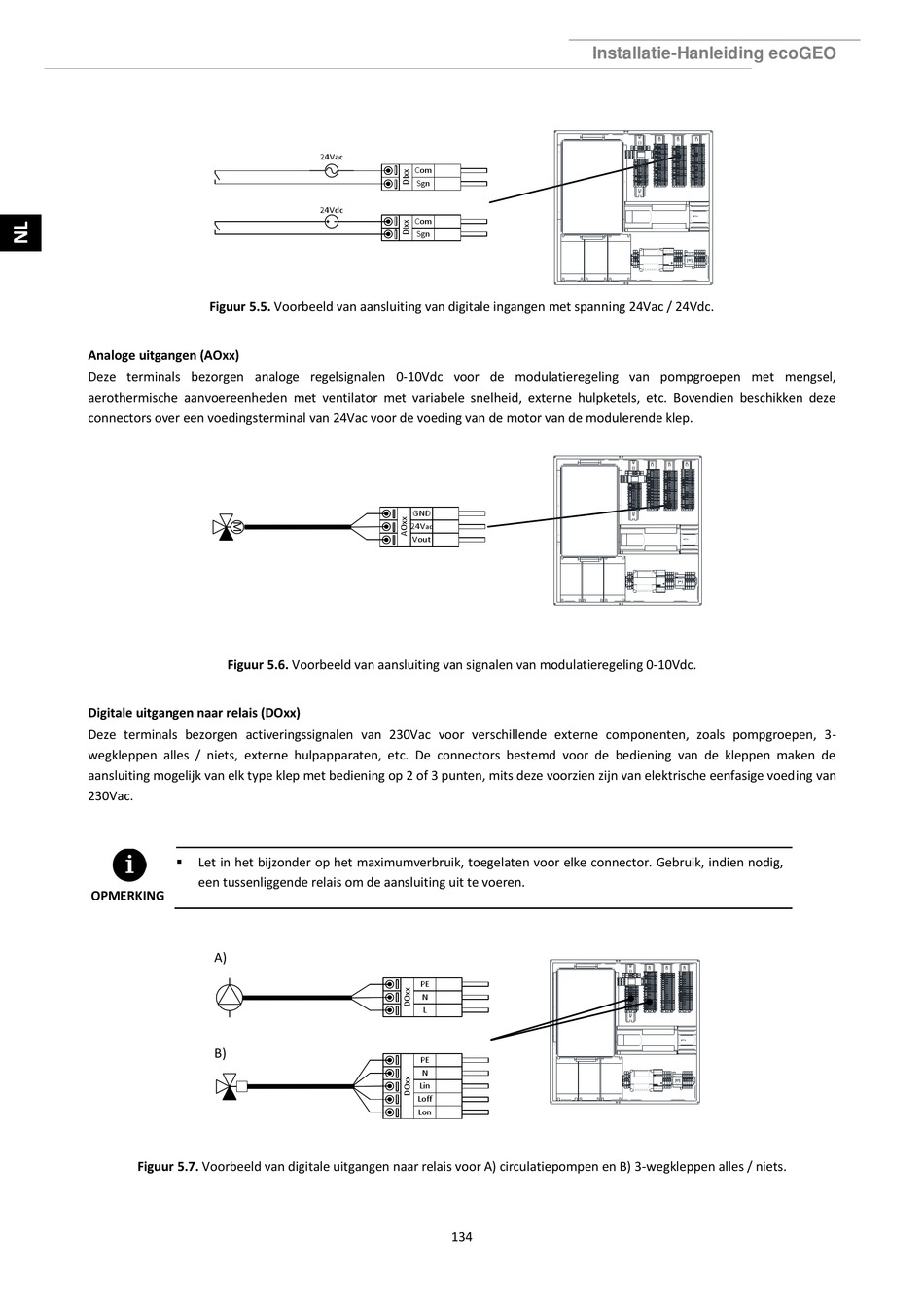

Figuur 5.5. Voorbeeld van aansluiting van digitale ingangen met spanning 24Vac / 24Vdc.
Analoge uitgangen (AOxx)
Deze terminals bezorgen analoge regelsignalen 0-10Vdc voor de modulatieregeling van pompgroepen met mengsel,
aerothermische aanvoereenheden met ventilator met variabele snelheid, externe hulpketels, etc. Bovendien beschikken deze
connectors over een voedingsterminal van 24Vac voor de voeding van de motor van de modulerende klep.
Figuur 5.6. Voorbeeld van aansluiting van signalen van modulatieregeling 0-10Vdc.
Digitale uitgangen naar relais (DOxx)
Deze terminals bezorgen activeringssignalen van 230Vac voor verschillende externe componenten, zoals pompgroepen, 3-
wegkleppen alles / niets, externe hulpapparaten, etc. De connectors bestemd voor de bediening van de kleppen maken de
aansluiting mogelijk van elk type klep met bediening op 2 of 3 punten, mits deze voorzien zijn van elektrische eenfasige voeding van
230Vac.

Let in het bijzonder op het maximumverbruik, toegelaten voor elke connector. Gebruik, indien nodig,
een tussenliggende relais om de aansluiting uit te voeren.
OPMERKING
A)
B)
Figuur 5.7. Voorbeeld van digitale uitgangen naar relais voor A) circulatiepompen en B) 3-wegkleppen alles / niets.
24Vac
Com
Sgn
24Vdc
Com
Sgn
GND
24V
ac
Vout
PE
N
L
PE
N
Lin
Loff
Lon
