Sollwertvorgabe durch Stromsollwert

Bei Vorgabe der Frequenz
durch Eingabe eines Stromsoll-
wertes (4 - 20 mA) über die
Steuerklemme FR den DIP
Schalter SW1 auf der Leiterpla-
tine auf "I" stellen. SW1 wird
durch Herausnehmen des digi-
talen Bedienfeldes zugänglich.
Das digitale Bedienfeld sollte niemals herausgenommen und der DIP-Schalter betätigt werden, so-
lange Netzspannung anliegt.
Nach Umschalten von SW1 ist die MODE-Funktion aufzurufen und auf 4 oder 5 einzustellen.
Siehe hierzu Seite 20
• Einstellung: 4
STROMSOLLWERT
4 - 20 mA
• Einstellung: 5
VORWÄRTS
RUN/STOP
RÜCKWÄRTS
RUN/STOP
STROMSOLLWERT
4 - 20 mA
Die Frequenzsollwert-Verstärkung (n39)/-Vorspannung (n40) kann auch während der Eingabe des
Stromsollwertes programmiert werden. Für nähere Angaben siehe "Einstellen des Frequenzsoll-
wertes" auf Seite 27.

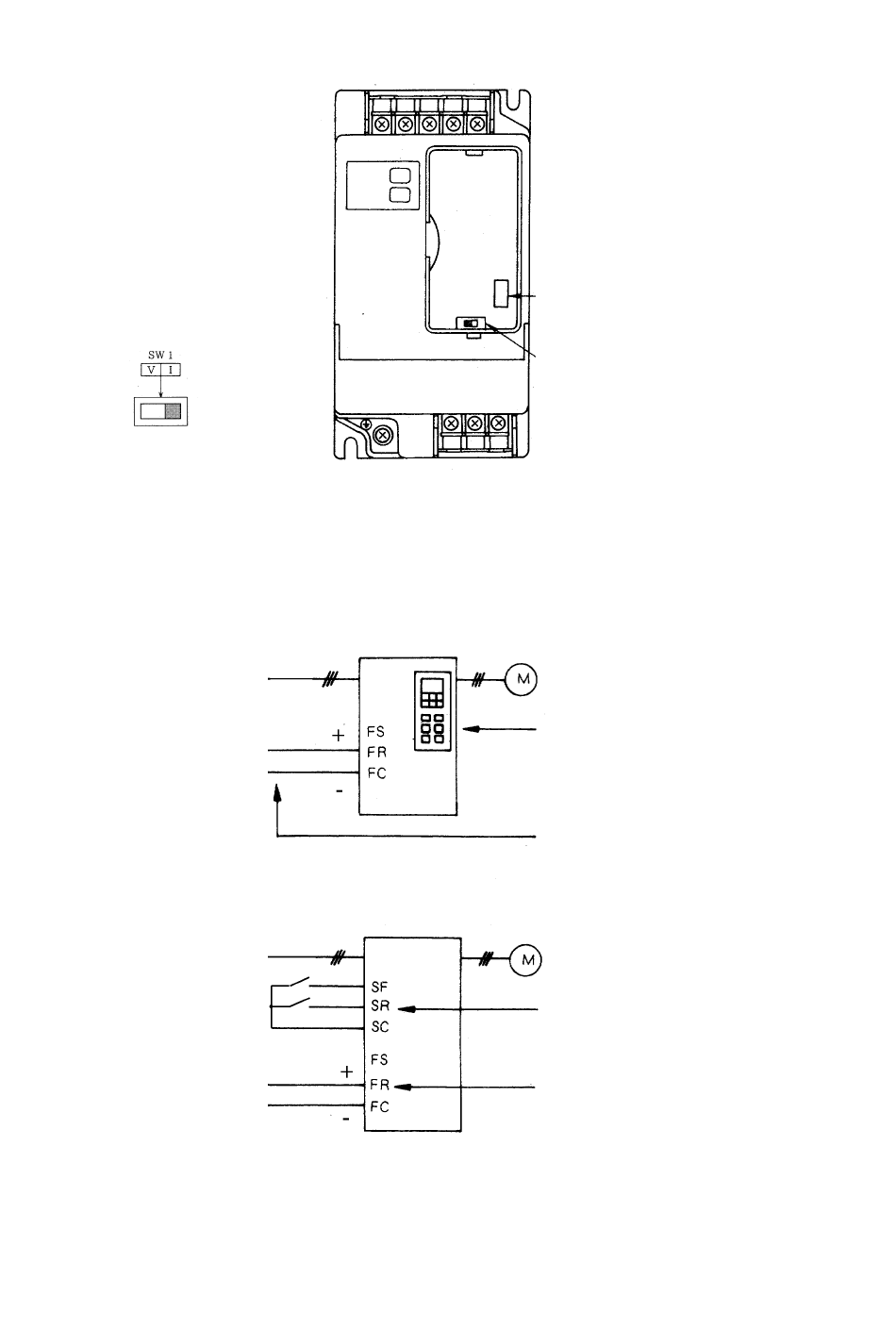

Bedienfeldstecker
DIP-Schalter
SW1
Die Tasten des digitalen Bedienfel-
des betätigen, um den Umrichter zu
starten oder zu stoppen. Lauf- und
Stop-, Rechts- oder Linkslauf über
die F/R-LED umschalten.
Frequenz mittels analogem Strom-
signal [0 bis 100 % (max. Fre-
quenz)/4 - 20 mA] über die Steuer-
klemme vorgeben.
Start/Halt und Vorwärts-
/Rückwärtslauf über die an die Steu-
erklemme angeschlossene Schaltein-
richtung umschalten.
Frequenz mittels analogem Strom-
signal [0 – 100 % (max. Frequenz)/4
- 20 mA] über die Steuerklemme
vorgeben.
