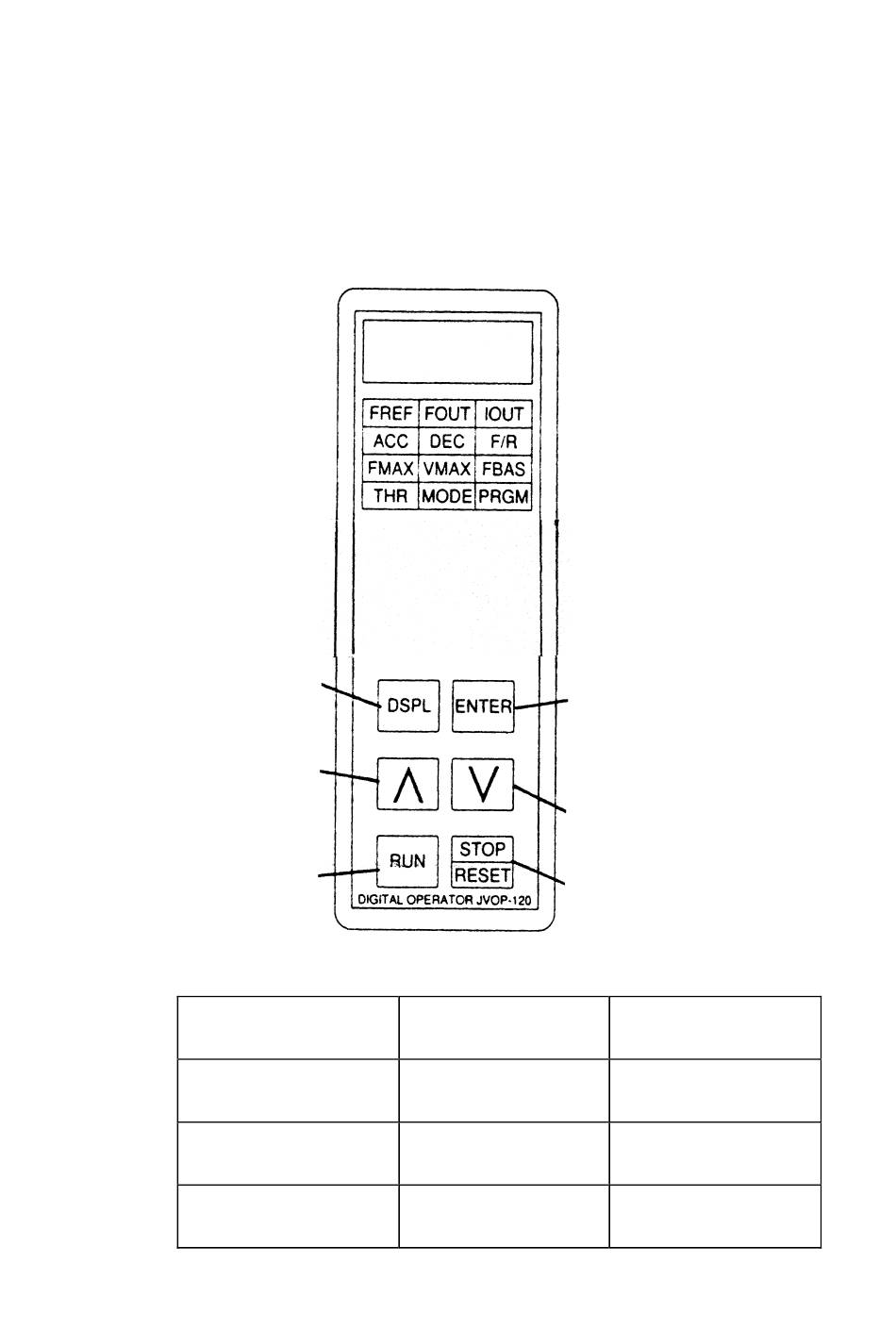

Bedienung des digitalen Bedienfeldes
Sämtliche Umrichterfunktionen werden über das digitale Bedienfeld angewählt.
Nachstehend werden die Funktionen der Digitalanzeige, des Tastenblockes und der einzel-
nen Tastenfelder des digitalen Bedienfeldes beschrieben.
Display
Durch Drücken dieser Taste
können die 12 Funktionen
des LED-Tastenblocks
angewählt werden.
Durch Drücken dieser Taste
wird die Parameter-Nr. bzw.
der Datenwert erhöht.
Durch Drücken dieser Taste
wird der Motor gestartet.
Grün
Grün
Rot
Rot
(Thermischer Überlaststrom)
[FREF]
Frequenzsollwert
Eingabe-/Anzeige
[ACC]
Hochlaufzeit
[FMAX]
Max. Ausgangsfrequenz
HR]
[T
(Motornennstrom)
[FOUT]
Ausgangsfrequenzanzeige
[DEC]
Tieflaufzeit
[VMAX]
Max. Ausgangsspannung
[MODE]
Ausgewählte
Steuerungsart
16
Digitalanzeige (Betriebszustands-,
Fehler-, Parameteranzeige)
LED-Anzeige
Durch Betätigen der [DSPL]-Taste
wird jeweils eine andere Funktion
angewählt.
Die angezeigten Daten können
geändert werden.
Durch Drücken dieser Taste wer-
den angezeigte Parameter abge-
speichert. (Bei Anwahl der Para-
meternummer über die [PRGM]-
LED-Anzeige werden abgespei-
cherte Parameter aufgerufen.)
Durch Drücken dieser Taste wird
die Parameter-Nr. bzw. der Daten-
wert verringert.
Durch Drücken dieser Taste wird
der Motor gestoppt bzw. im Falle
einer Störung wird die Störung
zurückgesetzt.
[IOUT]
Ausgangsstromanzeige
[F/R]
Vorwärts-/Rückwärtslauf-
Befehl
[FBAS]
Oberer Kennlinienpunkt
(Motornennfrequenz)
[PRGM]
Parameter-Nr./-wert
