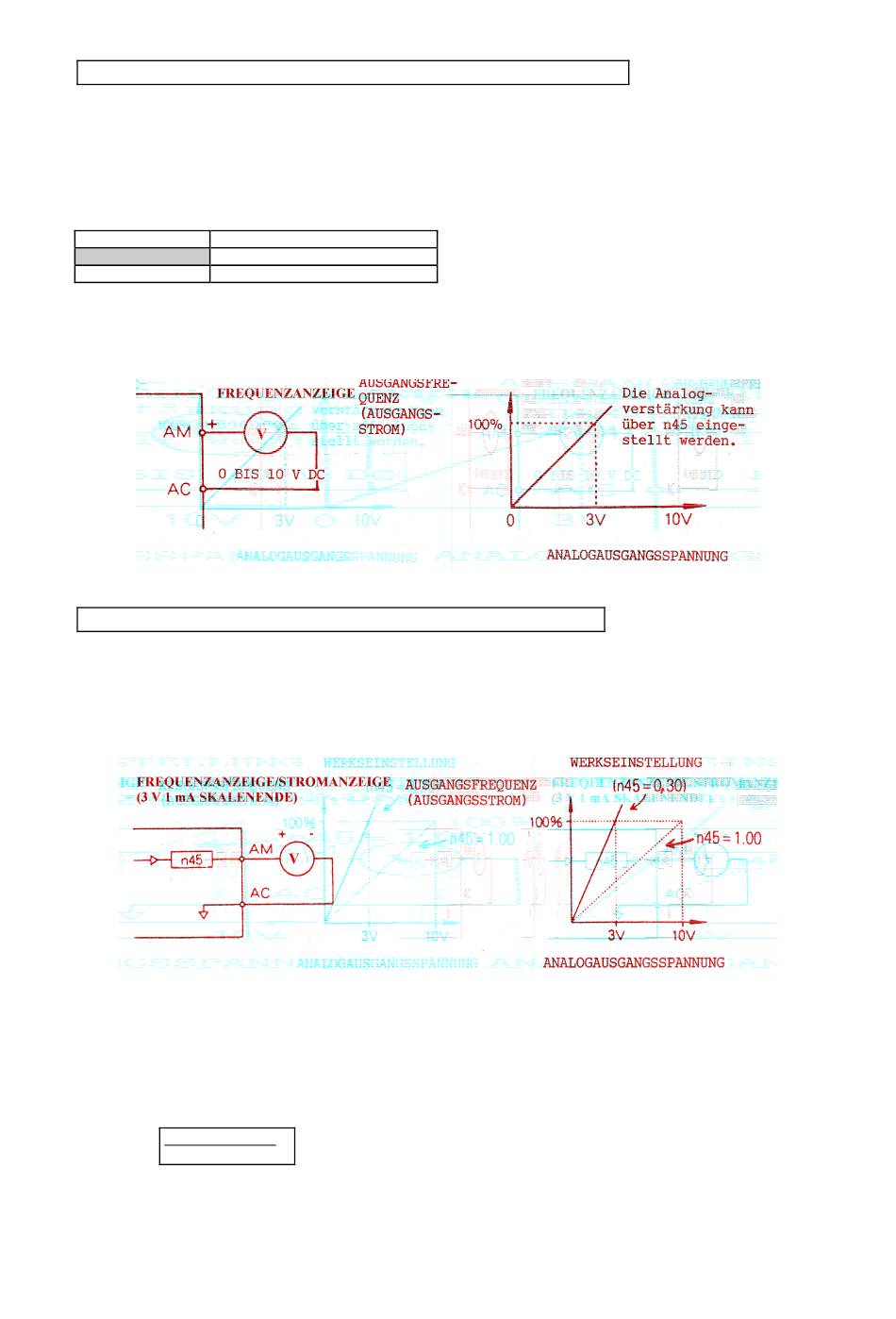

Verwendung einer analogen Frequenz- oder Stromanzeige (n44)

Achtung, dieser Parameter ist nur für den VS mini Advanced verfügbar, nicht für den VS
mini Standard !
Hierüber wird die Ausgabe von Ausgangsfrequenz oder Ausgangsstrom an die analogen Aus-
gangsklemmen AM-AC zur Anzeige festgelegt.
Einstellung
0
1
Bei der Werkseinstellung wird eine analoge Spannung von ca. 3 V ausgegeben, wenn die Aus-
gangsfrequenz (Ausgangsstrom) 100 % entspricht.

Kalibrierung der analogen Frequenz- oder Stromanzeige (n45)

Achtung, dieser Parameter ist nur für den VS mini Advanced verfügbar, nicht für den VS
mini Standard !
Hierüber wird die Analogausgangsverstärkung eingestellt.
Die analoge Ausgangsspannung bei 100 % der Ausgangsfrequenz (des Ausgangsstromes) einstellen.
Das Anzeigeinstrument zeigt 0 bis 60 Hz bei 0 bis 3 V an.
n45 Einstellwert
10 V x
Beschreibung
Ausgangsfrequenz
Ausgangsstrom
= 3 V
0,30
.
.
.
Die Ausgangsfrequenz erreicht bei die-
sem Wert 100 %.
Bei dieser Einstellung entspricht 10V 100% der
Ausgangsfrequenz.
