2.6
Kontrolle des korrekten Anschlusses der Schutzleitung
Anmerkungen:
Nach Feststellung der Phasenspannung auf der PE-Schutzleitung muss die Messung so-
fort abgebrochen werden und der Fehler in der Installation beseitigt werden.
- Es ist wichtig sicherzustellen, dass man während der Durchführung der Messung auf einem nicht
isolierten Boden steht, da sonst das Ergebnis fehlerhaft werden kann.
- Schwellenwert, bei dessen Überschreitung die Signalisierung der Überschreitung der zulässigen
Spannung auf der Leitung PE ausgelöst wird, beträgt ca. 50 V.
2.7
Messung der Kurzschlussschleifenparameter
Falls es im geprüften Netz Fehlerstrom-Schutzschalter gibt, so sollten diese für die Zeit
der Messung überbrückt werden (Umführung). Dabei gilt jedoch zu beachten, dass auf
diese Art und Weise werden im gemessenen Kreis Änderungen eingeführt und die Ergeb-
nisse minimal von den realen Ergebnissen abweichen können.
Nach jeder Messung sollten die in der Installation für die Zeit der Messungsdurchführung
eingeführten Änderungen zurückgezogen werden und die Funktion des Fehlerstrom-
Schutzschalters geprüft werden.
Die obere Anmerkung betrifft Impedanzmessungen der Kurzschlussschleife unter Anwen-
dung der Funktion Z
Die Impedanzmessungen der Kurzschlussschleife mit Wechselrichtern sind nicht effizient
und die Messergebnisse nicht zuverlässig. Dies ergibt sich aus Veränderungen der inter-
nen Impendanz des Wechselrichters beim Betrieb. Die Impedanzmessungen der Kurz-
schlussschleife sollen nicht direkt hinter den Wechselrichtern durchgeführt werden.

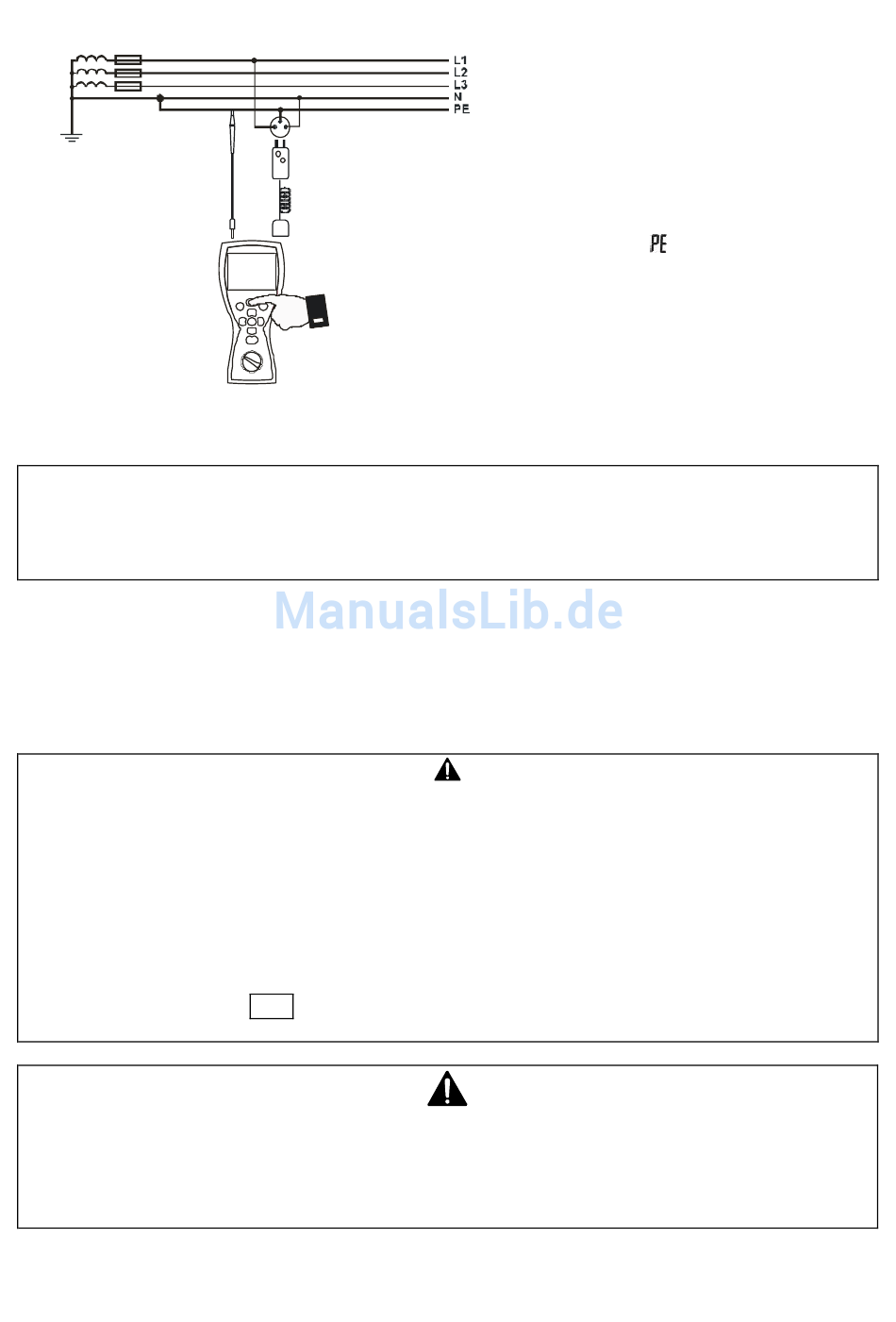

Nach Abschalten des Messgeräts, wie auf der
Abbildung, die Berührungselektrode mit dem
Finger berühren und ca. 1 Sekunde abwarten.
oder
PE
Nach Feststellung der Spannung auf dem PE
wird auf dem Gerät die Aufschrift
(Fehler in der Installation, PE-Leitung ange-
schlossen an die Phasenleitung) und ein stetiges
Tonsignal erzeugt. Diese Möglichkeit ist für alle
Messfunktionen, die die RCD-Schalter und Kurz-
schlussschleifen außer Z
gänglich.
RCD nicht.
L-PE
BEDIENUNGSANLEITUNG MPI-502 Version
WARNUNG:
angezeigt
betreffen, zu-
L-N,L-L
1.16
9
