Ablauf
Erreichte Position vor Zyklusbeginn:
Die Ausgangsposition ist eine beliebige Position, aus der jede Nut kollisionsfrei angefahren
werden kann.
Der Zyklus erzeugt folgenden Bewegungsablauf:
● Anfahren der im Bild angegebenen Position zu Zyklusbeginn mit G0.
● Die Bearbeitung einer Nut bei Komplettbearbeitung läuft in folgenden Schritten ab:
● Werkzeug bis auf die Rückzugsebene zurückziehen und Übergang zur nächsten Nut mit
● Nach Beendigung der Bearbeitung der letzten Nut wird das Werkzeug auf die

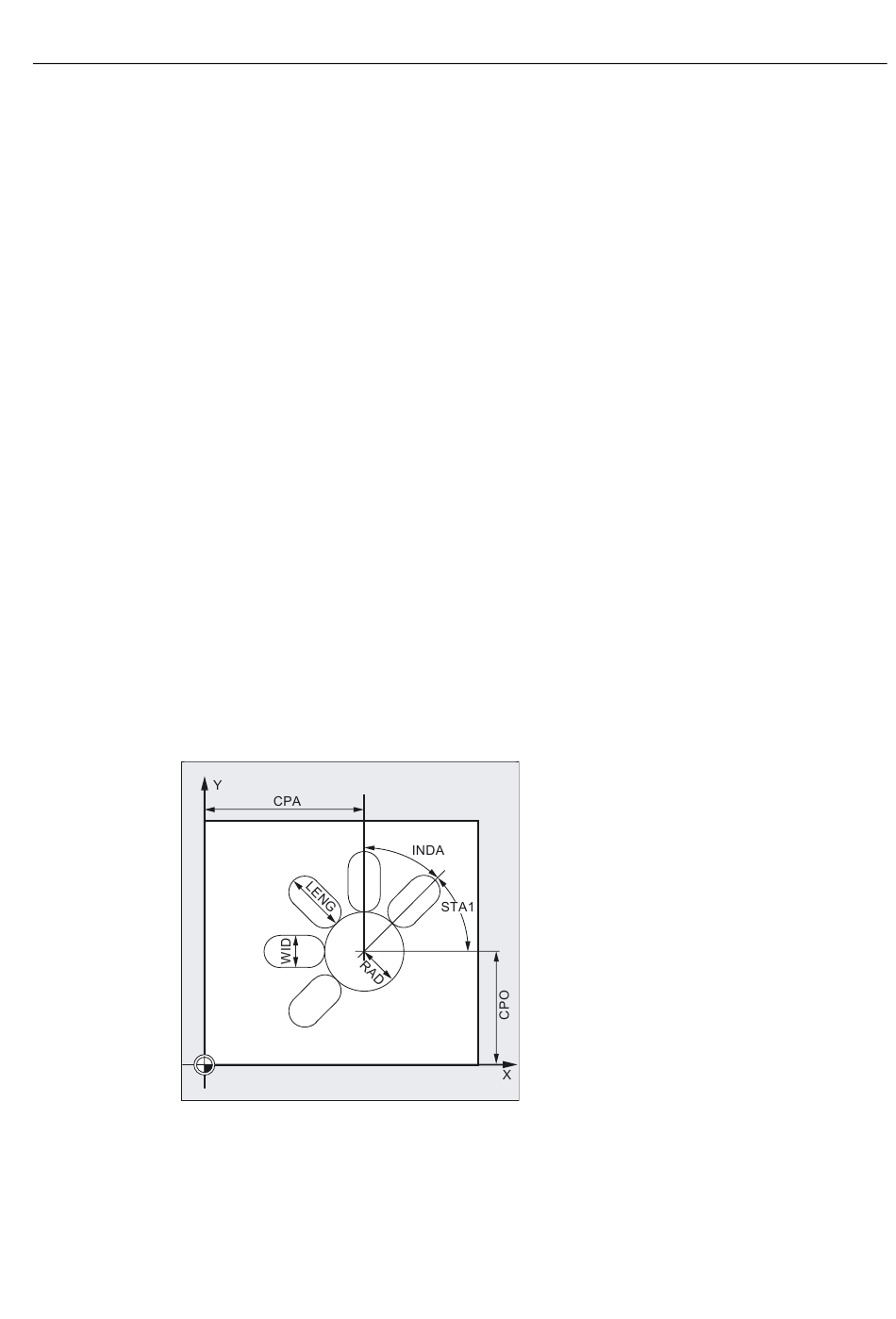

Erklärung der Parameter
Zyklen
Programmierhandbuch, 01/2008, 6FC5398-3BP20-1AA0
– Anfahren der um den Sicherheitsabstand vorverlegten Referenzebene mit G0.
– Zustellen auf nächste Bearbeitungstiefe wie unter VARI programmiert und
Vorschubwert FFD.
– Ausfräsen der Nut bis zum Schlichtaufmaß am Nutgrund und Nutrand mit dem
Vorschubwert FFP1. Anschließendes Schlichten mit dem Vorschubwert FFP2 und der
Spindeldrehzahl SSF entlang der Kontur entsprechend der unter CDIR
programmierten Bearbeitungsrichtung.
– Die senkrechte Tiefenzustellung mit G0/G1 erfolgt immer auf derselben Position in der
Bearbeitungsebene, solange bis die Endtiefe der Nut erreicht ist.
– Bei pendelnder Bearbeitung wird der Startpunkt so gewählt, dass der Endpunkt immer
die gleiche Position in der Bearbeitungsebene erreicht.
G0.
Rückzugsebene mit G0 gefahren und der Zyklus beendet.
3.5 Nuten auf einem Kreis - SLOT1
Fräszyklen
