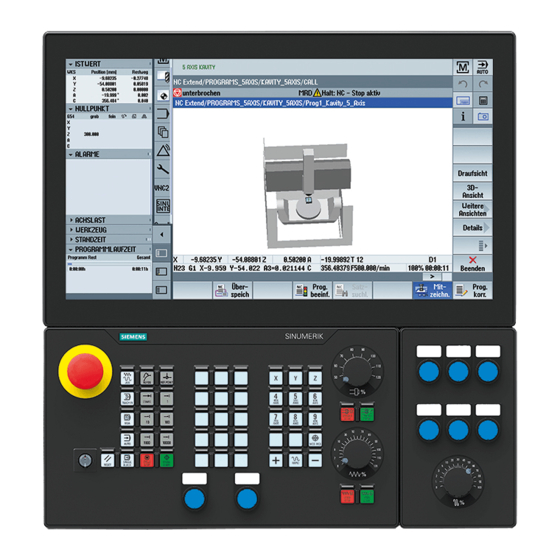

Siemens SINUMERIK 840D sl Bedienhandbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Steuergeräte
  5. SINUMERIK 840D sl
  6. Bedienhandbuch
Siemens SINUMERIK 840D sl Bedienhandbuch

Siemens SINUMERIK 840D sl Bedienhandbuch

Vorschau ausblenden Andere Handbücher für SINUMERIK 840D sl:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SINUMERIK
SINUMERIK Edge
Analyze MyMachine /Condition
Bedienhandbuch
Gültig für Steuerung:
SINUMERIK 840D sl/ 840DE sl
Software
Analyze MyMachine /Condition, Version 2.1
09/2020
A5E45413959A AE
Vorwort
Grundlegende
Sicherheitshinweise
Übersicht
SINUMERIK Edge
Applikation
Messreihen an der
SINUMERIK-Steuerung
MindSphere Applikation
Alarm-, Fehler- und
Systemmeldungen
Anhang
1
2
3
4
5
6
A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SINUMERIK 840D sl

Inhaltszusammenfassung für Siemens SINUMERIK 840D sl

  • Seite 1 Sicherheitshinweise Übersicht SINUMERIK SINUMERIK Edge Applikation SINUMERIK Edge Analyze MyMachine /Condition Messreihen an der SINUMERIK-Steuerung MindSphere Applikation Bedienhandbuch Alarm-, Fehler- und Systemmeldungen Anhang Gültig für Steuerung: SINUMERIK 840D sl/ 840DE sl Software Analyze MyMachine /Condition, Version 2.1 09/2020 A5E45413959A AE...

  • Seite 2: Haftungsausschluss

    Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und...

  • Seite 3: Vorwort

    Maschinendokumentation anpassen. Training Unter folgender Adresse (http://www.siemens.de/sitrain) finden Sie Informationen zu SITRAIN - dem Training von Siemens für Produkte, Systeme und Lösungen der Antriebs- und Automatisierungstechnik. FAQs Frequently Asked Questions finden Sie in den Service&Support-Seiten unter Produkt Support (https://support.industry.siemens.com/cs/de/de/ps/faq).

  • Seite 4: Technical Support

    Detailinformationen zu allen Typen des Produkts und kann auch nicht jeden denkbaren Fall der Aufstellung, des Betriebs und der Instandhaltung berücksichtigen. Hinweis zur Datenschutzgrundverordnung Siemens beachtet die Grundsätze des Datenschutzes, insbesondere die Gebote der Datenminimierung (privacy by design). Für dieses Produkt bedeutet dies: Die Produkte verarbeiten folgende personenbezogene Daten: Benutzername, Kennwort, optional Name und Vorname.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Grundlegende Sicherheitshinweise....................... 7 Allgemeine Sicherheitshinweise ................... 7 Gewährleistung und Haftung für Applikationsbeispiele............8 Security-Hinweise ........................ 9 Übersicht.............................. 11 Analyze MyMachine /Condition ..................11 Messcharakteristiken......................13 Benutzer und Rechte verwalten..................18 SINUMERIK Edge Applikation ......................21 Analyze MyMachine /Condition öffnen................21 Parameter festlegen......................
  • Seite 6 Inhaltsverzeichnis Anhang ..............................63 Liste der Abkürzungen ....................... 63 Index ..............................65 Analyze MyMachine /Condition Bedienhandbuch, 09/2020, A5E45413959A AE...

  • Seite 7: Grundlegende Sicherheitshinweise

    Grundlegende Sicherheitshinweise Allgemeine Sicherheitshinweise WARNUNG Lebensgefahr bei Nichtbeachtung von Sicherheitshinweisen und Restrisiken Bei Nichtbeachtung der Sicherheitshinweise und Restrisiken in der zugehörigen Hardware- Dokumentation können Unfälle mit schweren Verletzungen oder Tod auftreten. • Halten Sie die Sicherheitshinweise der Hardware-Dokumentation ein. • Berücksichtigen Sie bei der Risikobeurteilung die Restrisiken. WARNUNG Fehlfunktionen der Maschine infolge fehlerhafter oder veränderter Parametrierung Durch fehlerhafte oder veränderte Parametrierung können Fehlfunktionen an Maschinen...

  • Seite 8: Gewährleistung Und Haftung Für Applikationsbeispiele

    Grundlegende Sicherheitshinweise 1.2 Gewährleistung und Haftung für Applikationsbeispiele Gewährleistung und Haftung für Applikationsbeispiele Applikationsbeispiele sind unverbindlich und erheben keinen Anspruch auf Vollständigkeit hinsichtlich Konfiguration und Ausstattung sowie jeglicher Eventualitäten. Applikationsbeispiele stellen keine kundenspezifischen Lösungen dar, sondern sollen lediglich Hilfestellung bieten bei typischen Aufgabenstellungen. Als Anwender sind Sie für den sachgemäßen Betrieb der beschriebenen Produkte selbst verantwortlich.

  • Seite 9: Security-Hinweise

    Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter: https://www.siemens.com/industrialsecurity (https://www.siemens.com/industrialsecurity) Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
  • Seite 10 Grundlegende Sicherheitshinweise 1.3 Security-Hinweise Analyze MyMachine /Condition Bedienhandbuch, 09/2020, A5E45413959A AE...

  • Seite 11: Übersicht

    Übersicht Analyze MyMachine /Condition Analyze MyMachine /Condition ist eine Applikation, die den Zustand ihrer Maschine analysiert und verfolgt. Dafür werden sowohl bestimmte mechatronische Tests genutzt, als auch datenanalytische Verfahren. Die hybride Applikation besteht aus einer SINUMERIK Edge und einer MindSphere Applikation. Analyze MyMachine /Condition unterstützt Sie bei folgenden Funktionen: •...
  • Seite 12 Übersicht 2.1 Analyze MyMachine /Condition MindSphere Applikation Analyze MyMachine /Condition • Messkonfiguration – Lesender Zugriff auf alle Messkonfiguration der mit dem Tenant verbundenen SINUMERIK Edge Assets – Einzelne Messergebnisse einsehen • Analyse der Messergebnisse – Grafische Darstellung und Analyse der Messergebnisse über die Zeit Analyze MyMachine /Condition Bedienhandbuch, 09/2020, A5E45413959A AE...

  • Seite 13: Messcharakteristiken

    Übersicht 2.2 Messcharakteristiken Messcharakteristiken Analyze MyMachine /Condition erstellt einen mechanischen Fingerabdruck ihrer Werkzeugmaschine mithilfe der folgenden Messcharakteristiken: • Gleichlauf • Reibung • Umkehrspiel • Signatur • Quadrantenfehler • Steifigkeit • Frequenzantwort Frequenzantwort kann nur berechnet werden, wenn AST (Auto Servo Tuning) auf SINUMERIK Operate (Version 4.7.2) installiert und konfiguriert ist.

  • Seite 14: Ermittlung

    Übersicht 2.2 Messcharakteristiken Mögliche Auswirkungen Weichen Maximalkraft oder Kraftverlauf zu sehr ab, sind folgende Auswirkungen möglich: • Reduzierte Werkstücksqualität: Längen- und Oberflächenfehler auf dem Werkstück • Schäden an der Maschine, wenn die Ursachen nicht rechtzeitig behoben werden Ermittlung Die Achse wird mit konstanter Geschwindigkeit entlang des definierten Messbereichs verfahren. Reibung Der Reibungstest liefert 3 verschiedene Messergebnisse: •...
  • Seite 15 Übersicht 2.2 Messcharakteristiken Ursachen von Veränderungen Die Steifigkeit der Achsen einer Werkzeugmaschine kann mit der Zeit abnehmen. Normalerweise erhöht sich die Steifigkeit nicht. Mögliche Ursachen sind: • Nachlassende KGT-Vorspannung • Verschleiß der Kugeln der Führung • Schäden am Lager Mögliche Auswirkungen Nimmt die Steifigkeit zu sehr ab, sind folgende Auswirkungen möglich: •...
  • Seite 16 Übersicht 2.2 Messcharakteristiken Signatur Die Signatur gibt periodische Positionsgleichlauffehler aufgrund ortsabhängiger Störungen des Antriebsstrangs an. Die Signatur wird aus den Frequenzspektren mehrerer verschiedener konstanter Geschwindigkeiten ermittelt. Tritt eine Ordnung in mindestens drei verschiedenen Geschwindigkeiten auf, dann kann man sie als Störung z. B. aufgrund einer angeregten Eigenfrequenz ausschließen.
  • Seite 17 Übersicht 2.2 Messcharakteristiken Ermittlung Quadrantenfehler werden durch eine Sinusfahrt und dem Vergleich mit dem idealen Sinus ermittelt. Frequenzantwort Die Standard-Messfunktion der SINUMERIK-Steuerung ermittelt das mechanische Verhalten der Achse aus Sicht des Antriebs im Frequenzbereich. Das Ergebnis wird im dafür üblichen Bodediagramm dargestellt.

  • Seite 18: Benutzer Und Rechte Verwalten

    Zugriffsstufe vergeben. Die Zugriffsstufen können geändert werden durch Eingabe des Passworts oder durch Anpassen der Schlüsselschalter Stellung. Zugriffs‐ Berechtigt stufe Zugriffsstufe SIEMENS Zugriffsstufe Maschinenhersteller Zugriffsstufe Service Zugriffsstufe Anwender Zugriffsstufe Schlüsselschalter Stellung 3, Programmierer, Einrichter Zugriffsstufe Schlüsselschalter Stellung 2, qualifizierter Bediener...
  • Seite 19 Übersicht 2.3 Benutzer und Rechte verwalten Zugriffs‐ Berechtigt stufe Zugriffsstufe Schlüsselschalter Stellung 1, ausgebildeter Bediener Zugriffsstufe Schlüsselschalter Stellung 0, angelernter Bediener Zugriffsstufen auf der Berechtigt SINUMERIK-Benutzer‐ schnittstelle 0, 1, 2 Zugriff für Inbetriebnahmeingenieure • Auswahl und Ausführen von nicht referenzierten Messungen •...
  • Seite 20 Übersicht 2.3 Benutzer und Rechte verwalten Analyze MyMachine /Condition Bedienhandbuch, 09/2020, A5E45413959A AE...

  • Seite 21: Sinumerik Edge Applikation

    SINUMERIK Edge Applikation Analyze MyMachine /Condition öffnen Auf der Startseite der Edge Applikation öffnen Sie folgende Anwendungen: • Messungen Konfigurieren und Analysieren (Seite 25) • Messgruppe Konfigurieren (Seite 38) Voraussetzung • SINUMERIK Edge ist konfiguriert. Weitere Informationen zur Konfiguration finden Sie im Installationshandbuch "Analyze MyMachine /Condition".

  • Seite 22: Parameter Festlegen

    SINUMERIK Edge Applikation 3.2 Parameter festlegen Parameter festlegen Für korrekte Messergebnisse müssen die Parameter der Achsen sowohl in der SINUMERIK Edge Applikation als auch an der SINUMERIK-Steuerung eingestellt werden. Parameter Folgende Parameter werden in der SINUMERIK Edge Applikation von Analyze MyMachine / Condition angezeigt: Parameter Beschreibung...
  • Seite 23 SINUMERIK Edge Applikation 3.2 Parameter festlegen Vorgehensweise 1. Öffnen Sie das Menü links in der Titelleiste von Analyze MyMachine /Condition. 2. Wählen Sie den Eintrag "Achs-Einstellungen". Die Applikation wird auf die Seite "Achs-Einstellungen" weitergeleitet: https://<ip- address-of-edgebox>:5443/analyzemymachineui/axissettings 3. Geben Sie für die angezeigten Achsen die entsprechenden Antriebsparameter "JMot" an. Die Achsen sind mit dem Wert 0,000001 [kgm , kg] vorbelegt und müssen angepasst werden.
  • Seite 24 SINUMERIK Edge Applikation 3.2 Parameter festlegen 3. Drücken Sie den Softkey "Masch.-daten". 4. Drücken Sie den Softkey "Antriebs-Parameter". Die Auflistung der Parameter wird angezeigt. 5. Suchen Sie den Parameter "p341" für Ihre Achse. 6. Setzen Sie für jede Achse in der Spalte "JMot" die entsprechenden Parameterwerte. Verwenden Sie die Softkeys "+"...

  • Seite 25: Messungen Konfigurieren Und Analysieren

    SINUMERIK Edge Applikation 3.3 Messungen Konfigurieren und Analysieren Messungen Konfigurieren und Analysieren 3.3.1 Neue Messung erstellen Voraussetzung • SINUMERIK Operate (Version 4.7.2) ist installiert und konfiguriert. • Die Option "AST CALL BY PART PROG" ist eingestellt. • Für jede Achse muss eine AST-Optimierungsstrategiedatei erstellt werden. Dazu können Sie die AST-Strategievorlage Nummer 109 verwenden.
  • Seite 26 SINUMERIK Edge Applikation 3.3 Messungen Konfigurieren und Analysieren Funktion Beschreibung Status Anzeige des Status der Messung: • Erstellt Die Messung wurde gespeichert, aber Sie haben noch nicht alle notwen‐ digen Daten eingegeben. • Definiert Die Messung wurde mit allen erforderlichen Daten gespeichert. •...

  • Seite 27: Messung Projektieren

    SINUMERIK Edge Applikation 3.3 Messungen Konfigurieren und Analysieren Vorgehensweise 1. Klicken Sie auf der Startseite auf die Schaltfläche "Messungen Konfigurieren und Analysieren". 2. Die Seite "Messungen Konfigurieren und Analysieren" wird geöffnet. Sie sehen die bisher erstellten Messungen. – Klicken Sie auf die Schaltfläche "Hinzufügen". 3.
  • Seite 28 SINUMERIK Edge Applikation 3.3 Messungen Konfigurieren und Analysieren Elemente im Register "Basisprojektierung" Funktion Beschreibung Name der Messung Eingabefeld für den eindeutigen Namen der Messung Kanalname Auswahl des zu testenden Kanals Achse Auswahl der zu testenden Achse Zu berechnende Kennwerte Auswahl der Kennwerte, die für die Messungen berechnet werden sollen: •...
  • Seite 29 SINUMERIK Edge Applikation 3.3 Messungen Konfigurieren und Analysieren Funktion Beschreibung Speichern Die Schaltfläche speichert die Änderungen. Diese Schaltfläche wird sichtbar, wenn eine Messung be‐ arbeitet wurde. Abbrechen Diese Schaltfläche wird angezeigt, wenn Sie eine neue Messung erstellen. Wenn Sie eine Messung bearbeiten, ist die Schaltfläche nicht sichtbar.

  • Seite 30: Sichere Positionen Anlegen

    SINUMERIK Edge Applikation 3.3 Messungen Konfigurieren und Analysieren 8. Geben Sie die Trägheit der Kugelspindel in kgm in das entsprechende Eingabefeld ein. 9. Klicken Sie auf die Schaltfläche "Speichern". Die Auswahl wird gespeichert. Auf der Seite "Messungen Konfigurieren und Analysieren" wird die neue Messung in der Liste angezeigt.
  • Seite 31 SINUMERIK Edge Applikation 3.3 Messungen Konfigurieren und Analysieren Funktion Beschreibung Option "Kein Prolog erforderlich" Bei Aktivierung wird der NC-Code nicht für das Messpro‐ gramm verwendet. Eingabefeld In dieses Feld geben Sie den NC-Code für den Prolog ein. Sie können bis zu 2.000 Zeilen eingeben und bis zu 256 Zei‐ chen pro Zeile.
  • Seite 32 SINUMERIK Edge Applikation 3.3 Messungen Konfigurieren und Analysieren Prolog festlegen 1. Aktivieren Sie die Option "Prolog definieren, um Kollisionsfreiheit sicherzustellen (empfohlen)". 2. Geben Sie im Eingabebereich den NC-Code ein. Beispiel: ;Prolog_Code FFWON Y360 F5000 Z360 F5000 MSG("Prolog EXECUTED") Hinweis Keine Syntaxprüfung Stellen Sie sicher, dass Sie an dieser Stelle gültigen Code eingeben.

  • Seite 33: Messung Freigeben

    SINUMERIK Edge Applikation 3.3 Messungen Konfigurieren und Analysieren Epilog festlegen 1. Aktivieren Sie die Option "Epilog definieren um Kollisionsfreiheit sicherzustellen (empfohlen)". 2. Geben Sie im Eingabebereich den NC-Code ein: Beispiel: ;Epilog_Code FFWON Y360 F5000 Z360 F5000 MSG("EPILOG EXECUTED") Hinweis Keine Syntaxprüfung Stellen Sie sicher, dass Sie an dieser Stelle gültigen Code eingeben.

  • Seite 34: Messprogramm Freigeben

    SINUMERIK Edge Applikation 3.3 Messungen Konfigurieren und Analysieren Vorgehensweise 1. Auf der Seite "Messungen Konfigurieren und Analysieren" klicken Sie auf den unterstrichenen Namen einer Messung im Status "Definiert". Die Seite "Messung konfigurieren" wird mit der gewählten Messung geöffnet. 2. Klicken Sie auf die Schaltfläche "Messung freigeben". Die Messung erhält den Status "Freigegeben".

  • Seite 35: Messung Als Referenz Festlegen

    SINUMERIK Edge Applikation 3.3 Messungen Konfigurieren und Analysieren Vorgehensweise 1. Öffnen Sie die Seite "Messungen Konfigurieren und Analysieren". 2. Aktivieren Sie das Kontrollkästchen für die gewünschte Messung. Die Schaltfläche "Messprogramm auf SINUMERIK übertragen" wird angezeigt. 3. Klicken Sie auf die Schaltfläche "Messprogramm auf SINUMERIK übertragen". Das automatisch generierte NC-Programm für die aktuelle Messung wird unter dem Namen "<Achsname>_<9-11 Zeichen des Namens der Messung>_<Zeitstempel>.MPF"...
  • Seite 36 SINUMERIK Edge Applikation 3.3 Messungen Konfigurieren und Analysieren Voraussetzung • Sie haben ein Messprogramm durchgeführt. • Es liegt ein valides Messergebnis vor. • Sie verfügen über die Rolle "OEMCommissioningEngineer". Vorgehensweise 1. Auf der Seite "Messung Konfigurieren und Analysieren", klicken Sie auf die gewünschte Messreihe.
  • Seite 37 SINUMERIK Edge Applikation 3.3 Messungen Konfigurieren und Analysieren 4. Geben Sie die gewünschten Schwellenwerte ein für folgende Kennwerte: – Gleichlauf – Steifigkeit – Reibung – Umkehrspiel – Quadrantenfehler – Signatur – Frequenzantwort Hinweis Schwellenwerte für Gleichlauf, Quadrantenfehler und Signatur Die Schwellenwerte für Gleichlauf, Quadrantenfehler und Signatur sind absolute Werte für die Abweichung.

  • Seite 38: Messgruppe Konfigurieren

    SINUMERIK Edge Applikation 3.4 Messgruppe Konfigurieren Messgruppe Konfigurieren Die Ausführung von Messgruppen bietet die Möglichkeit innerhalb eines automatisierten Messvorgangs, mehr als eine Achse zu messen. Sie fassen mehrere Messungen zu einer Gruppe zusammen. Diese Messgruppe wird in ein entsprechendes NC-Programm auf der SINUMERIK-Steuerung transformiert. Voraussetzung Um Messgruppen anzulegen müssen folgende Voraussetzungen erfüllt sein: •...
  • Seite 39 SINUMERIK Edge Applikation 3.4 Messgruppe Konfigurieren 6. Klicken Sie auf die Schaltfläche "Speichern" im Dialog "Verfügbare Messung" . 7. Verwenden Sie die vertikalen Pfeile links, um die Reihenfolge der Messungen während der Durchführung des Messprogramms festzulegen. 8. Klicken Sie auf die Schaltfläche "Speichern". Analyze MyMachine /Condition Bedienhandbuch, 09/2020, A5E45413959A AE...
  • Seite 40 SINUMERIK Edge Applikation 3.4 Messgruppe Konfigurieren 9. Klicken Sie auf die Schaltfläche "Messung freigeben". Hinweis Messgruppe bearbeiten Sobald Sie die Messgruppe frei gegeben haben, können Sie diese nicht mehr bearbeiten. 10.Klicken Sie auf die Schaltfläche "Messgruppenprogramm auf SINUMERIK übertragen ". Das automatisch generierte NC-Programm für die aktuelle Messgruppe wird nun unter dem Namen "<mconfig-name><timestamp>.MPF"...

  • Seite 41: Messgruppe Löschen

    SINUMERIK Edge Applikation 3.4 Messgruppe Konfigurieren Messgruppe löschen 1. Klicken Sie auf das Symbol "Papierkorb" der entsprechenden Messgruppe. Sie erhalten eine Sicherheitsabfrage. 2. Bestätigen Sie die Sicherheitsabfrage. Die Messgruppe wird gelöscht. Hinweis Ergebnisse der mit der Gruppe referenzierten Messungen Die Ergebnisse der mit der Gruppe referenzierten Messungen sind weiterhin vorhanden. Analyze MyMachine /Condition Bedienhandbuch, 09/2020, A5E45413959A AE...

  • Seite 42: Messergebnisse

    SINUMERIK Edge Applikation 3.5 Messergebnisse Messergebnisse 3.5.1 Messergebnisse als Tabelle anzeigen Abhängig von den mechanischen Komponenten der Maschine, werden die folgenden Werte nach einer erfolgreichen Messung berechnet. Mechanik Anzahl Gleich‐ Steifig‐ Trocken‐ Reibungs‐ Signatur Umkehr‐ Quadrant‐ Frequen‐ Encoder lauf keit reibung verteilung spiel...

  • Seite 43: Speicherung Der Messergebnisse

    SINUMERIK Edge Applikation 3.5 Messergebnisse Folgende Symbole stehen zur Verfügung: Symbol Funktion Zeigt die Signaturwerte an. Zeigt die Signaturwerte als grafische Darstellung. Löscht das Messergebnis. Öffnet das Dialogfeld "Messung als Referenzmessung festlegen". Zeigt die Warnung an, dass Schwellenwerte für den entsprechenden Kennwert überschritten wurde.

  • Seite 44: Messergebnisse Grafisch Darstellen

    SINUMERIK Edge Applikation 3.5 Messergebnisse 3.5.2 Messergebnisse grafisch darstellen Folgende Messergebnisse werden auch grafisch dargestellt: • Gleichlauf • Steifigkeit • Umkehrspiel • Trockenreibung • Signatur • Frequenzantwort Analyze MyMachine /Condition Bedienhandbuch, 09/2020, A5E45413959A AE...

  • Seite 45: Grafische Darstellung Anderer Kennwerte

    SINUMERIK Edge Applikation 3.5 Messergebnisse Grafische Darstellung für "Signatur" 1. Öffnen Sie auf der Seite "Messung konfigurieren" das Register "Messergebnisse". Die Ergebnisse werden tabellarisch angezeigt. 2. Klicken Sie auf das Symbol "Auge" für das gewünschte Messergebnis. Das Messergebnis wird als Diagramm angezeigt. Grafische Darstellung anderer Kennwerte 1.
  • Seite 46 SINUMERIK Edge Applikation 3.5 Messergebnisse Analyze MyMachine /Condition Bedienhandbuch, 09/2020, A5E45413959A AE...

  • Seite 47: Messreihen An Der Sinumerik-Steuerung

    Messreihen an der SINUMERIK-Steuerung Analyze MyMachine /Condition an der SINUMERIK-Steuerung öffnen Vorgehensweise 1. Drücken Sie den Softkey "AMMC" auf der SINUMERIK-Steuerung. 2. Das Fenster "Ampelansicht" wird abhängig von Ihrer Zugriffsstufe geöffnet: – OEMCommissioningEngineer bei Messungen/Messgruppen im Status "Freigegeben": Zugriffsstufe 0, 1 oder 2 –...

  • Seite 48: Messung Ausführen

    Messreihen an der SINUMERIK-Steuerung 4.2 Messung ausführen Messung ausführen Voraussetzung • Die Messung wurde erstellt. Weitere Informationen hierzu finden Sie unter: Neue Messung erstellen (Seite 25). • Die Messung wurde der SINUMERIK-Steuerung zur Verfügung gestellt. Weitere Informationen hierzu finden Sie unter: Messprogramm freigeben (Seite 34). •...

  • Seite 49: Messung Nach Abbruch Erneut Starten

    Messreihen an der SINUMERIK-Steuerung 4.2 Messung ausführen Messung nach Abbruch erneut starten 1. Stellen Sie sicher, dass der Override auf 100 % eingestellt ist. 2. Öffnen Sie den Programm-Manager und wechseln Sie zum Netzlaufwerk "AMM/C". 3. Öffnen Sie das Verzeichnis "analyzemymachinecondition" und wählen Sie das Programm "AMMC_TRIGGER_RESET".

  • Seite 50: Messergebnisse Einsehen

    Messreihen an der SINUMERIK-Steuerung 4.3 Messergebnisse einsehen Messergebnisse einsehen Voraussetzung Es wurde eine Messung ausgeführt. Vorgehensweise Abhängig von gesetzten Schwellenwerten sehen Sie die folgende Farbanzeigen. Farbe Hinweis Grün Die Produktion mit der Maschine kann ohne weitere Maßnahmen fortgesetzt werden. Die letzten Messergebnisse liegen innerhalb der Toleranz. Gelb Kontaktieren Sie die Instandhaltung.
  • Seite 51 Messreihen an der SINUMERIK-Steuerung 4.3 Messergebnisse einsehen Beispiele • Die Messung ist fehlgeschlagen • Die Messung war erfolgreich • Die Messung zeigt rote und grüne Ergebnisse Analyze MyMachine /Condition Bedienhandbuch, 09/2020, A5E45413959A AE...
  • Seite 52 Messreihen an der SINUMERIK-Steuerung 4.3 Messergebnisse einsehen Analyze MyMachine /Condition Bedienhandbuch, 09/2020, A5E45413959A AE...

  • Seite 53: Mindsphere Applikation

    MindSphere Applikation Analyze MyMachine /Condition öffnen Sie haben folgende Möglichkeiten, die MindSphere-Applikation Analyze MyMachine /Condition zu öffnen: • Bei MindSphere anmelden und die Applikation starten • URL der Applikation direkt im Internet Browser eingeben Voraussetzung • SINUMERIK Edge ist konfiguriert. Weitere Informationen zur Konfiguration finden Sie unter: Installationshandbuch "Analyze MyMachine /Condition".

  • Seite 54: Anmelden Über Mindsphere

    MindSphere Applikation 5.1 Analyze MyMachine /Condition öffnen Anmelden über MindSphere 1. Öffnen Sie die Website: https://<tenant-name>.eu1.mindsphere.io 2. Das Fenster "Anmelden" wird geöffnet. – Geben Sie Ihre E-Mail-Adresse und Ihr Kennwort ein. – Klicken Sie auf die Schaltfläche "Anmelden". – Wenn Sie Multi Factor Authentication für Ihren Tenant verwenden, sind gegebenenfalls weitere Eingaben erforderlich.
  • Seite 55 MindSphere Applikation 5.1 Analyze MyMachine /Condition öffnen 3. Klicken Sie auf die Applikation "Analyze MyMachine /Condition". 4. Die Startseite wird geöffnet. Folgende Funktionen stehen Ihnen zur Verfügung: – Messungen verwalten – Messergebnisse analysieren Anmelden über URL 1. Geben Sie folgende Adresse im Browser ein: https://<iot-tenant>-ammcondition-<iot-tenant>.eu1.mindsphere.io Das Anmeldefenster wird geöffnet.
  • Seite 56 MindSphere Applikation 5.1 Analyze MyMachine /Condition öffnen Um die Messkonfiguration zu ändern, öffnen Sie die SINUMERIK Edge Applikation (Seite 21). Elemente in "Messung verwalten" Funktion Beschreibung Navigiert zurück zur vorhergehenden Seite. Asset Name Eingabefeld, um die Messungen nach Asset-Namen zu filtern Name Anzeige des Namens der Messung Asset Name...
  • Seite 57 MindSphere Applikation 5.1 Analyze MyMachine /Condition öffnen Funktion Beschreibung Positiver Grenzwert Anzeige des Endpunkts der Messfahrt (mm / inch / °) Status Anzeige des Status der Messung: • Erstellt Die Messung wurde gespeichert, aber Sie haben noch nicht alle notwen‐ digen Daten eingegeben.
  • Seite 58 MindSphere Applikation 5.1 Analyze MyMachine /Condition öffnen Vorgehensweise 1. Klicken Sie auf der Startseite auf die Schaltfläche "Messungen verwalten". Die Seite "Messungen verwalten" wird geöffnet. Sie sehen die bisher erstellten Messungen. 2. Für detaillierte Informationen klicken Sie auf die gewünschte Messung. Die Seite "Messungen konfigurieren"...

  • Seite 59: Messergebnisse Analysieren

    MindSphere Applikation 5.2 Messergebnisse analysieren Messergebnisse analysieren 5.2.1 Messung auswählen Vorgehensweise 1. Klicken Sie auf der Startseite die Schaltfläche "Messergebnisse analysieren". Die Seite "Messung auswählen" wird geöffnet. Im linken Bereich werden alle verfügbaren Messungen aufgelistet. 2. Markieren Sie die gewünschte Messung. 3.

  • Seite 60: Messergebnisse Analysieren

    MindSphere Applikation 5.2 Messergebnisse analysieren 5.2.2 Messergebnisse analysieren Vorgehensweise Auf der Seite "Messergebnisse analysieren" sehen Sie im linken Bereich die Baumstruktur der gewählten Messungen. 1. Aktivieren Sie die Kontrollkästchen der gewünschten Kennwerte. Jeder Kennwert wird in einem eigenen Diagramm dargestellt. 2.

  • Seite 61: Alarm-, Fehler- Und Systemmeldungen

    Alarm-, Fehler- und Systemmeldungen Warnhinweise Warnhinweise für den Maschinen-Bediener Die folgende Warnhinweise werden an der SINUMERIK-Steuerung angezeigt. ACHTUNG Kein Messprogramm an der SINUMERIK-Steuerung verfügbar. Es wurde keine Messreihe konfiguriert. Kontaktieren Sie die Instandhaltung. ACHTUNG Keine Messergebnisse verfügbar. Die Konfiguration der Messungen ist unvollständig. Kontaktieren Sie die Instandhaltung.
  • Seite 62 Alarm-, Fehler- und Systemmeldungen 6.1 Warnhinweise ACHTUNG Keine Messergebnisse verfügbar. Die Konfiguration der Messungen ist unvollständig. Führen Sie eine Messung an der SINUMERIK-Steuerung durch. ACHTUNG Kein referenziertes Messergebnis verfügbar. Die Konfiguration der Messungen ist unvollständig. Legen Sie ein Messergebnis als Referenz fest. Analyze MyMachine /Condition Bedienhandbuch, 09/2020, A5E45413959A AE...

  • Seite 63: Anhang

    Anhang Liste der Abkürzungen Admin Administrator (Benutzerrolle) AMM /C Analyze MyMachine /Condition Auto Servo Tuning: Automatische Servo Optimierung Computerized Numerical Control: Computerunterstützte numerische Steuerung Communication Directory: Verzeichnis Frequently Asked Questions Stunde HTTP Hypertext Transfer Protocol, Hypertext-Übertragungsprotokoll HTTPS HyperText Transfer Protocol Secure, Sicheres Hypertext-Übertragungsprotokoll Inbetriebnehmer (Benutzerrolle) Identifikationsnummer Internet Explorer...
  • Seite 64 Anhang A.1 Liste der Abkürzungen Universal Time Coordinated, koordinierte Weltzeit Virtual Network Computing Analyze MyMachine /Condition Bedienhandbuch, 09/2020, A5E45413959A AE...
  • Seite 65 Index Abmelden, 21, 55 Parameter, 23 Anmelden Projektieren, 29 MindSphere Applikation, 54 Prolog festlegen, 32 SINUMERIK Edge Applikation, 21 SINUMERIK-Steuerung, 47 Automatisieren der Messreihen, 38 Referenz Anlegen, 36 Entfernen, 37 Benutzergruppe, 18 Rolle, 18 Elemente Sichere Positionen, 31 Basisprojektierung, 28 Messungen Konfigurieren und Analysieren, 25 Messungen verwalten, 56 Sichere Positionen, 30...
  • Seite 66 Index Analyze MyMachine /Condition Bedienhandbuch, 09/2020, A5E45413959A AE...

Diese Anleitung auch für:
