Client-Sdo (Systembus-Master) - BONFIGLIOLI Vectron ACTIVE Bedienungsanleitung

4.8.4
Über die SDO-Kanäle kann jeder Teilnehmer am Systembus angesprochen werden.
Damit ist von einem Master über dessen Client-SDO1 jeder Teilnehmer ansprechbar
und parametrierbar. Es sind alle Parameter der Datentypen uint/int/long zugänglich.
String-Parameter können nicht bearbeitet werden. Ist ein Frequenzumrichter als Sys-
tembus-Master definiert, kann über die Feldbusanschaltung (RS232, RS485, Profibus-
DP) in diesem Frequenzumrichter über seine Client-SDO1 jeder Teilnehmer am Sys-
tembus angesprochen werden.
Achtung! Der zweite SDO-Kanal SDO2 der Frequenzumrichter ist für die Parametrie-
Der verwendete Dienst ist SDO Segment Protocol Expedited gemäß CANopen. Ein als
Systembus-Master definierter Frequenzumrichter erzeugt die korrekten Telegramme
automatisch. Wird der SDO-Kanal über eine SPS/PC am Systembus bedient, müssen
die Telegramme gemäß der Vorgabe erzeugt werden.

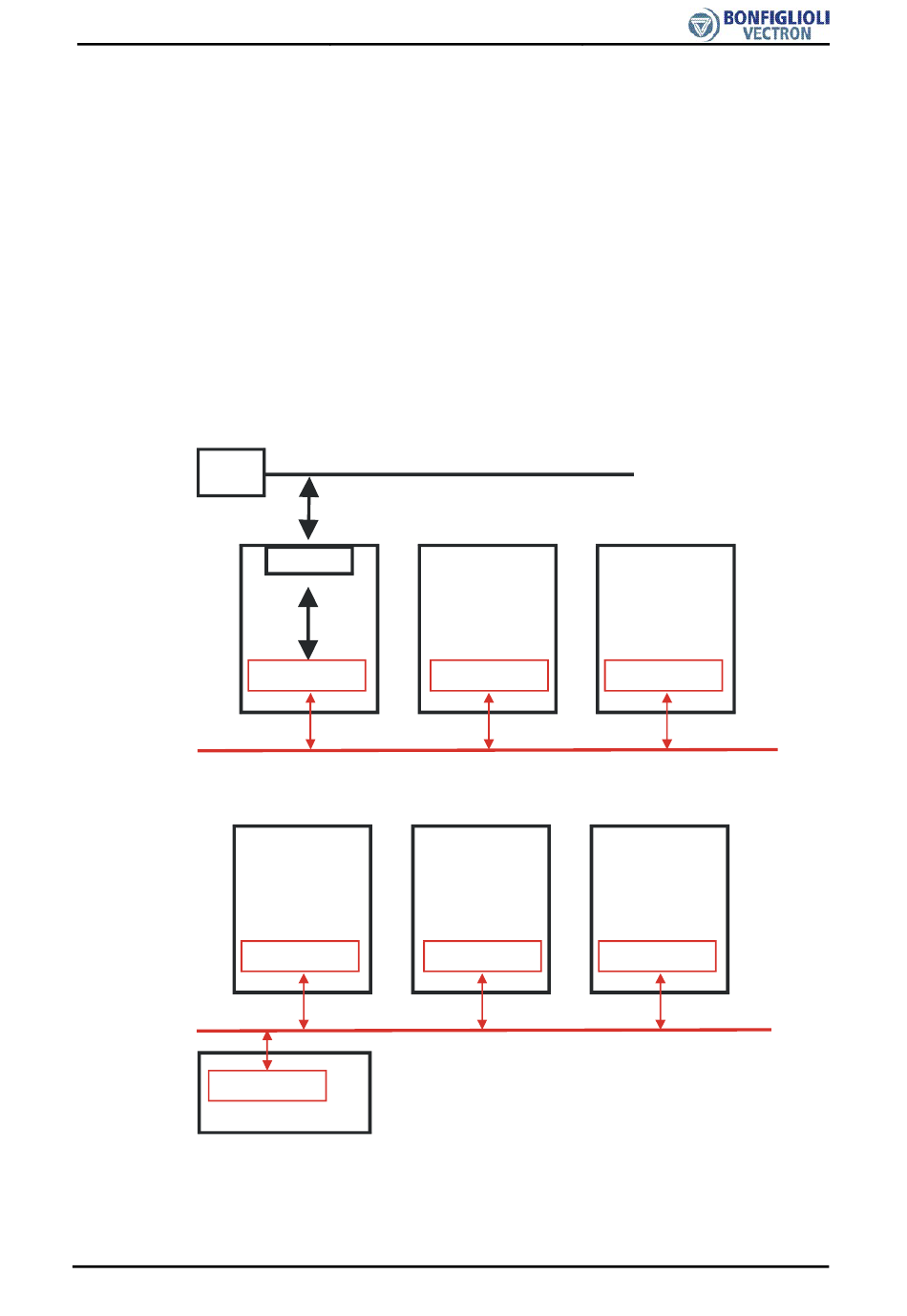

SPS
Server-SDO 2
Client-SDO 2
Visualisierungstool
10/06

Client-SDO (Systembus-Master)

rung der Frequenzumrichter über ein Visualisierungstool am Systembus
vorgesehen.
