SYNC-Telegramm bearbeiten

Sind in einem Frequenzumrichter synchrone PDO's angelegt, wird deren Bearbeitung
mit dem SYNC-Telegramm synchronisiert. Das SYNC-Telegramm wird vom Systembus-
Master erzeugt und ist ein Telegramm ohne Daten.
Der Identifier ist gemäß Predefined Connection Set = 128.
Wird als Master ein PC oder eine SPS verwendet, kann der Identifier des SYNC-
Telegramms per Parametrierung am Frequenzumrichter angepasst werden. Der
Identifier des SYNC-Telegramms muss bei allen Teilnehmern am Systembus identisch
eingestellt werden.
Achtung! Der Identifier-Bereich 129 ... 191 darf nicht genutzt werden, da in diesem
Bereich die Emergency-Telegramme liegen.
Die Einstellung des Identifiers des SYNC-Telegramms erfolgt über den Parameter
918.
SYNC-Identifier
Parameter Einstellung
Nr. Beschreibung Min. Max. Werkseinstellung
918 SYNC-Identifier 0 2047 0
Die Einstellung „0" ergibt die Identifierzuordnung gemäß Predefined Connection Set.
Die Daten der Rx-PDO's werden nach dem Eintreffen des SYNC-Telegramms an die
Anwendung weitergereicht. Gleichzeitig werden die Tx-PDO's mit den aktuell vorlie-
genden Daten aus der Anwendung gesendet.

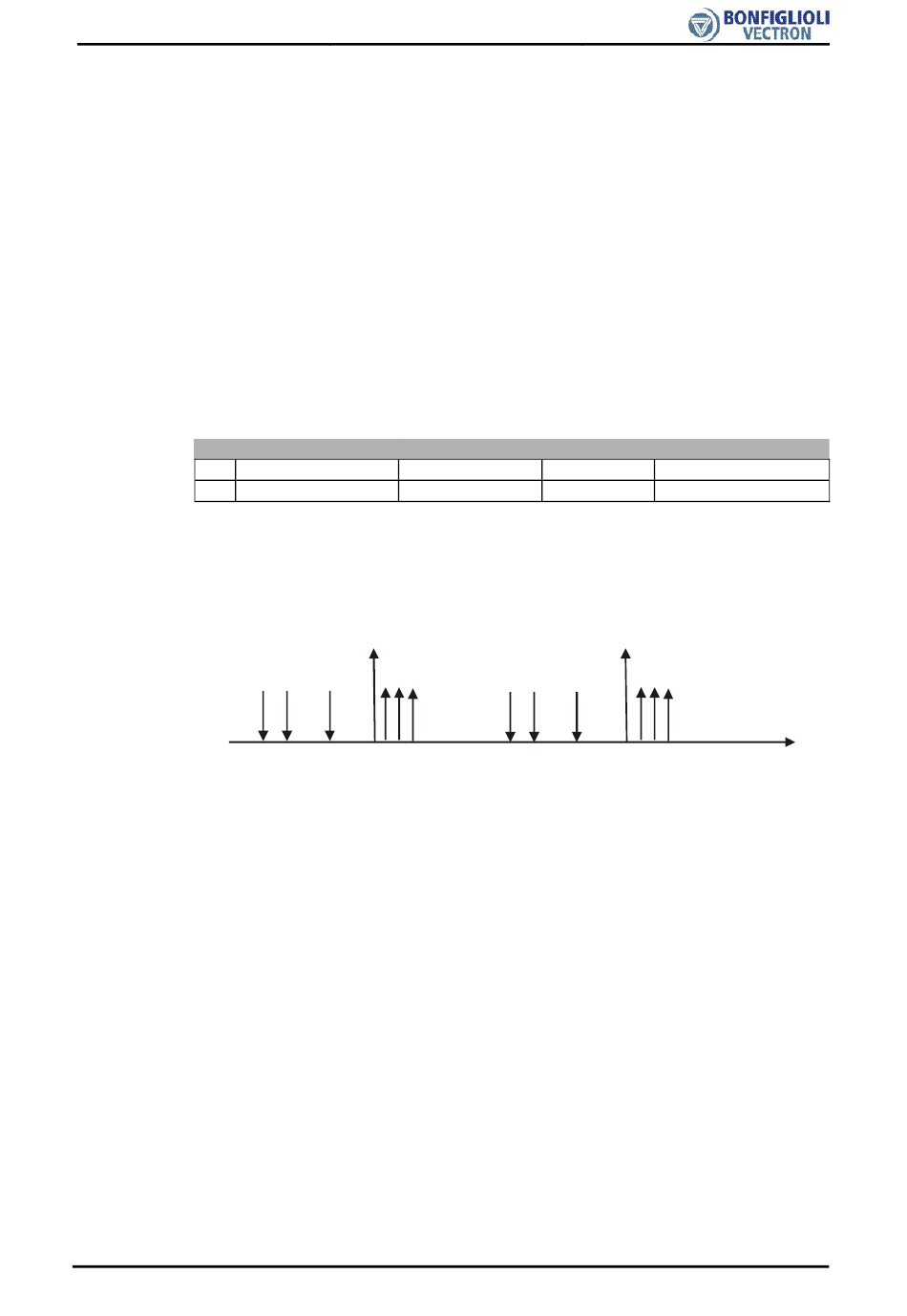

SYNC
SYNC
Zeit
RxPDO's TxPDO's RxPDO's TxPDO's
Diese Methode ermöglicht die Vorbelegung von Stellgrößen in den Systembus-
Teilnehmern und eine synchrone/parallele Übernahme der Daten.
