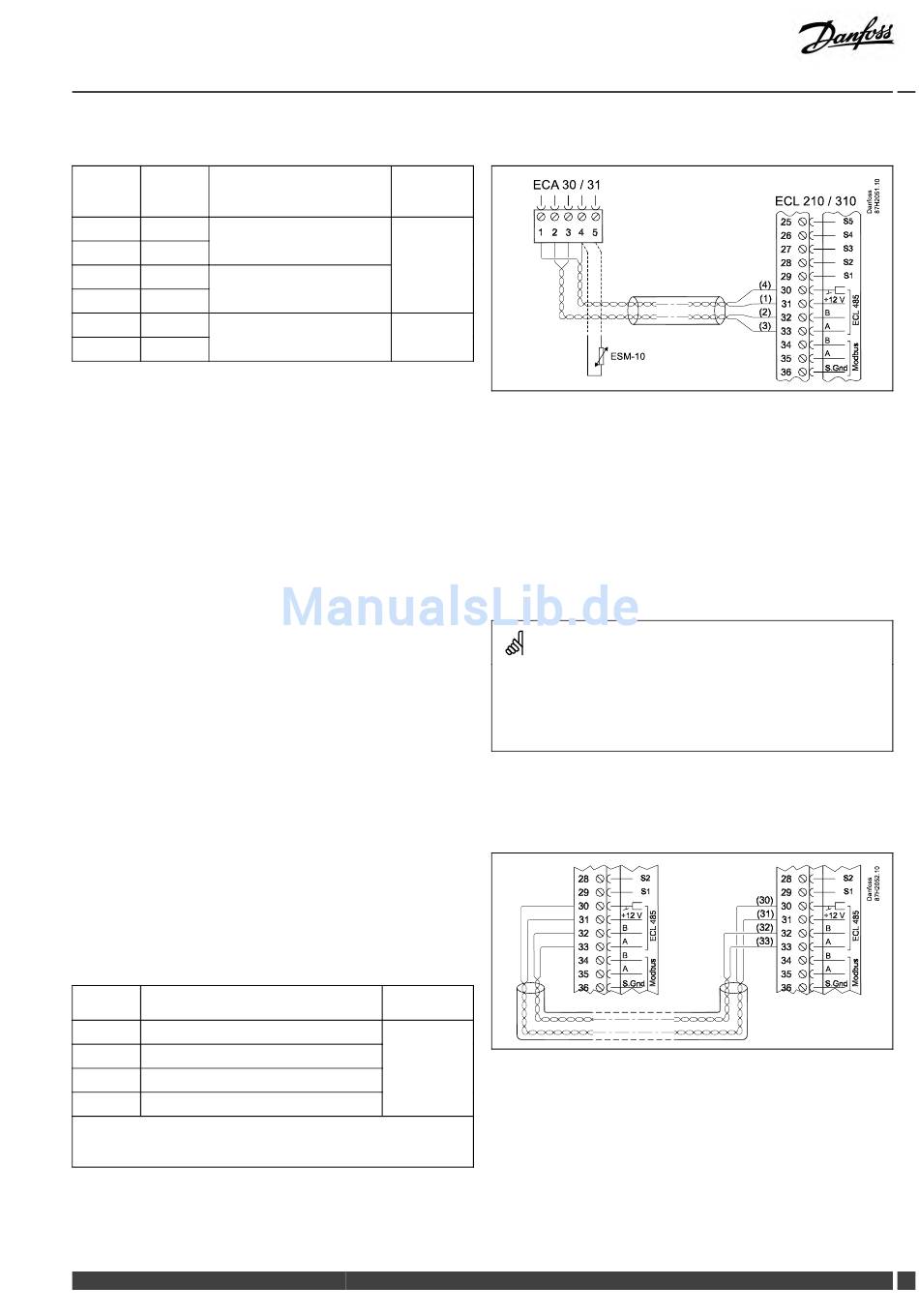

2.5.6 Elektrischer Anschluss der ECA 30/31

Klemme Klemme Beschreibung
ECA
30/31
30 4
Verdrilltes Paar
31 1
32 2
Verdrilltes Paar
33 3
4
Externer Raumtemperatur-
fühler *
5
* Nach dem Anschließen des externen Raumtemperaturfühlers
muss die ECA 30/31 aus- und wieder eingeschaltet werden.
Die Kommunikation mit dem ECA 30/31 muss im ECL Comfort
Regler unter „ECA Adr." eingerichtet werden.
Die ECA 30/31 muss ebenfalls entsprechend eingestellt werden.
Nach dem Einrichten der Anwendung ist die ECA 30/31 nach 2 bis
5 Minuten betriebsbereit. Bis zur Betriebsbereitschaft erscheint im
Display ein Cursor, der über den Anmeldestatus mit dem Regler
informiert.

2.5.7 Elektrischer Anschluss an ein Bussystem

Der Regler kann in einem Bussystem als Hauptregler (Master)
oder als Folgeregler (Slave) verwendet werden. Die Anbindung
erfolgt über den internen ECL 485 Kommunikationsbus (2 verdrillte
Leiterpaare).
Der ECL 485 Kommunikationsbus ist nicht kompatibel mit dem
ECL-Bus im ECL Comfort 100, 110, 200, 300, 301.
Klemme Beschreibung
30 Gemeinsame Klemme
31* +12 V*, ECL 485 Kommunikationsbus
32 A, ECL 485 Kommunikationsbus
33
B, ECL 485 Kommunikationsbus
*
Nur für die Kommunikation mit ECA 30/31 und dem
Haupt-/Folgeregler (Master/Slave)
Danfoss District Energy
ECL Comfort 210, Applikation A260
Empfohle-
ner Typ
Kabel mit 2x
verdrilltem
Paar
ESM-10
Emp-
fohlener Typ
Kabel mit 2x
verdrilltem
Paar
ECA 30 / 31
ESM-10
Leiterquerschnitt für den Fühleranschluss: Min. 0.4 mm².
Gesamtkabellänge: max. 200 m (Summe aller Fühlerleitungen inkl.
dem internen Kommunikationsbus ECL 485).
Durch Kabellängen über 200 m kann die EMV-Störfestigkeit
beeinträchtigt werden.
B
A
B
A
VI.LG.F1.03
ECL 210 / 310
B
A
B
A
B
A
B
A
DEN-SMT/DK 23
