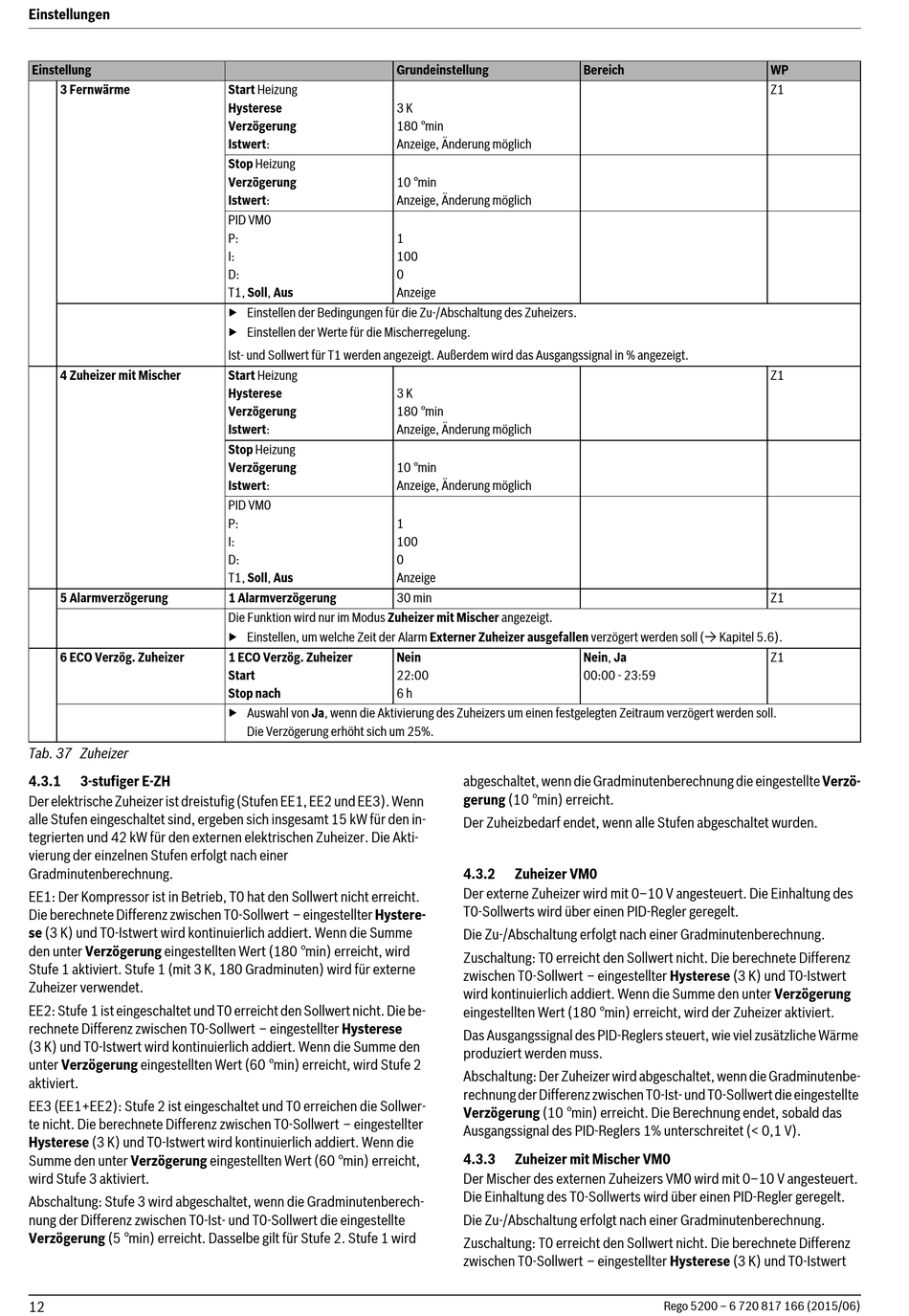

Einstellungen
Einstellung
3 Fernwärme
4 Zuheizer mit Mischer
5 Alarmverzögerung
6 ECO Verzög. Zuheizer
Tab. 37 Zuheizer
4.3.1 3-stufiger E-ZH
Der elektrische Zuheizer ist dreistufig (Stufen EE1, EE2 und EE3). Wenn
alle Stufen eingeschaltet sind, ergeben sich insgesamt 15 kW für den in-
tegrierten und 42 kW für den externen elektrischen Zuheizer. Die Akti-
vierung der einzelnen Stufen erfolgt nach einer
Gradminutenberechnung.
EE1: Der Kompressor ist in Betrieb, T0 hat den Sollwert nicht erreicht.
Die berechnete Differenz zwischen T0-Sollwert – eingestellter Hystere-
se (3 K) und T0-Istwert wird kontinuierlich addiert. Wenn die Summe
den unter Verzögerung eingestellten Wert (180 °min) erreicht, wird
Stufe 1 aktiviert. Stufe 1 (mit 3 K, 180 Gradminuten) wird für externe
Zuheizer verwendet.
EE2: Stufe 1 ist eingeschaltet und T0 erreicht den Sollwert nicht. Die be-
rechnete Differenz zwischen T0-Sollwert – eingestellter Hysterese
(3 K) und T0-Istwert wird kontinuierlich addiert. Wenn die Summe den
unter Verzögerung eingestellten Wert (60 °min) erreicht, wird Stufe 2
aktiviert.
EE3 (EE1+EE2): Stufe 2 ist eingeschaltet und T0 erreichen die Sollwer-
te nicht. Die berechnete Differenz zwischen T0-Sollwert – eingestellter
Hysterese (3 K) und T0-Istwert wird kontinuierlich addiert. Wenn die
Summe den unter Verzögerung eingestellten Wert (60 °min) erreicht,
wird Stufe 3 aktiviert.
Abschaltung: Stufe 3 wird abgeschaltet, wenn die Gradminutenberech-
nung der Differenz zwischen T0-Ist- und T0-Sollwert die eingestellte
Verzögerung (5 °min) erreicht. Dasselbe gilt für Stufe 2. Stufe 1 wird
12
Grundeinstellung
Start Heizung
Hysterese 3 K
Verzögerung 180 °min
Istwert: Anzeige, Änderung möglich
Stop Heizung
Verzögerung 10 °min
Istwert: Anzeige, Änderung möglich
PID VM0
P: 1
I: 100
D: 0
T1, Soll, Aus Anzeige
▶ Einstellen der Bedingungen für die Zu-/Abschaltung des Zuheizers.
▶ Einstellen der Werte für die Mischerregelung.
Ist- und Sollwert für T1 werden angezeigt. Außerdem wird das Ausgangssignal in % angezeigt.
Start Heizung
Hysterese 3 K
Verzögerung 180 °min
Istwert: Anzeige, Änderung möglich
Stop Heizung
Verzögerung 10 °min
Istwert: Anzeige, Änderung möglich
PID VM0
P: 1
I: 100
D: 0
T1, Soll, Aus Anzeige
1 Alarmverzögerung 30 min
Die Funktion wird nur im Modus Zuheizer mit Mischer angezeigt.
▶ Einstellen, um welche Zeit der Alarm Externer Zuheizer ausgefallen verzögert werden soll ( Kapitel 5.6).
1 ECO Verzög. Zuheizer Nein
Start 22:00
Stop nach 6 h
▶ Auswahl von Ja, wenn die Aktivierung des Zuheizers um einen festgelegten Zeitraum verzögert werden soll.
Die Verzögerung erhöht sich um 25%.
Bereich
Nein, Ja
00:00 - 23:59
abgeschaltet, wenn die Gradminutenberechnung die eingestellte Verzö-
gerung (10 °min) erreicht.
Der Zuheizbedarf endet, wenn alle Stufen abgeschaltet wurden.
4.3.2 Zuheizer VM0
Der externe Zuheizer wird mit 0–10 V angesteuert. Die Einhaltung des
T0-Sollwerts wird über einen PID-Regler geregelt.
Die Zu-/Abschaltung erfolgt nach einer Gradminutenberechnung.
Zuschaltung: T0 erreicht den Sollwert nicht. Die berechnete Differenz
zwischen T0-Sollwert – eingestellter Hysterese (3 K) und T0-Istwert
wird kontinuierlich addiert. Wenn die Summe den unter Verzögerung
eingestellten Wert (180 °min) erreicht, wird der Zuheizer aktiviert.
Das Ausgangssignal des PID-Reglers steuert, wie viel zusätzliche Wärme
produziert werden muss.
Abschaltung: Der Zuheizer wird abgeschaltet, wenn die Gradminutenbe-
rechnung der Differenz zwischen T0-Ist- und T0-Sollwert die eingestellte
Verzögerung (10 °min) erreicht. Die Berechnung endet, sobald das
Ausgangssignal des PID-Reglers 1% unterschreitet (< 0,1 V).
4.3.3

Zuheizer mit Mischer VM0

Der Mischer des externen Zuheizers VM0 wird mit 0–10 V angesteuert.
Die Einhaltung des T0-Sollwerts wird über einen PID-Regler geregelt.
Die Zu-/Abschaltung erfolgt nach einer Gradminutenberechnung.
Zuschaltung: T0 erreicht den Sollwert nicht. Die berechnete Differenz
zwischen T0-Sollwert – eingestellter Hysterese (3 K) und T0-Istwert
WP
Z1
Z1
Z1
Z1
Rego 5200 – 6 720 817 166 (2015/06)
