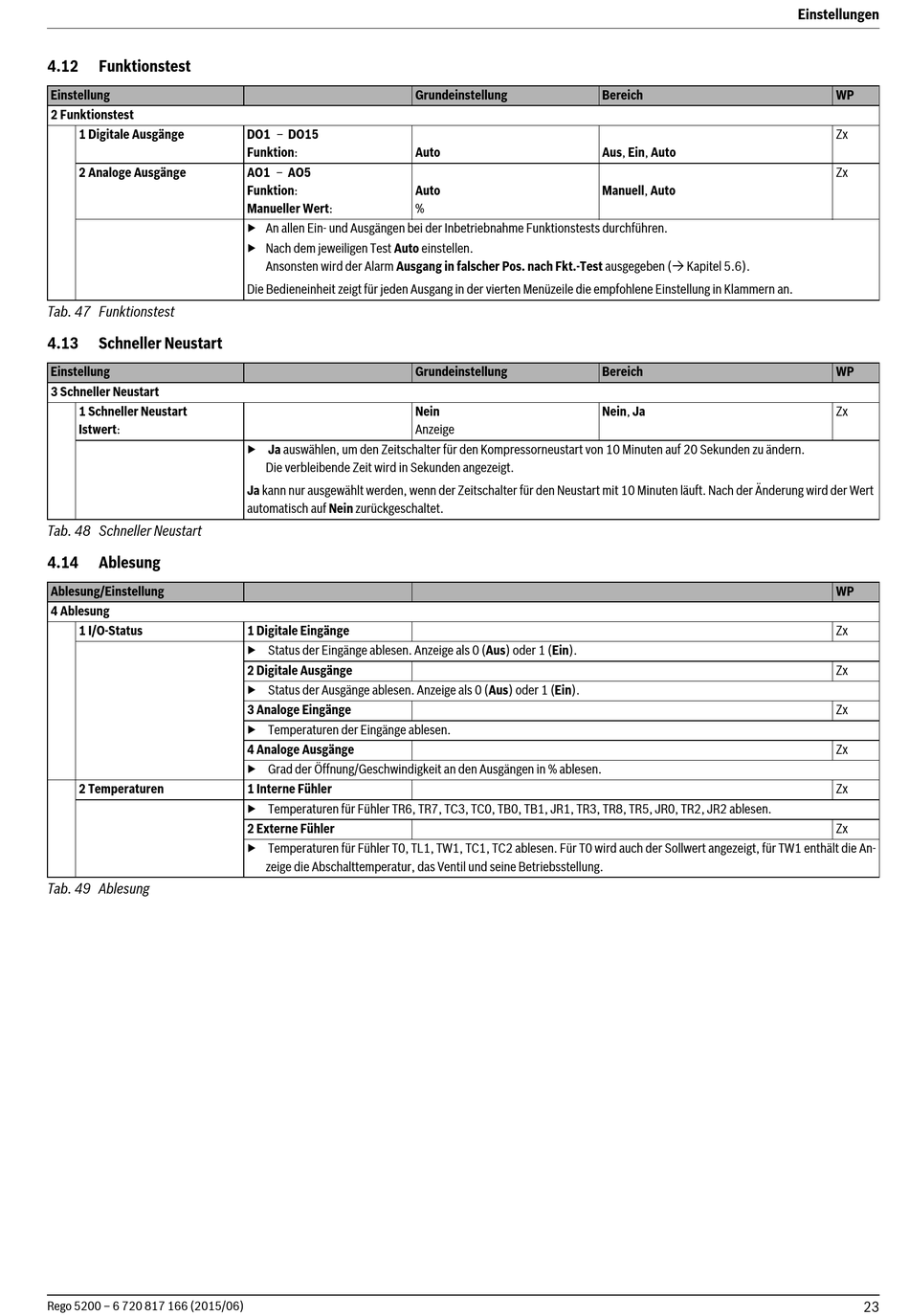

4.12
Funktionstest
Einstellung
2 Funktionstest
1 Digitale Ausgänge
2 Analoge Ausgänge
Tab. 47 Funktionstest
4.13
Schneller Neustart
Einstellung
3 Schneller Neustart
1 Schneller Neustart
Istwert:
Tab. 48 Schneller Neustart
4.14
Ablesung
Ablesung/Einstellung
4 Ablesung
1 I/O-Status
2 Temperaturen
Tab. 49 Ablesung
Rego 5200 – 6 720 817 166 (2015/06)
Grundeinstellung
DO1 – DO15
Funktion:
Auto
AO1 – AO5
Funktion:
Auto
Manueller Wert:
%
▶ An allen Ein- und Ausgängen bei der Inbetriebnahme Funktionstests durchführen.
▶ Nach dem jeweiligen Test Auto einstellen.
Ansonsten wird der Alarm Ausgang in falscher Pos. nach Fkt.-Test ausgegeben ( Kapitel 5.6).
Die Bedieneinheit zeigt für jeden Ausgang in der vierten Menüzeile die empfohlene Einstellung in Klammern an.
Grundeinstellung
Nein
Anzeige
▶ Ja auswählen, um den Zeitschalter für den Kompressorneustart von 10 Minuten auf 20 Sekunden zu ändern.
Die verbleibende Zeit wird in Sekunden angezeigt.
Ja kann nur ausgewählt werden, wenn der Zeitschalter für den Neustart mit 10 Minuten läuft. Nach der Änderung wird der Wert
automatisch auf Nein zurückgeschaltet.
1 Digitale Eingänge
▶ Status der Eingänge ablesen. Anzeige als 0 (Aus) oder 1 (Ein).
2 Digitale Ausgänge
▶ Status der Ausgänge ablesen. Anzeige als 0 (Aus) oder 1 (Ein).
3 Analoge Eingänge
▶ Temperaturen der Eingänge ablesen.
4 Analoge Ausgänge
▶ Grad der Öffnung/Geschwindigkeit an den Ausgängen in % ablesen.
1 Interne Fühler
▶ Temperaturen für Fühler TR6, TR7, TC3, TC0, TB0, TB1, JR1, TR3, TR8, TR5, JR0, TR2, JR2 ablesen.
2 Externe Fühler
▶ Temperaturen für Fühler T0, TL1, TW1, TC1, TC2 ablesen. Für T0 wird auch der Sollwert angezeigt, für TW1 enthält die An-
zeige die Abschalttemperatur, das Ventil und seine Betriebsstellung.
Bereich
Aus, Ein, Auto
Manuell, Auto
Bereich
Nein, Ja
Einstellungen
WP
Zx
Zx
WP
Zx
WP
Zx
Zx
Zx
Zx
Zx
Zx
23
