Anwendungsbeispiele Projektierungshandbuch
Ereignis 1 in 13-51 SL-Controller Ereignis [1] auf WAHR [1] einstellen.
Ereignis 2 in 13-51 SL-Controller Ereignis [2] auf Ist=Sollwert [4] einstellen.
Ereignis 3 in 13-51 SL-Controller Ereignis[3] auf Timeout 0 [30] einstellen.
Ereignis 4 in 13-51 SL-Controller Ereignis [4] auf FALSCH [0] einstellen.
Aktion 1 in 13-52 SL-Controller Aktion [1] auf Anwahl Festsollw. 0 [10] einstellen.
Aktion 2 in 13-52 SL-Controller Aktion [2] auf Start Timer 0 [29] einstellen.
Aktion 3 in 13-52 SL-Controller Aktion [3] auf Anwahl Festsollw. 1 [11] einstellen.
Aktion 4 in 13-52 SL-Controller Aktion [4] auf Keine Aktion [1] einstellen.
4 4
Stellen Sie die Smart Logic Control in 13-00 Smart Logic Controller auf [1] EIN.
Start-/Stopp-Befehl liegt an Klemme 18 an. Bei anliegendem Stoppsignal wird die Rampe im Frequenzumrichter verringert
und der Leerlauf aktiviert.

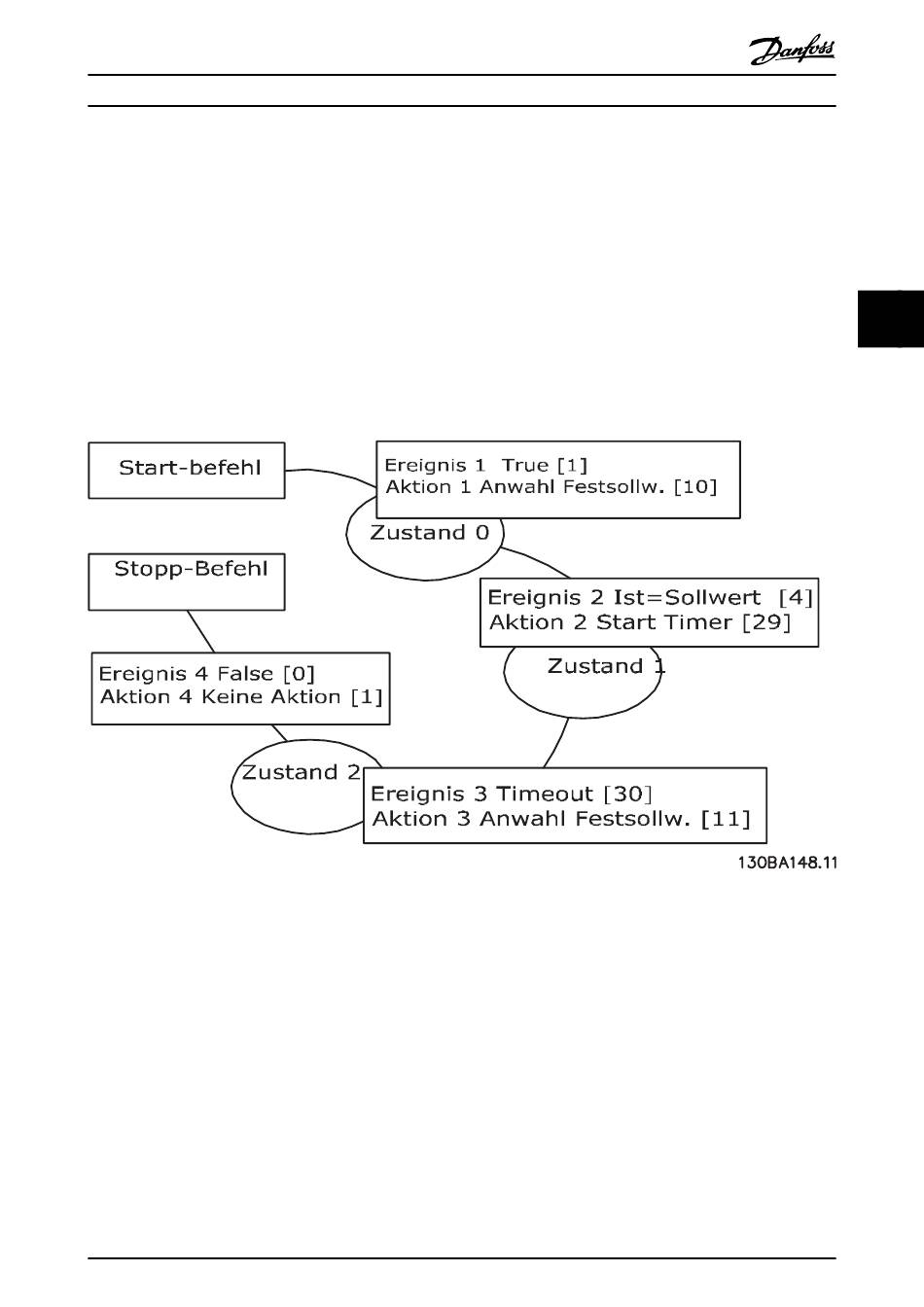

Abbildung 4.13 Einstellen von Ereignis und Aktion
