Produktübersicht
Der Fernsollwert besteht aus:
•
2 2
Festsollwerten
•
externen Sollwerten (Analogeingängen und
Sollwerten des seriellen Kommunikationsbusses)
•
dem relativen Festsollwert
•
Dem durch Rückführung geregelten Sollwert
Im Frequenzumrichter können bis zu 8 Festsollwerte
programmiert werden. Sie können den aktiven Festsollwert
mithilfe von Digitaleingängen oder dem seriellen
Kommunikationsbus auswählen. Der Sollwert kann auch
von extern kommen, für gewöhnlich von einem Analog-
eingang. Diese externe Quelle wird über die drei
Sollwertquellenparameter ausgewählt:
•
3-15 Variabler Sollwert 1,
•
3-16 Variabler Sollwert 2 und
•
3-17 Variabler Sollwert 3
Alle variablen Sollwerte sowie der Bus-Sollwert ergeben
durch Addition den gesamten externen Sollwert. Der
externe Sollwert, der Festsollwert oder die Summe aus
beiden kann als aktiver Sollwert ausgewählt werden.
Schließlich kann dieser Sollwert mithilfe von 3-14 Relativer
Festsollwert skaliert werden.
Der skalierte Sollwert wird wie folgt berechnet:
Sollwert = X + X ×
Mit X als externem Sollwert ist der Festsollwert oder die
Summe aus den beiden und Y 3-14 Relativer Festsollwert in
[%].
Wenn Y, 3-14 Relativer Festsollwert, auf 0 % eingestellt ist,
wird der Sollwert nicht von der Skalierung beeinflusst.

2.4.2 Istwertverarbeitung

Die Istwertverarbeitung lässt sich so konfigurieren, dass sie
mit Anwendungen arbeitet, die eine erweiterte Steuerung
erfordern. Konfigurieren Sie die Istwertquelle über den
Parameter 20-00 Istwertanschluss 1.
16
Projektierungshandbuch
Y
100
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.

2.4.3 Istwertumwandlung

In einigen Anwendungen kann die Umwandlung des
Istwertsignals hilfreich sein. Zum Beispiel kann ein
Drucksignal für eine Durchflussrückführung verwendet
werden. Da die Quadratwurzel des Druck proportional zum
Durchfluss ist, ergibt die Quadratwurzel des Drucksignals
einen zum Durchfluss proportionalen Wert. Siehe
Abbildung 2.10.
Ref.
signal
Ref. +
P 20-01
-
Desired
FB conversion
ow
FB
signal

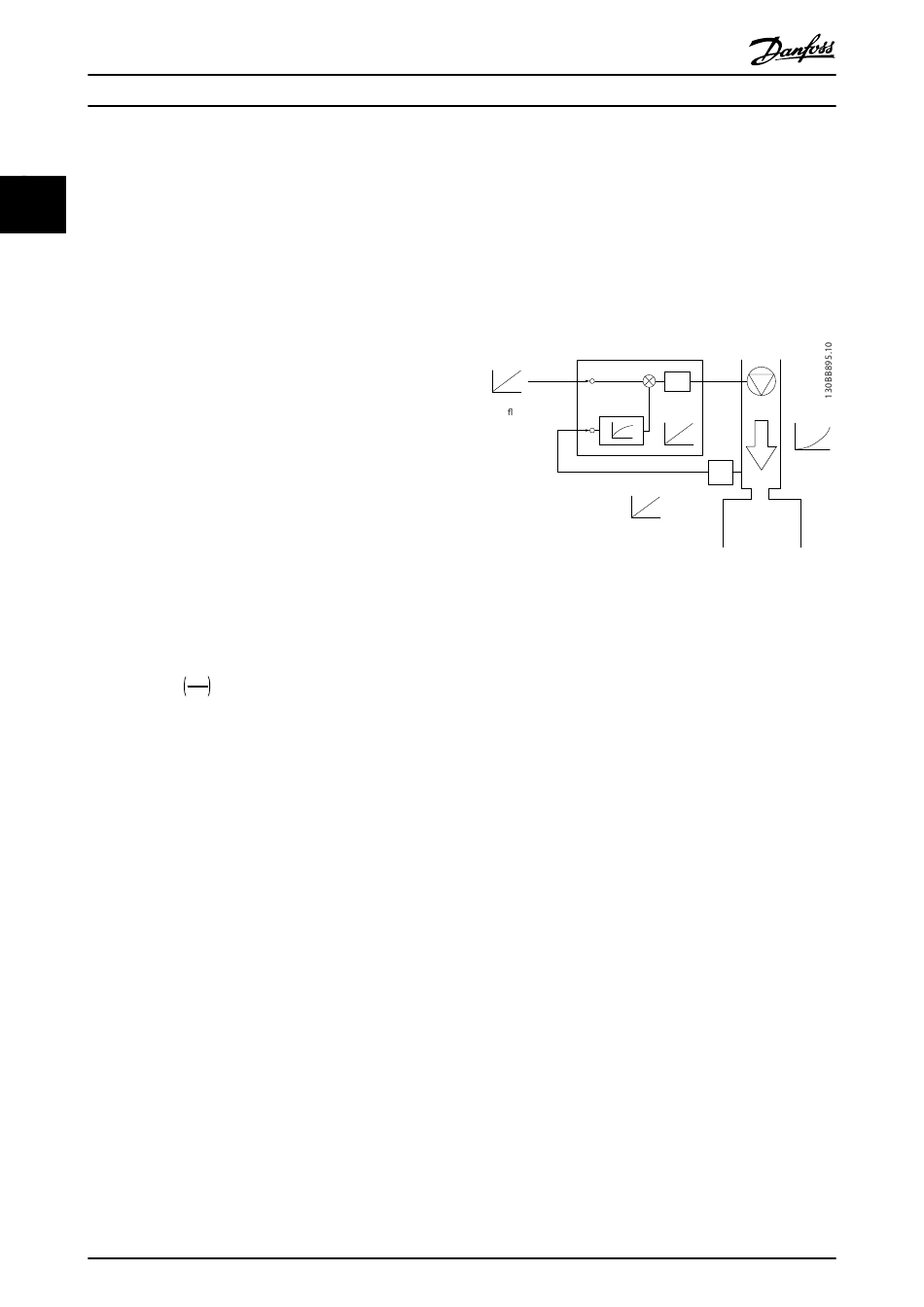

Abbildung 2.10 Istwertumwandlung
PI
FB P
Flow
Flow
P
P
