Systemintegration

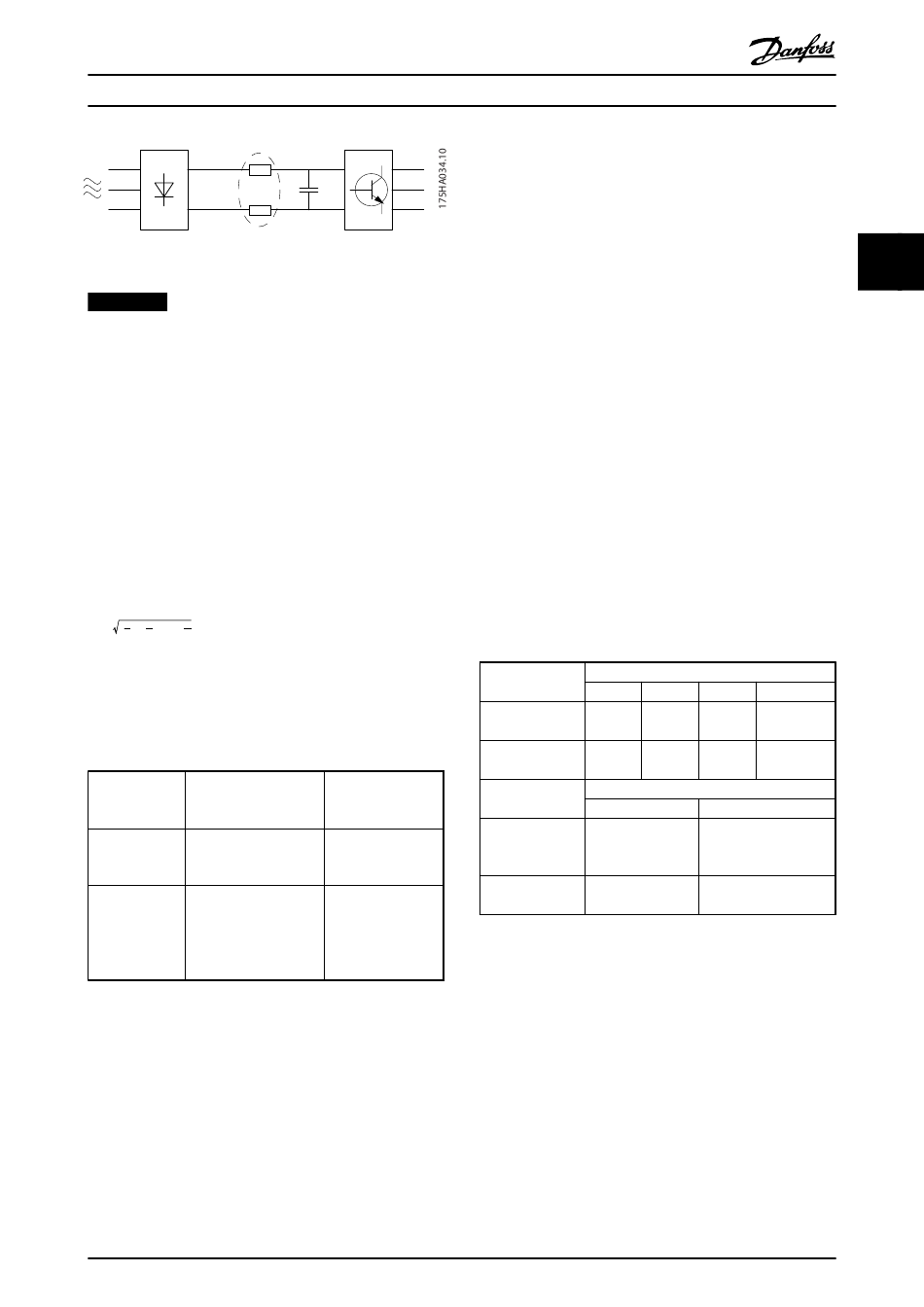

Abbildung 3.2 Filter
HINWEIS
Oberwellenströme können Kommunikationsgeräte
stören, die an denselben Transformator angeschlossen
sind, oder Resonanzen mit Blindstromkompensations-
anlagen verursachen.
Um die Netzrückwirkung gering zu halten, sind Danfoss
Frequenzumrichter bereits serienmäßig mit Drosseln im
Zwischenkreis ausgestattet. Diese Drosseln reduzieren den
Eingangsstrom I um 40 %.
eff
Die Spannungsverzerrung in der Netzversorgung hängt
von der Größe der Oberwellenströme multipliziert mit der
internen Netzimpedanz der betreffenden Frequenz ab. Die
gesamte Spannungsverzerrung THD wird aus den
einzelnen Spannungsoberschwingungen nach folgender
Formel berechnet:
2 2 2
THD % = U + U + ... + U
N
5 7
(U % von U)
N

3.2.1.2 Oberwellenemissionsanforderungen

An das öffentliche Versorgungsnetz angeschlossene Geräte
müssen die folgenden Standards erfüllen:
Standard Gerätetyp
IEC/EN Professionelle Dreipha-
61000-3-2, sengeräte, nur bis zu 1
Klasse A kW Gesamtleistung
IEC/EN Gerät 16–75 A,
61000-3-12, und professionell
Tabelle 4 genutzte Geräte ab
1 kW bis 16 A
Phasenstrom
Tabelle 3.2 Konformität mit Oberschwingungsemissions-
standards
1) Die Nennleistung bezieht sich auf Normale Überlast (NO), siehe
Kapitel 6.2 Elektrische Daten.
MG03M103
Projektierungshandbuch
IEC 61000-3-2, Grenzwerte für Oberschwingungsströme
(Geräte-Eingangsstrom ≤ 16 A je Leiter)
Die Norm IEC 61000-3-2 befasst sich mit Geräten für das
öffentliche Niederspannungs-Stromversorgungsnetz mit
einem Eingangsstrom von maximal 16 A je Leiter. Drei
Klassen der Störaussendung sind definiert: Klasse A bis D.
Die Danfoss Frequenzumrichter befinden sich in der Klasse
A. Jedoch gibt es keine Grenzwerte für Profigeräte mit
einer Gesamtnennleistung über 1 kW.
IEC 61000-3-12, Grenzwerte für Oberschwingungsströme
von Geräten für das öffentliche Niederspannungs-
Stromversorgungsnetz mit einem Eingangsstrom >16 A
und ≤75 A
Die Norm IEC 61000-3-12 befasst sich mit Geräten für das
öffentliche Niederspannungs-Stromversorgungsnetz mit
einem Eingangsstrom von 16-75 A. Die Grenzwerte für die
Störaussendung gelten derzeit nur für Systeme mit
230/400 V / 50 Hz; Grenzwerte für andere Systeme werden
künftig ergänzt. Die Grenzwerte für die Störaussendung
von Frequenzumrichtern sind in Tabelle 4 der Norm
aufgeführt. Es sind Anforderungen für einzelne
Oberschwingungen (5., 7., 11. und 13.) sowie für THD und
PWHD vorhanden.
3.2.1.3 Prüfergebnisse für
0,55-1,5 kW,
380-480 V
Grenzwert für
R
sce
Leistungsgröße 1)
FCP 106 und FCM
106
0,55-1,5 kW,
0,55-0,75 kW
380-480 V
(typisch)
Grenzwert für
1,1-7,5 kW
R
sce
Tabelle 3.3 MH1
1) Die Nennleistung bezieht sich auf Normale Überlast (NO), siehe
Kapitel 6.2 Elektrische Daten.
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
Oberwellenströme (Emission)
Einzelner Oberschwingungsstrom I
MH1 1)
I I
5 7
32,33 17,15
98 86
Oberwellenstrom Verzerrungsfaktor (%)
THC
38
95
3
/I (%)
n ref
I I
11 13
6,8 3,79
59 48
PWHC
30,1
63
25
3
