Systemintegration
Parameter 2-Drehzahl-
Betrieb
Par. 5-10
Start*
Klemme 18
Par. 5-12
Reset
3 3 Klemme 27
Par. 5-13 Festdrehzahl
Klemme 29 JOG*
Zusätzliche Par. 3-11 =
Parameter Festdrehzahl Jog
[Hz]
Tabelle 3.13 Parametereinstellungen
* kennzeichnet die Werkseinstellung
Alarme werden bei jedem Start quittiert. Lassen Sie zur
Vermeidung dieses Resets
•
den braunen Draht unangeschlossen oder.
•
stellen Sie 5-12 Terminal 27 Digital Input auf [0]
Ohne Funktion.
Beim Einschalten befindet sich das Gerät im Stoppmodus.
Der eingestellte Sollwert wird beim Ausschalten
gespeichert.
Deaktivieren Sie zur Einstellung der permanenten
Startfunktion wie folgt die Stoppfunktion am LOP:
•
schließen Sie Klemme 12 an Klemme 18 an
•
schließen Sie den violetten/grauen Draht nicht an
Klemme 18 an

3.5 Besondere Betriebsbedingungen

3.5.1 Zweck der Leistungsreduzierung

Berücksichtigen Sie Leistungsreduzierung, wenn der
Frequenzumrichter bei niedrigem Luftdruck (Höhenlage),
niedrigen Drehzahlen, mit langen Motorleitungen, Kabeln
mit großem Querschnitt oder bei hoher Umgebungstem-
peratur betrieben wird. Dieser Abschnitt beschreibt die
erforderlichen Maßnahmen.
3.5.2 Leistungsreduzierung wegen erhöhter
Umgebungstemperatur und
Taktfrequenz
Siehe Abschnitt Kapitel 6.10 Leistungsreduzierung aufgrund
Umgebungstemperatur und Taktfrequenz in diesem
Handbuch.
34
Projektierungshandbuch
Dual-Modus- 2-Richtungs-
Betrieb Betrieb
Anwahl Start +
Datensatz Reversierung
Par. 0-10 = Par. 4-10 = Beide
Externe Richtungen
Anwahl
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
3.5.3 Automatische Anpassungen zur
Sicherstellung der Leistung
Der Frequenzumrichter überprüft ständig, ob kritische
Werte bei Innentemperatur, Laststrom, Hochspannung im
Zwischenkreis und niedrige Motordrehzahlen vorliegen. Als
Reaktion auf einen kritischen Wert kann der Frequenzum-
richter die Taktfrequenz anpassen und/oder den
Schaltmodus ändern, um die Leistung des Frequenzum-
richters zu sichern. Die Fähigkeit zur automatischen
Reduzierung des Ausgangsstroms erweitert die
akzeptablen Betriebsbedingungen noch weiter.
3.5.4 Leistungsreduzierung wegen
niedrigem Luftdruck
Bei niedrigerem Luftdruck nimmt die Kühlfähigkeit der Luft
ab.
•
Unterhalb einer Höhe von 1000 m über NN ist
keine Leistungsreduzierung erforderlich.
•
Oberhalb einer Höhe von 1000 m muss die
Umgebungstemperatur oder der max.
Ausgangsstrom entsprechend reduziert werden.
-
Reduzieren Sie den Ausgangsstrom um
1 % pro 100 m Höhe über 1.000 m bzw.
- die max. Umgebungstemperatur um
1 °C pro 200 m.
•
Bei Höhen über 2.000 m ziehen Sie bitte Danfoss
zu PELV (Schutzkleinspannung - Protective extra
low voltage) zurate.
Eine Alternative ist die Reduzierung der Umgebungstem-
peratur bei großen Höhen und damit die Sicherstellung
von 100 % Ausgangsstrom bei großen Höhen. Beispiel: Bei
Höhen über 2.000 m und einer Temperatur von 45 °C
(T - 3,3 K) sind 91 % des Nennausgangsstroms
AMB, MAX
verfügbar. Bei einer Temperatur von 41,7 °C sind 100 %
des Nennausgangsstroms verfügbar.

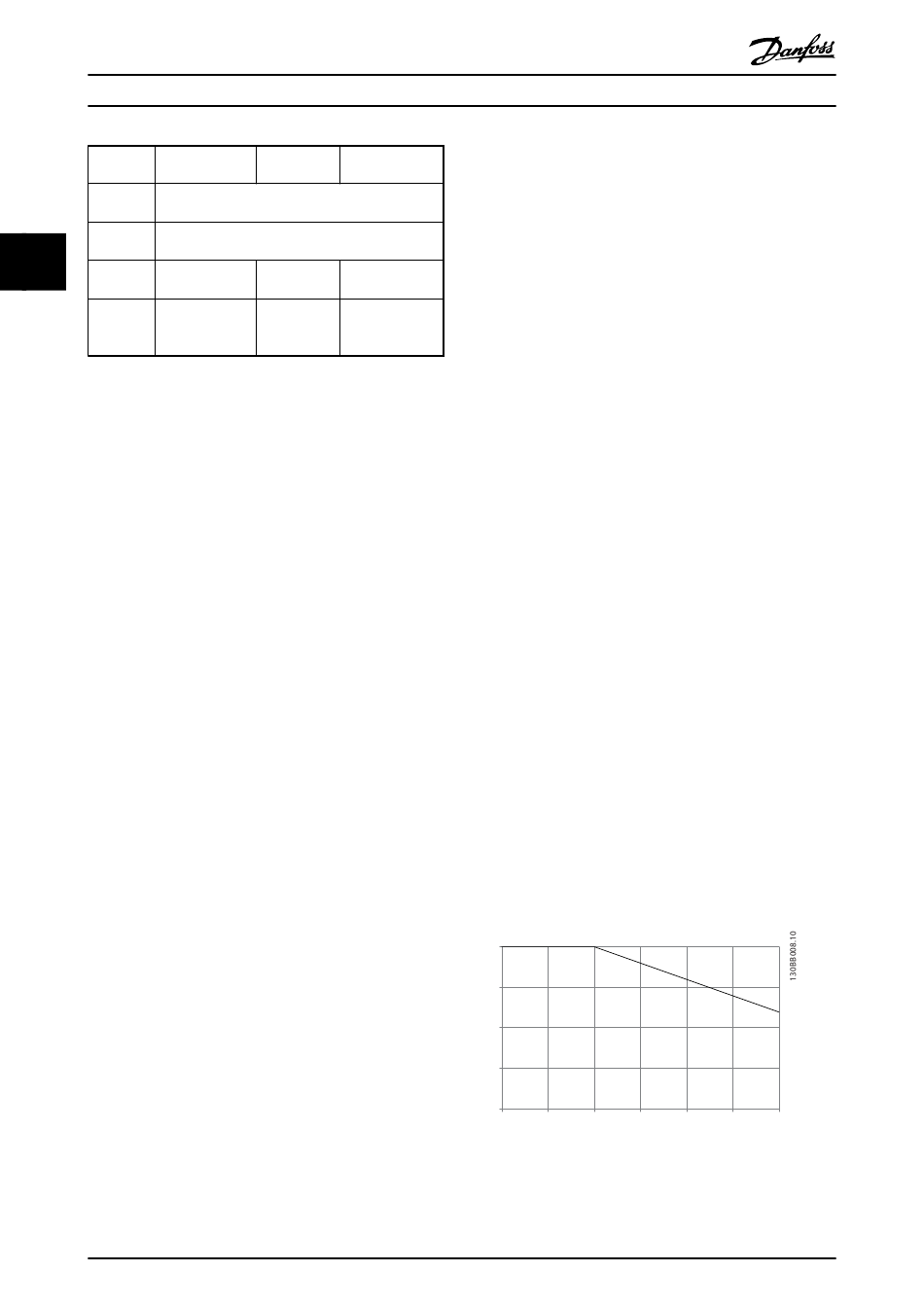

I (%)
OUT
100
95
90
85
80
0 500 1000 1500
Altitude (meters above sea level)*
Abbildung 3.12 Beispiel
2000 2500 3000
MG03M103
