Anwendungsbeispiele
Es ist möglich, bis zu 20 Ereignisse und Aktionen (0–20) zu programmieren. Wenn das letzte Ereignis/die letzte Aktion
ausgeführt worden ist, beginnt die Sequenz neu bei Ereignis [1]/Aktion [1]. Abbildung 4.11 zeigt ein Beispiel mit drei
Ereignissen/Aktionen:
4 4

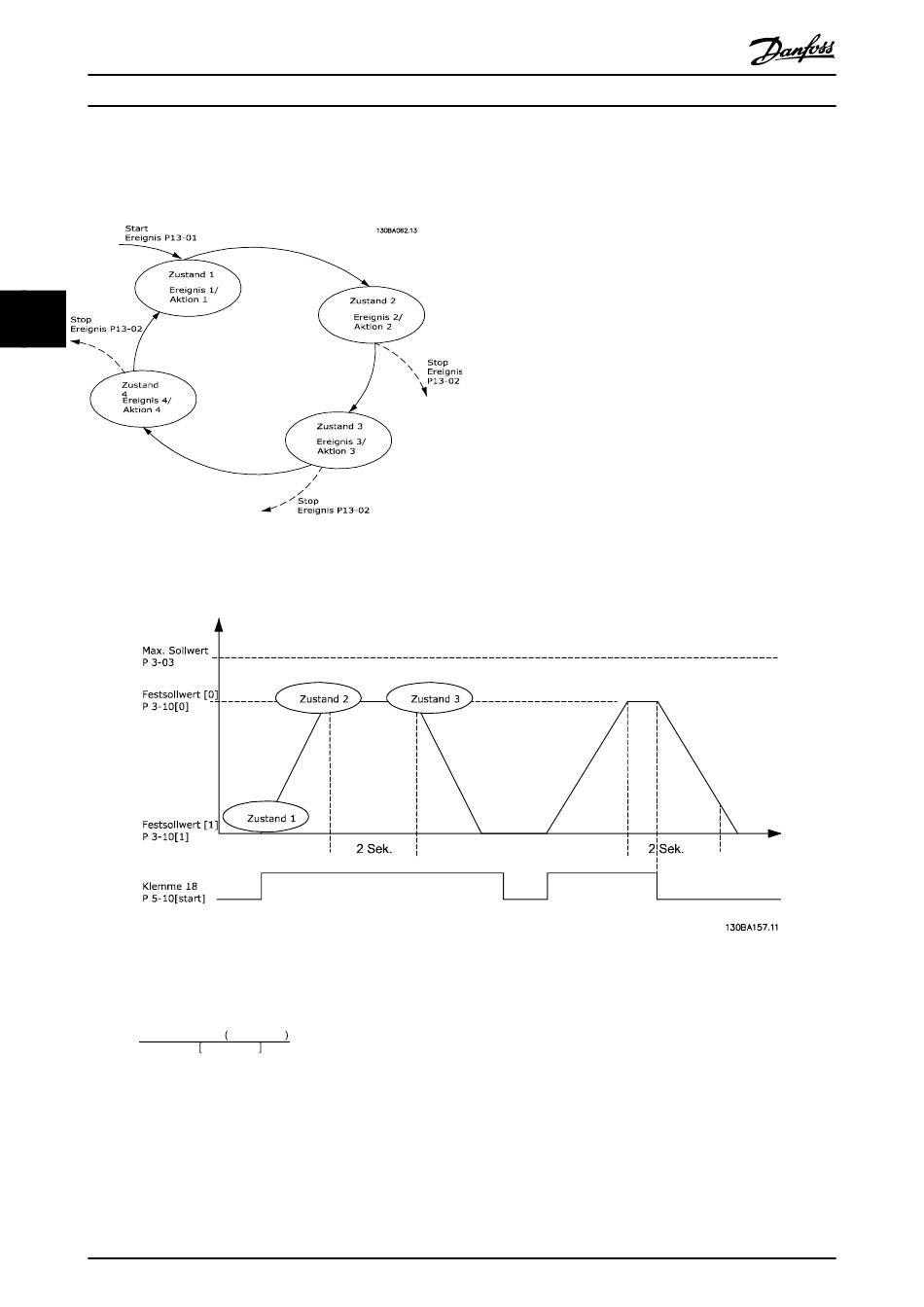

Abbildung 4.11 Beispiel mit 3 Ereignissen/Aktionen

4.3.4 SLC-Anwendungsbeispiel

Abbildung 4.12 Einfache Sequenz 1: Start – Rampe auf – 2 Sek. Sollwertdrehzahl fahren – Rampe ab und Nulldrehzahl bis zum
Stoppsignal
Rampenzeiten in 3-41 Rampenzeit Auf 1 und 3-42 Rampenzeit Ab 1 auf die gewünschten Zeiten einstellen.
tBeschl. × nNorm Par. . 1 − 25
tRampe =
Klemme 27 auf Ohne Funktion (5-12 Klemme 27 Digitaleingang) einstellen.
Festsollwert 0 auf gewünschte Sollwertdrehzahl (3-10 Festsollwert [0]) in Prozent von max. Sollwertdrehzahl (3-03 Maximaler
Sollwert) einstellen. Ein Beispiel: 60 %
Stellen Sie den Festsollwert 1 auf die zweite Sollwertdrehzahl (3-10 Festsollwert [1]) ein. Beispiel: 0 % (Null).
Stellen Sie den Timer 0 für eine konstante Drehzahl in 13-20 SL-Timer [0] ein. Beispiel: 2 s.
44
Sollw. U/min [UPM]
