Systemintegration
3.3.9.2 Thermistor (nur FCP 106)
Der Thermistor wird zwischen den Motorwicklungen positi-
oniert. Der Thermistor wird über den Motorstecker
angeschlossen: Klemmenpositionen T1 und T2. Informa-
3
3
tionen zu den Klemmenpositionen und zur Verkabelung
finden Sie im Abschnitt Motoranschluss im Produk-
thandbuch VLT
Stellen Sie den Parameter 1-90 Motor Thermal Protection
zur Überwachung des Thermistors auf [1] Thermistor-
warnung oder [2] Thermistorabschaltung.

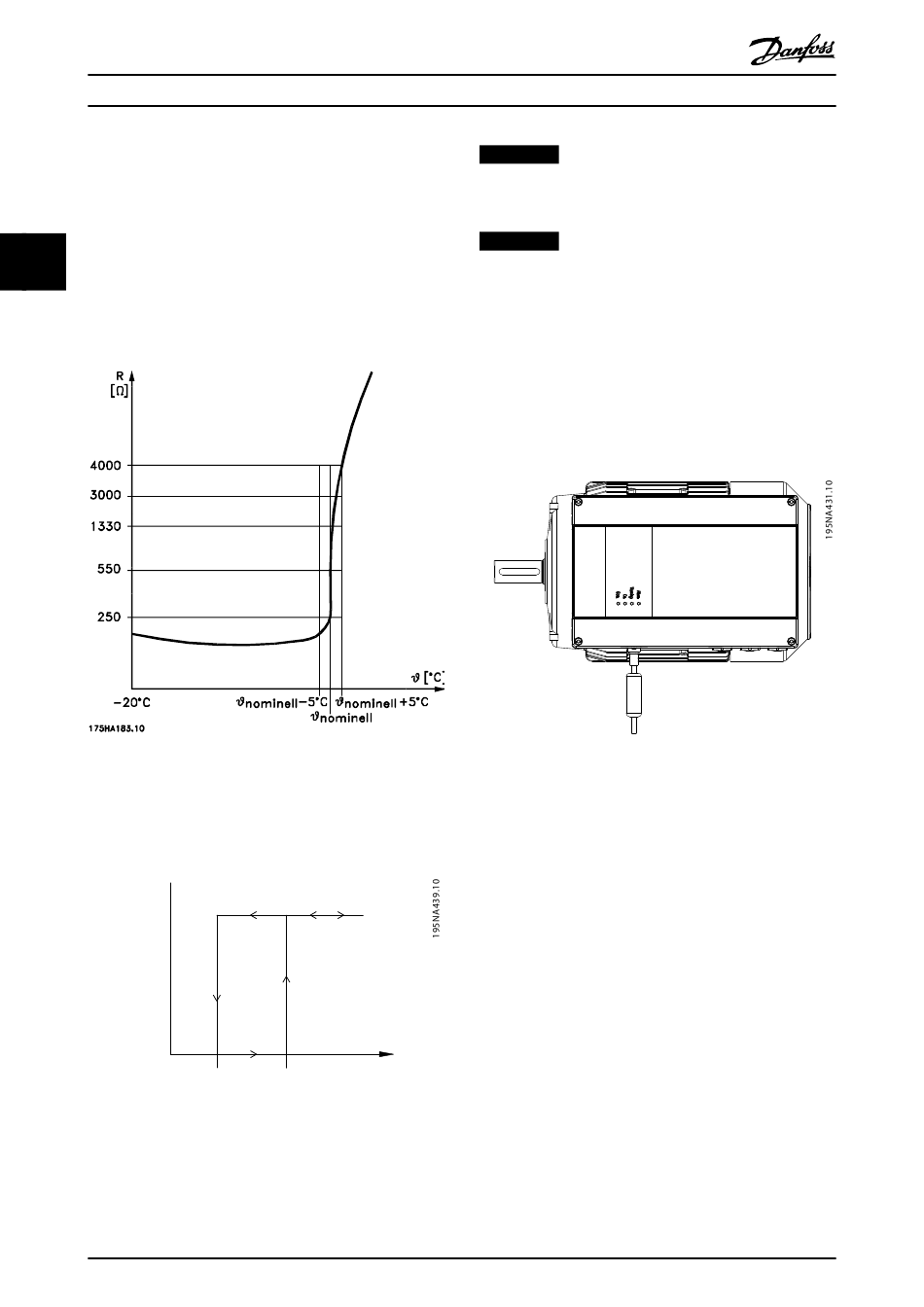

Abbildung 3.6 Typisches Thermistorverhalten
Der Frequenzumrichter schaltet ab, wenn der Thermis-
torwert aufgrund der Motortemperatur über 2,9 kΩ steigt.
Der Frequenzumrichter wird aktiviert, wenn der Thermis-
torwert unter 0,8 kΩ sinkt.
OFF
ON
Abbildung 3.7 Frequenzumrichterbetrieb mit Thermistor
32
®
DriveMotor FCP 106 und FCP 106.
>2.9 kΩ
<800 Ω
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
Projektierungshandbuch
HINWEIS
Wählen Sie den Thermistor gemäß der Spezifikation in
Abbildung 3.6 und Abbildung 3.7.
HINWEIS
Wenn der Thermistor nicht galvanisch isoliert ist, kann
das Vertauschen von Thermistorkabeln und Motorkabeln
untereinander den Frequenzumrichter dauerhaft
beschädigen.
Anstelle eines Thermistors kann ein mechanischer Thermo-
schalter (Klixon-Schalter) verwendet werden.
3.4 Auswahl Frequenzumrichter/Optionen
3.4.1 Fern-Einbausatz
Abbildung 3.8 Fern-Einbausatz-Anschlüsse
