Danfoss VLT DriveMotor FCM 106 Projektierungshandbuch Seite 21

Produktübersicht
1
6
L1
L2
L3
PE
1 SPS
2 DriveMotor
3 Min. 200 mm Abstand zwischen Steuerkabel, Netzkabel
und Motorkabel.

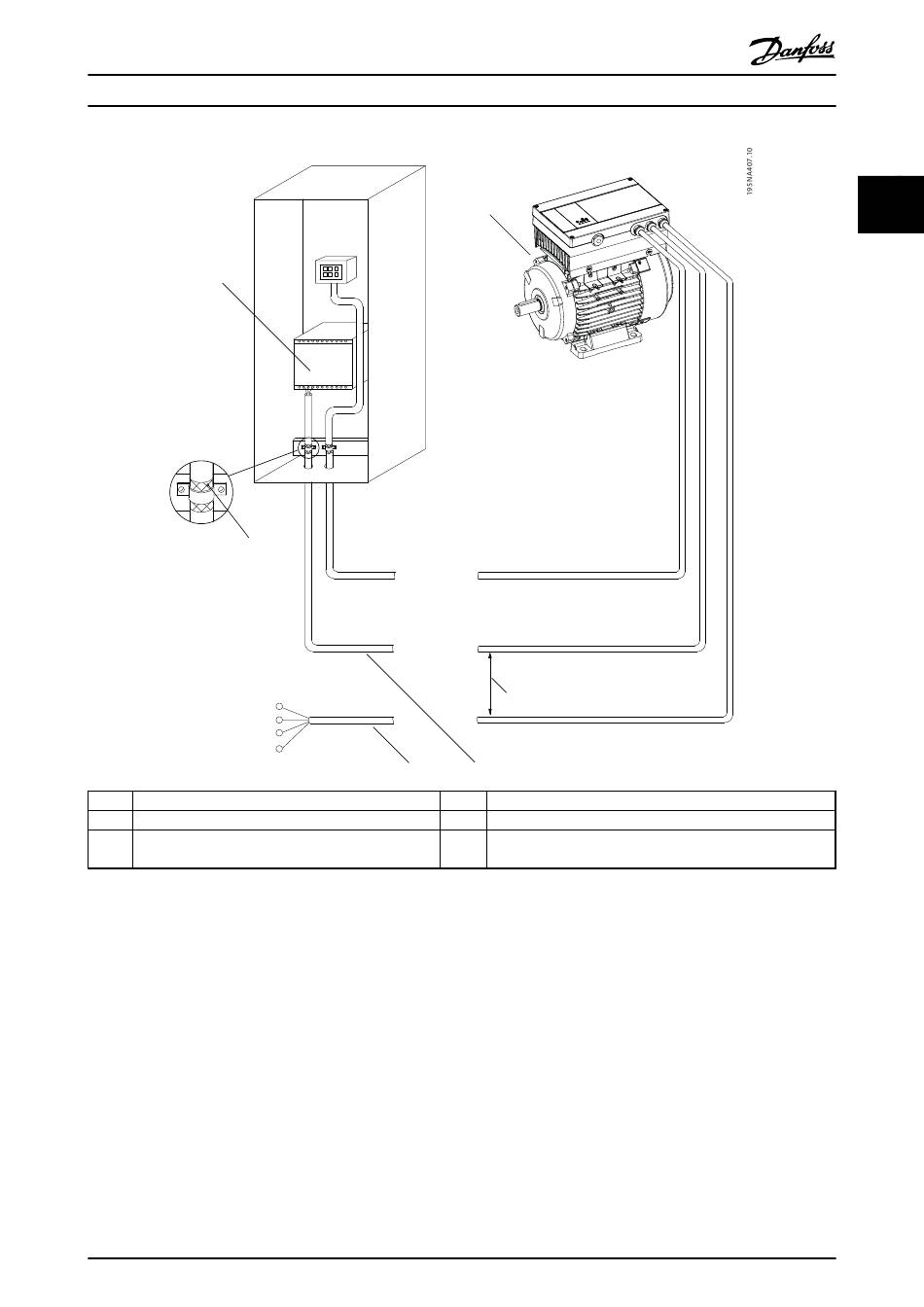

Abbildung 2.13 EMV-gerechte elektrische Installation, FCM 106
Bitte beachten Sie auf diese allgemeinen Punkte, damit eine EMV-gerechte elektrische Installation gewährleistet ist.
•
Verwenden Sie nur abgeschirmte Motor- und Steuerkabel.
•
Verbinden Sie den Schirm beidseitig mit der Erde.
•
Vermeiden Sie die Installation mit verdrillten Kabelenden (Pig-Tails) am Schirm, die den Abschirmungseffekt bei
hohen Frequenzen zunichte machen. Verwenden Sie stattdessen die mitgelieferten Kabelschellen.
•
Stellen Sie sicher, dass zwischen Frequenzumrichter und Massepotenzial der SPS das gleiche Potenzial vorhanden
ist.
•
Verwenden Sie Sternscheiben und galvanisch leitfähige Montageplatten.
MG03M103
Projektierungshandbuch
2
3
5 4
4 Steuerkabel
5 Netz, 3 Phasen und verstärkter PE-Leiter
6 Auflegen des Schirms (EMV-Schutz)
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
2 2
19
