Systemintegration
1
3 3
2
3
4
5
6
7

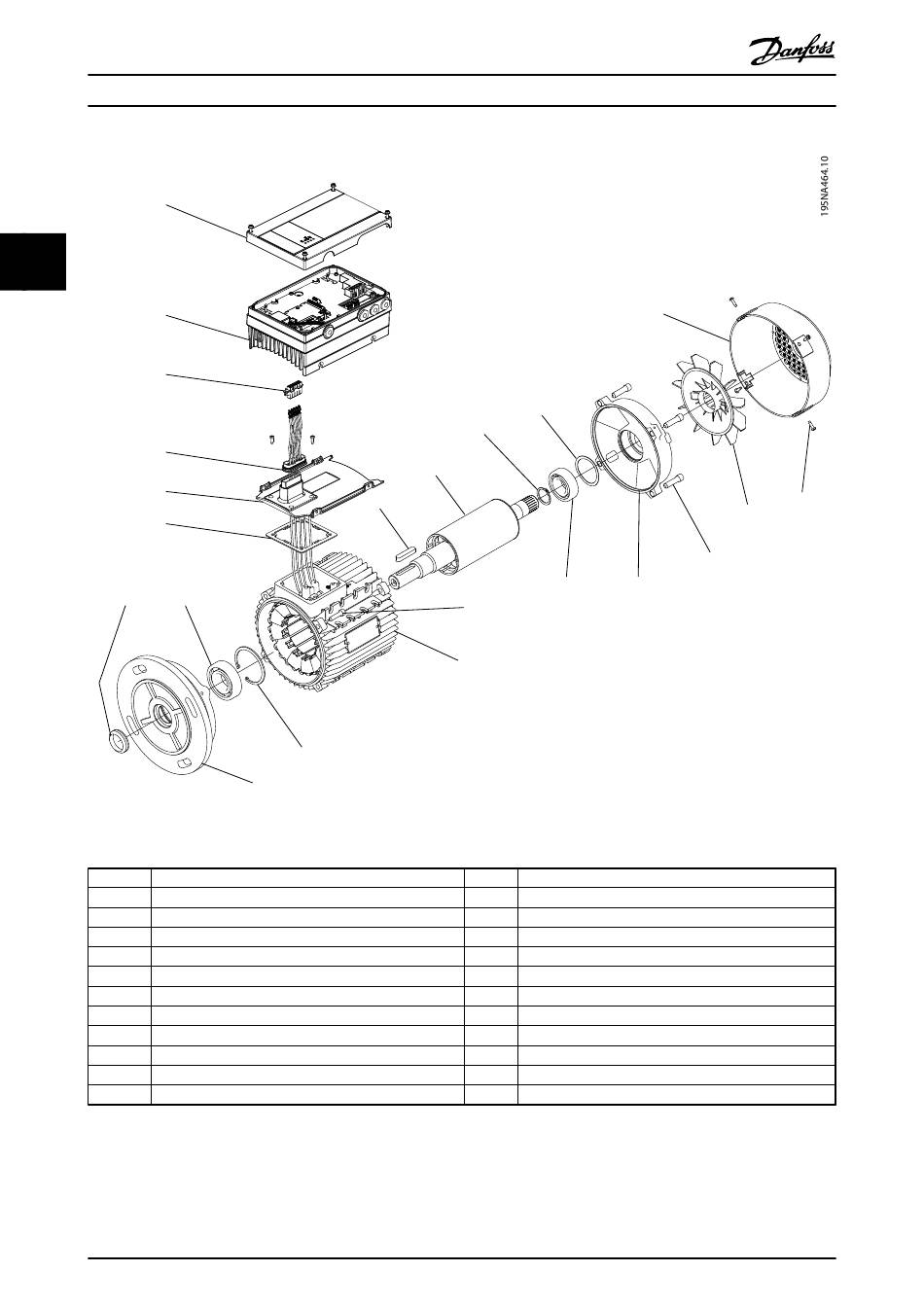

Abbildung 3.4 FCM 106 mit PM-Motor, Explosionszeichnung B5
Pos. Beschreibung
1 Frequenzumrichter-Abdeckung
2 Bauform des Frequenzumrichters
3 Motorstecker
4 Motoranschlussdichtung
5 Motor-Adapterplatte
6 Dichtung zwischen Motor und Motor-Adapterplatte
7 Staubdichtung Antriebsende
8 Flansch-Gehäuseschild
9 Lager
10 Sprengring
11 Stator-rahmen
28
Projektierungshandbuch
9
10
8
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
16
15
14
13
12
11
Pos. Beschreibung
12 Befestigungsschraube Gehäuseschild Antriebsseite
13 Wellenstift
14 Rotor
15 Sprengring
16 Vorlast-Beilagscheibe
17 Gehäuseschild Nicht-Antriebsende
18 Befestigungsschraube Gehäuseschild Nicht-Antriebsseite
19 Lüfter
20 Lüfterabdeckung
21 Schraube der Lüfterabdeckung
20
18
9 17
21
19
