2.5 Allgemeine EMV-Aspekte

Elektromagnetische Störungen sind leitungsgebunden im Frequenzbereich von 150 kHz bis 30 MHz. Feldgebundene
Störungen des Frequenzumrichtersystems im Frequenzbereich von 30 MHz bis 1 GHz werden durch den Wechselrichter, das
Motorkabel und den Motor erzeugt.
Durch kapazitive Ströme des Motorkabels werden in Verbindung mit hohem dU/dt der Motorspannung Ableitströme
erzeugt.
Die Verwendung eines abgeschirmten Motorkabels erhöht den Ableitstrom (siehe Abbildung 2.11), da abgeschirmte Kabel
eine höhere Kapazität zu Erde haben als nicht abgeschirmte Kabel. Wird der Ableitstrom nicht gefiltert, verursacht dies in
der Netzzuleitung größere Störungen im Funkfrequenzbereich unterhalb von etwa 5 MHz. Der Ableitstrom (I
Abschirmung (I ) direkt zurück zum Gerät fließen. Es verbleibt dann nur ein kleines elektromagnetisches Feld (I
3
abgeschirmten Motorkabel.
Die Abschirmung verringert zwar die abgestrahlte Störung, erhöht jedoch die Niederfrequenzstörungen am Netz. Die
Motorkabel-Abschirmung muss am Gehäuse des Frequenzumrichters sowie am Motorgehäuse angeschlossen sein. Dies
geschieht am besten durch die Verwendung von integrierten Schirmbügeln, um verdrillte Abschirmungsenden (Pigtails) zu
vermeiden. Die verdrillten Abschirmungsenden erhöhen die Abschirmungsimpedanz bei höheren Frequenzen, wodurch der
Abschirmungseffekt reduziert und der Ableitstrom (I
Wenn abgeschirmte Kabel für Relais, Steuerkabel, Signalschnittstelle und Bremse verwendet werden, ist die Abschirmung an
beiden Enden mit dem Gehäuse zu verbinden. In einigen Situationen ist zum Vermeiden von Stromschleifen jedoch eine
Unterbrechung der Abschirmung notwendig.
z
L1
z
L2
z
L3
z
PE
PE
3

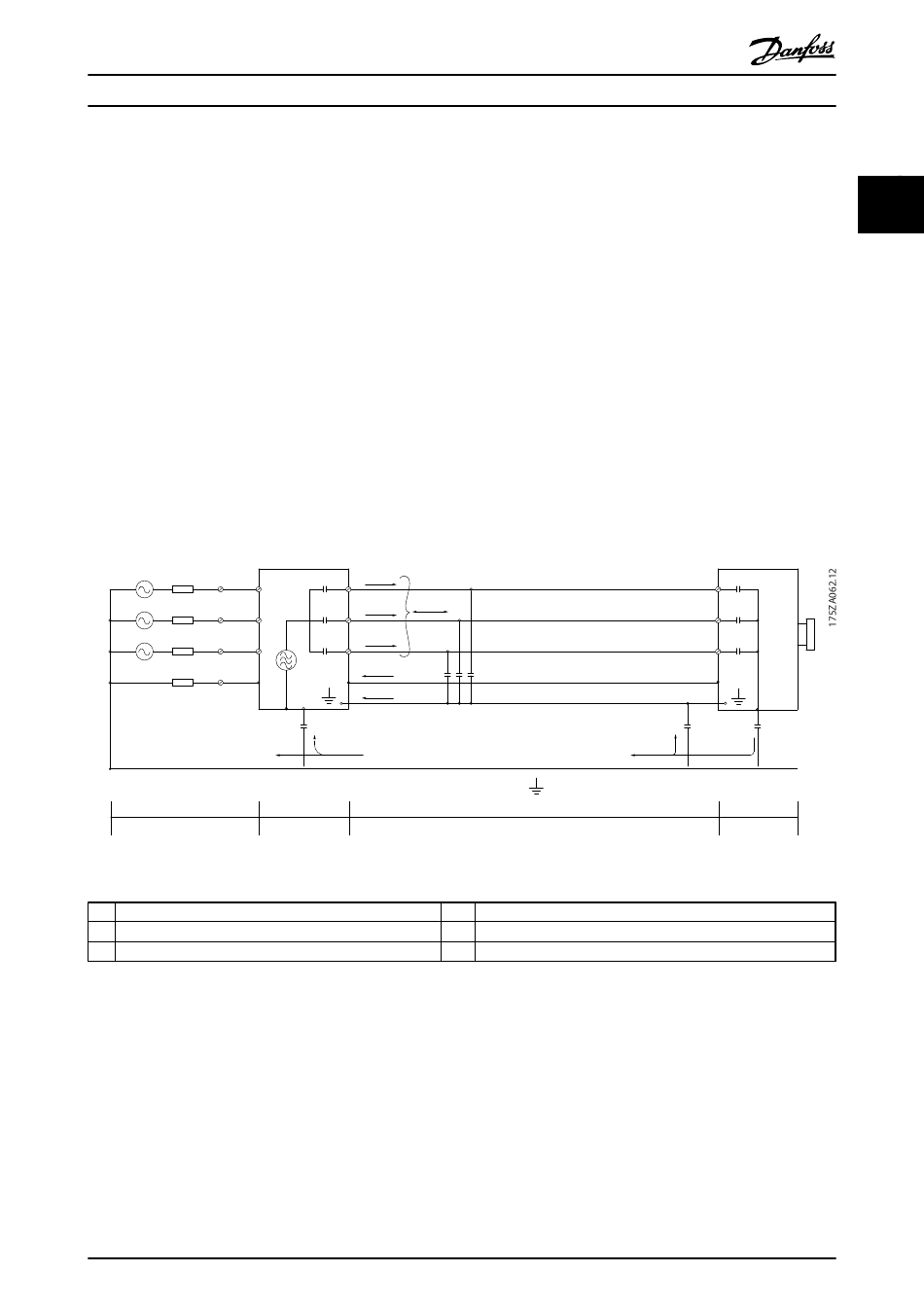

Abbildung 2.11 Ersatzschaltbild: Kopplung der Kondensatoren, wodurch Ableitströme erzeugt werden
1 Massekabel
2 Abschirmung
3 Netzversorgung
Tabelle 2.4 Legende zu Abbildung 2.11
Wenn eine Abschirmung auf einer Montageplatte für den Frequenzumrichter angebracht wird, muss diese Montageplatte
aus Metall gefertigt sein, damit die Ableitströme zum Gerät zurückgeführt werden. Außerdem muss durch die Montage-
schrauben stets ein guter elektrischer Kontakt von der Montageplatte zur Gehäusemasse des Frequenzumrichters
gewährleistet sein.
Beim Einsatz ungeschirmter Leitungen werden einige Emissionsanforderungen nicht erfüllt. Die immunitätsbezogenen
Anforderungen werden jedoch erfüllt.
Halten Sie Motorkabel so kurz wie möglich, um das Störungsniveau des gesamten Systems (Frequenzwandler und Instal-
lation) so weit wie möglich zu reduzieren. Steuer- und Buskabel dürfen nicht gemeinsam mit Motorkabeln verlegt werden.
Interferenzen von mehr als 50 MHz (in der Luft) werden insbesondere von der Regelelektronik erzeugt. Weitere Informa-
tionen zu EMV finden Sie unter Kapitel 2.5.1 EMV-gerechte elektrische Installation.
MG03M103
Projektierungshandbuch
) erhöht wird.
4
C
S
U
I
1
V
W
I
2
I
3
C
S
I
4
4
4
5
6
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
C
S
1
2
I
4
5
Frequenzumrichter
Abgeschirmtes Motorkabel
Motor
) kann über die
1
) vom
4
C
S
C C
S S
6
17
2 2
