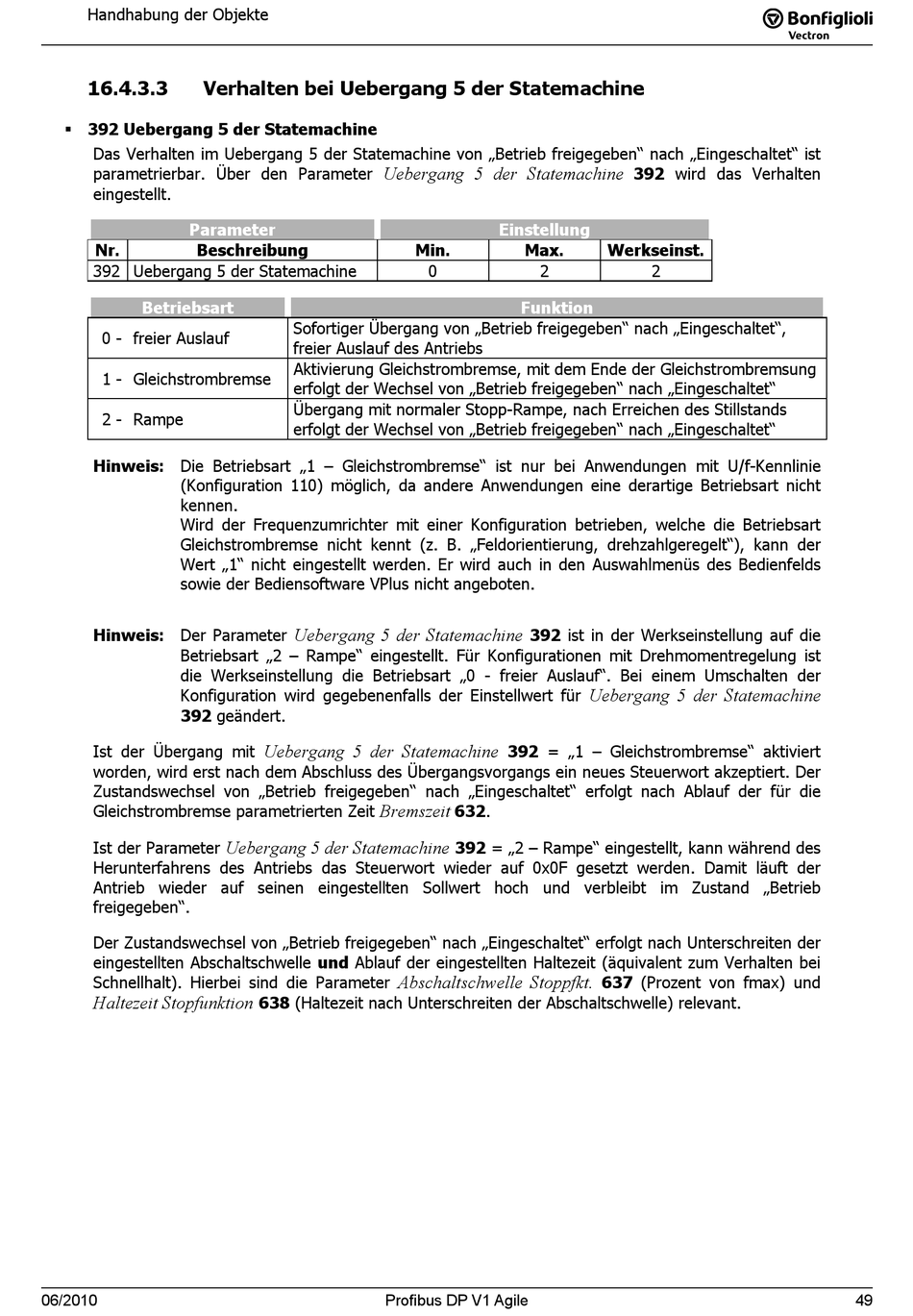

Verhalten bei Uebergang 5 der Statemachine

 392 Uebergang 5 der Statemachine
Das Verhalten im Uebergang 5 der Statemachine von „Betrieb freigegeben" nach „Eingeschaltet" ist
parametrierbar. Über den Parameter
eingestellt.
Parameter
Nr. Beschreibung
392 Uebergang 5 der Statemachine
Betriebsart
0 - freier Auslauf
1 - Gleichstrombremse
2 - Rampe
Hinweis: Die Betriebsart „1 – Gleichstrombremse" ist nur bei Anwendungen mit U/f-Kennlinie
(Konfiguration 110) möglich, da andere Anwendungen eine derartige Betriebsart nicht
kennen.
Wird der Frequenzumrichter mit einer Konfiguration betrieben, welche die Betriebsart
Gleichstrombremse nicht kennt (z. B. „Feldorientierung, drehzahlgeregelt"), kann der
Wert „1" nicht eingestellt werden. Er wird auch in den Auswahlmenüs des Bedienfelds
sowie der Bediensoftware VPlus nicht angeboten.
Hinweis: Der Parameter
Betriebsart „2 – Rampe" eingestellt. Für Konfigurationen mit Drehmomentregelung ist
die Werkseinstellung die Betriebsart „0 - freier Auslauf". Bei einem Umschalten der
Konfiguration wird gegebenenfalls der Einstellwert für
392 geändert.
Ist der Übergang mit
worden, wird erst nach dem Abschluss des Übergangsvorgangs ein neues Steuerwort akzeptiert. Der
Zustandswechsel von „Betrieb freigegeben" nach „Eingeschaltet" erfolgt nach Ablauf der für die
Gleichstrombremse parametrierten Zeit
Ist der Parameter
Herunterfahrens des Antriebs das Steuerwort wieder auf 0x0F gesetzt werden. Damit läuft der
Antrieb wieder auf seinen eingestellten Sollwert hoch und verbleibt im Zustand „Betrieb
freigegeben".
Der Zustandswechsel von „Betrieb freigegeben" nach „Eingeschaltet" erfolgt nach Unterschreiten der
eingestellten Abschaltschwelle und Ablauf der eingestellten Haltezeit (äquivalent zum Verhalten bei
Schnellhalt). Hierbei sind die Parameter
Haltezeit Stopfunktion
06/2010
Uebergang 5 der Statemachine
Sofortiger Übergang von „Betrieb freigegeben" nach „Eingeschaltet",
freier Auslauf des Antriebs
Aktivierung Gleichstrombremse, mit dem Ende der Gleichstrombremsung
erfolgt der Wechsel von „Betrieb freigegeben" nach „Eingeschaltet"
Übergang mit normaler Stopp-Rampe, nach Erreichen des Stillstands
erfolgt der Wechsel von „Betrieb freigegeben" nach „Eingeschaltet"
Uebergang 5 der Statemachine
Uebergang 5 der Statemachine
Bremszeit
Uebergang 5 der Statemachine
638 (Haltezeit nach Unterschreiten der Abschaltschwelle) relevant.
