LED Statusanzeigen

10 LED Statusanzeigen

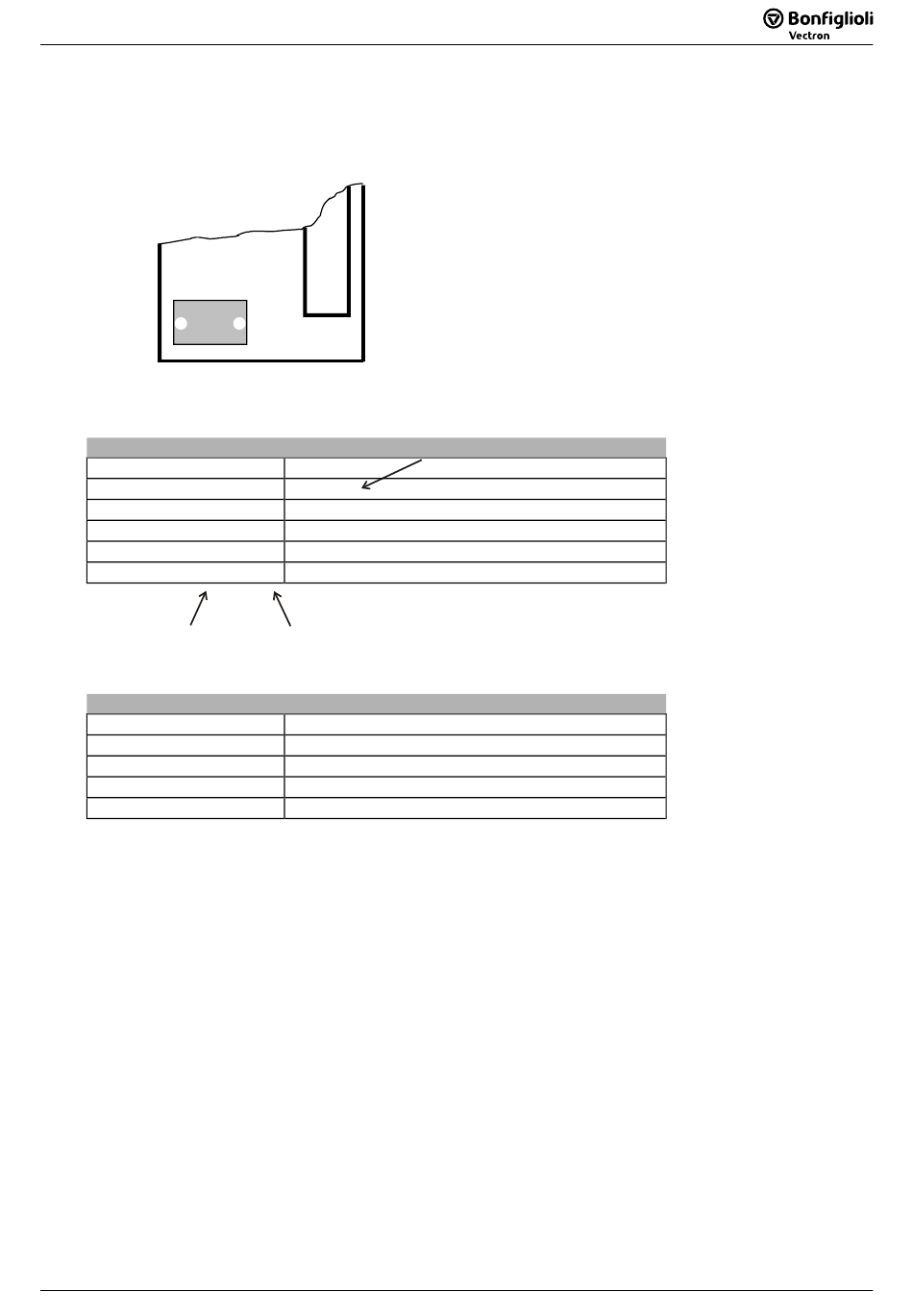

Das Kommunikationsmodul hat zwei LEDs, die den Modulstatus und die (Profibus-) Betriebsart
zweifarbig anzeigen.
Betriebsart
Status
Aus
Grün
Blinkt grün
Blinkt rot (1 mal)
Blinkt rot (2 mal)
* Konfigurationsfehler
Der Konfigurationsfehler meldet eine falsche Konfiguration des Datenaustausch-Objektes. Siehe
Kapitel 13.1 „Konfigurationsvorgang am DP-Master".
Status
Aus
Grün
Blinkt grün
Rot
* Diagnosefall
Sobald der Frequenzumrichter einen Fehlerstatus erreicht, wird ein Diagnosefall vom Steuerbaustein
des Umrichters
Diagnosemeldung zum Profibus Master. Der Profibus Master kann daraufhin den Umrichterfehler
anzeigen. Nach dem Quittieren der Fehlermeldung blinkt die LED nicht mehr.
Hinweis: Diagnosefälle werden von einer S7-CPU als OB82/OB86 behandelt. Sind diese Objekte
nicht geladen, schaltet die CPU im Diagnosefall in den Stopp-Status.
** Ausnahmefehler
Ein Ausnahmefehler zeigt einen schwerwiegenden Fehler im Modul CM-PDPV1 oder Datenverlust bei
der Kommunikation zwischen dem Modul CM-PDPV1 und dem Steuerbaustein des Umrichters. Die
Fehlermeldung des Umrichters über das Bedienfeld oder über VPlus anzeigen.
06/2010
Status
Betriebsart
Nicht betriebsbereit/keine Spannungsversorgung
Betriebsbereit, Datenaustausch
Freigabe, betriebsbereit
Parametrierfehler
Konfigurationsfehler*
Status
Nicht betriebsbereit/keine Spannungsversorgung
initialisiert
initialisiert, Diagnosefall*
Ausnahmefehler**
zum Modul CM-PDPV1
