Einstellung PPO-Typ
Die sechs möglichen Objekte PPO1 bis PPO4, PKW und PZD sind im Menü ACU/AGL-DPV1
verfügbar. Das gewünschte Objekt kann per Drag & Drop dem Frequenzumrichter zugewiesen
werden.

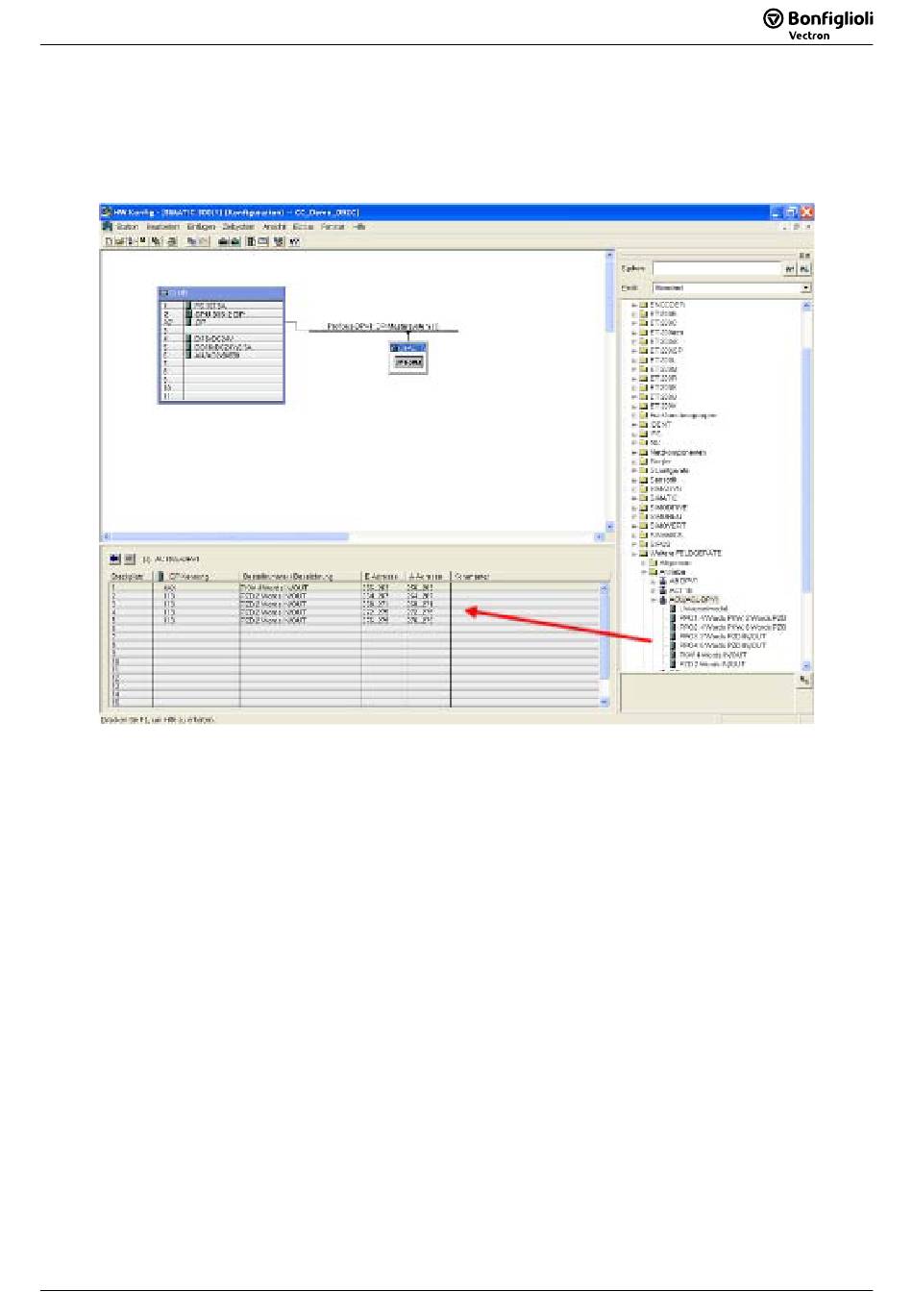

Die Bildschirmkopie vom STEP7 Hardwarekonfigurator zeigt einen Frequenzumrichter mit der
Stationsadresse 3 und eine kundenspezifische Konfiguration.
Die obige Konfigurationseinstellung ist:
1 PKW Objekt
4 PZD Objekte
Hinweis: − Die Datenflussrichtung IN/Eingang und OUT/Ausgang ist aus Sicht des Masters.
− Jedes konfigurierte PZD Objekt besteht aus zwei Wort- (4 Byte-) Objekten PZDn
PZDn+1 jeweils für Eingang und Ausgang.
− Das CM-PDPV1 bietet vier vordefinierte Objekte (PPO1 ... PPO4), um mit dem früheren
CM-PDP kompatibel zu sein sowie zwei zusätzliche Objekte PKW
(Kommunikationskanal) und PZD (Prozessdaten) für anwendungsspezifische
Konfigurationen.
Einschränkungen für benutzerdefinierte Konfigurationseinstellungen:
− Das PKW Objekt ist nur einmal als erstes Objekt erlaubt.
− Mindestens ein PZD Objekt muss konfiguriert werden.
− Die Anzahl aller Objekte muss kleiner oder gleich 36 Bytes (16 Worte) sein.
Hinweis: Werden die Einschränkungen nicht eingehalten, wird beim ersten Buszyklus ein
Konfigurationsfehler von der Steuerung (SPS) gemeldet. Die LEDs der Statusanzeige am
Modul CM-PDPV1 blinken rot (zweifaches Aufblinken).
06/2010
8 Bytes oder 4 Worte Kommunikationsobjekt (Eingang/Ausgang)
16 Bytes oder 8 Worte Prozessdatenobjekte (Eingang/Ausgang)
