Originalbetriebsanleitung
ZAdyn4B 110-180
5.17 Drehgebernachbildung (X-ENCO)
Die Drehgebernachbildung wandelt die Signale des am Motor angebauten Drehgebers in differenz-
ielle Signale gemäß ANSI Standard RS422 um und übermittelt sie an die Steuerung. Die Auflösung
der Drehgebernachbildung ist identisch mit der Auflösung des Drehgebers.
Information
Der Anschluss X-ENCO ist kein Anschluss für den Drehgeber, sondern ein Ausgang zur Übermittlung
von Daten an die Steuerung. Der Drehgeber wird an den Anschlüssen X-ENC8 oder X-ENC-15
angeschlossen.
Information
Durch den Anschluss einer externen 24 V-Spannungsquelle an der Klemme X-EXT ist die
Drehgebernachbildung auch bei abgeschaltetem ZAdyn4B aktiv.
5.17.1

Technische Daten X-ENCO

Ausgangssignal high
Ausgangssignal low
RLast
Kurzschlussfest
Anschlussleitung
Klemmbereich
5.17.2

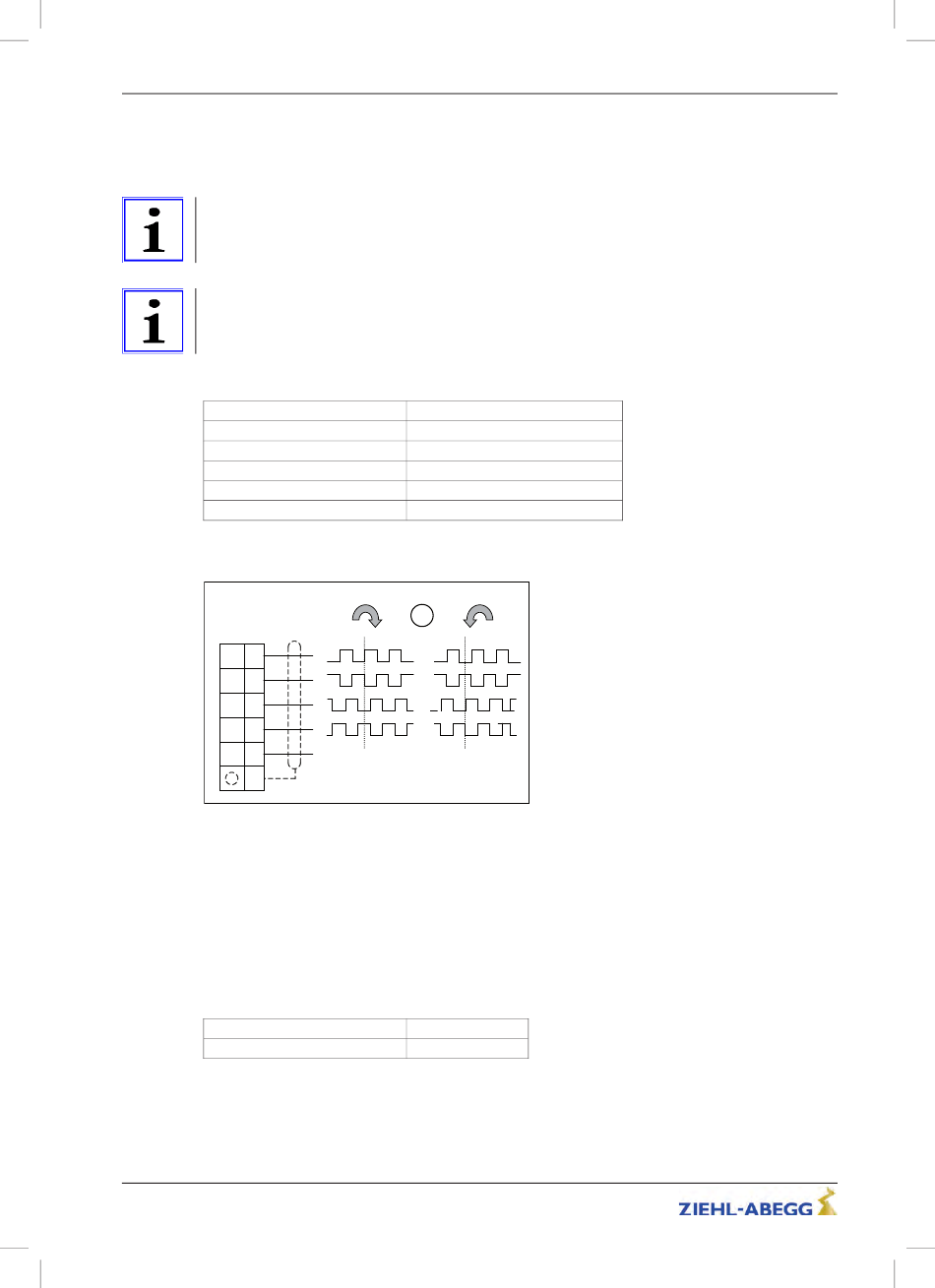

Anschluss X-ENCO

X-ENCO
X (6)
/X (5)
Y (4)
/Y (3)
GND (2)
(1)
Anschluss Drehgebernachbildung
1 Signalfolge in Abhängigkeit der Drehrichtung bei Blick auf die Abtriebseite
() Klemmenbezeichnung Steckverbinder
5.18

Externe 24 V-Spannungsversorgung (X-EXT)

Durch Anlegen einer externen 24 V-Spannungsversorgung an die Klemme X-EXT sind folgende
Funktionen auch bei ausgeschaltetem ZAdyn4B aktiv:
• Drehgebernachbildung
ZApad (Änderung der Parameter ist möglich)
•
• USB-Schnittstelle des ZApad
5.18.1

Technische Daten

Spannungsbereich
Stromaufnahme
R-TBA15_01-D 2014 Index 005
min. 2,8 V / 8 mA
max. 0,4 V / 4 mA
≥ 120 Ω
nein
geschirmte Twisted-Pair-Leitung
max. 1,5 mm²
1
23 ... 26 V
370 mA
Art.-Nr. 00163453-D
42/200
Elektrische Installation
