USV: VVW 1200
Die maximale Autonomiedauer der USV hängt vom Ladezustand und der Kapa-
zität der Akkubank ab. Details hierzu entnehmen Sie bitte aus den technischen
Daten dieses Handbuchs.
3.2
Module und Gerätekomponenten der USV
Die VVW-Serie ist generell zweigeteilt aufgebaut. Das Basis-Modul enthält die
USV und stellt alle Anschlüsse zur Außenwelt zur Verfügung. Das Akkubank-
Modul verfügt über den notwendigen Energiespeicher. Beide Module sind
elektrisch und mechanisch aufeinander abgestimmt und primär für die Wand-
montage ausgeführt (siehe Punkt 5).

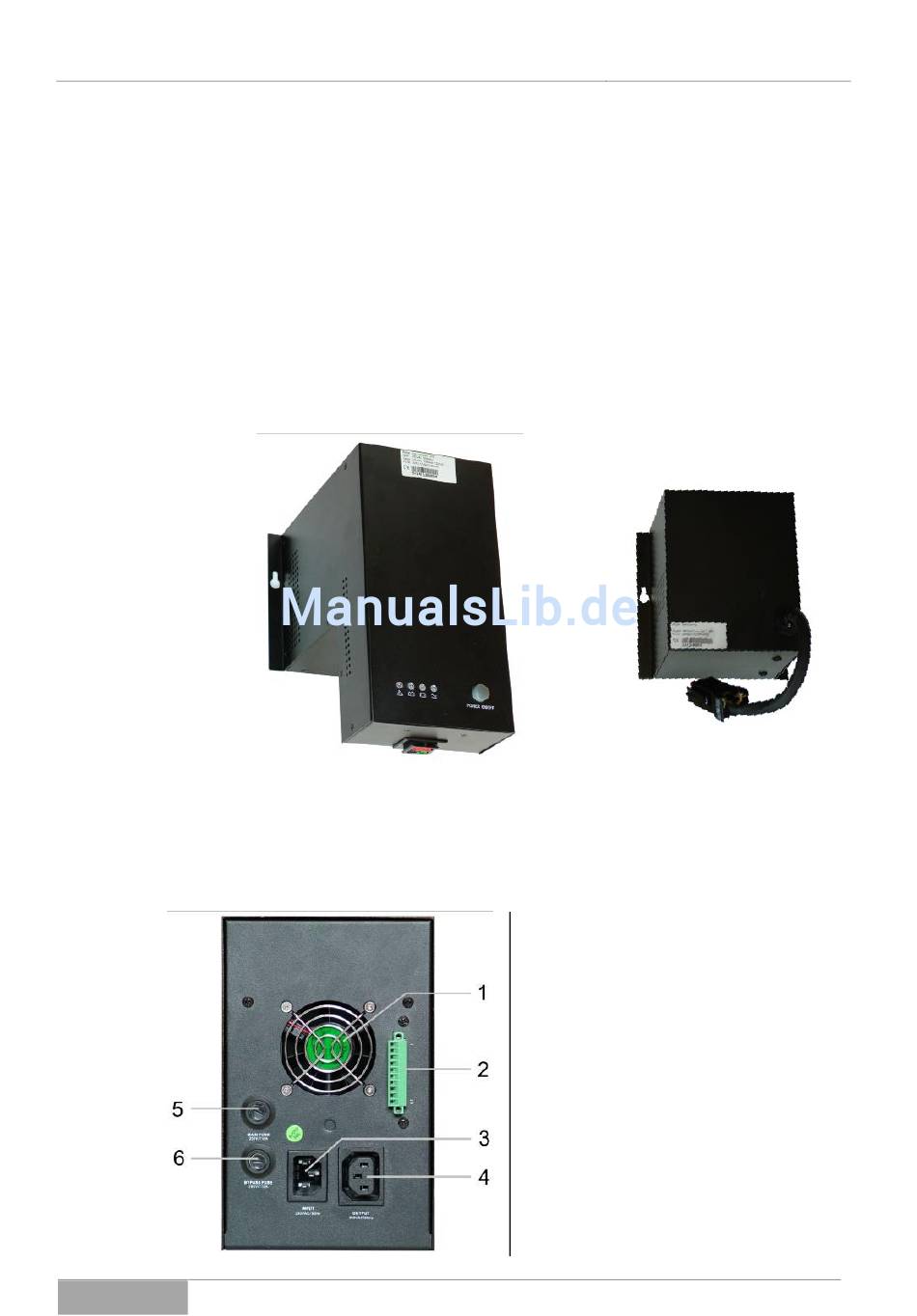

Abb. 3-2 Die Gerätemodule: Links die USV , Rechts die Akkubank.
Die USV enthält auf der Oberseite den gesamten Anschlussbereich zur Außen-
welt, den Sicherungszugang und den Lüftungsausgang:
Serie VVW
Gerätebeschreibung
(1) Lüftungsaugang (Lüfter);
(2) Kontaktschnittstelle (DRY
CONTACT);
(3) USV Eingang (INPUT), Netzver-
sorgung;
(4) USV-Ausgang (OUTPUT), Ver-
braucherversorgung;
(5) USV-Eingangssicherung;
(6) USV-Ausgangssicherung;
19
