USV TRITON PF1 (10 - 40 kVA, 3-ph)
4.2 Gerätekomponenten und Schnittstellen im Detail
4.2.1

Das USV-Modul

Die gesamte USV-Funktionalität wird durch das USV-Modul bereitgestellt. Wei-
tere aktive, externe Leistungs- oder Kontrollkomponenten werden im Wesentli-
chen nicht benötigt. Die USV-Module werden mit Leistungswerten von 10, 15,
20, 30 und 40 kVA hergestellt. Zudem sind die Module generell parallelfähig.

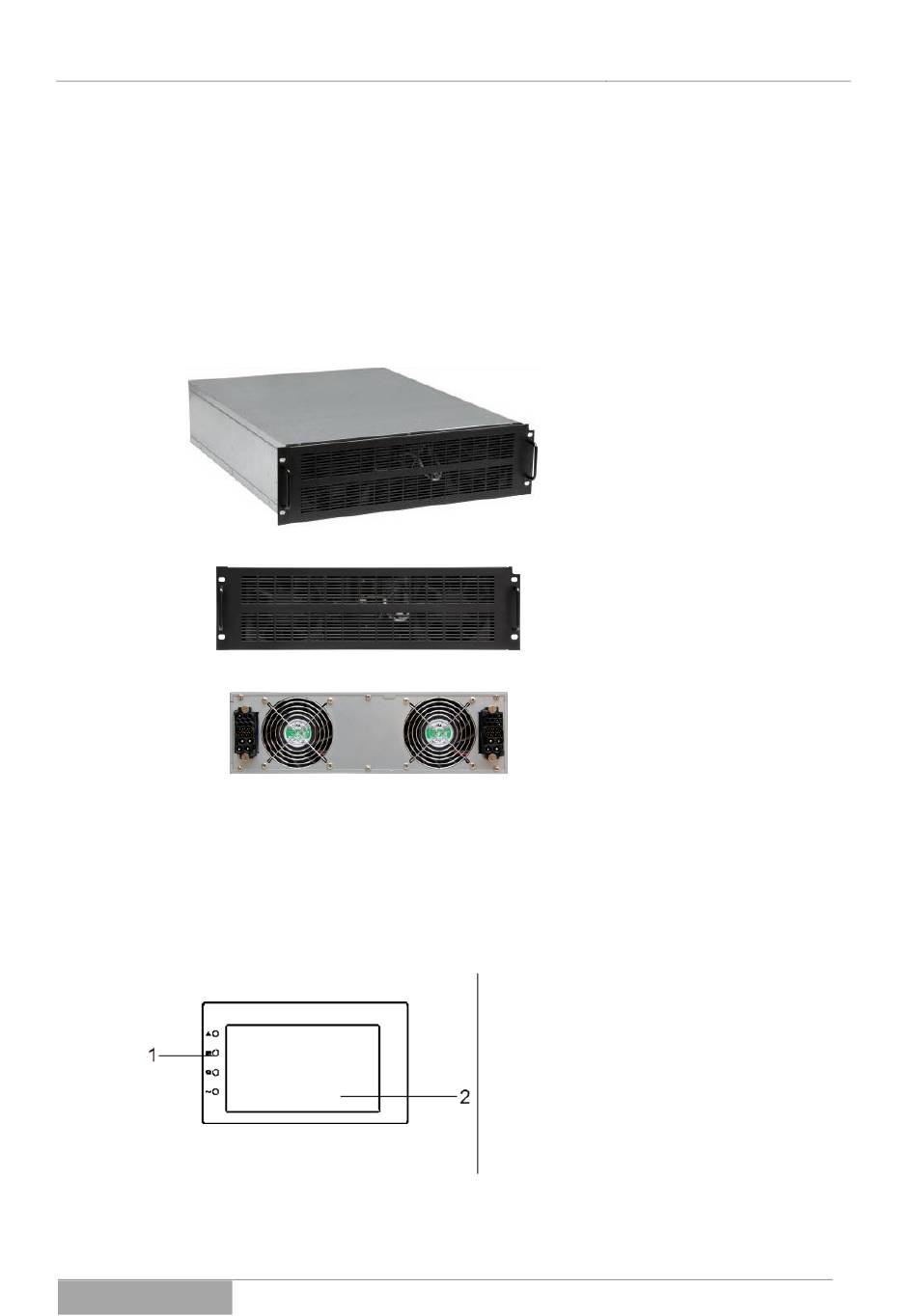

Abb. 4-5 Darstellung des USV-Moduls in verschiedenen Ansichten.
4.2.2

Die Bedieneinheit der Einrichtung

Über die Bedieneinheit (CONTROL PANEL) erreichen Sie alle Betriebszustände
und Informationen der Anlage. Die Bedieneinheit gliedert sich in die Bereiche:
Abb. 4-6 Die Bedieneinheit und deren Elemente.
Serie TRITON PF1
Gerätebeschreibung
Perspektivansicht
Frontansicht
Rückansicht
(beispielhafte Ansicht eines
20 kVA-Moduls)
−
der LED-Statusanzeige (1)
(von oben nach unten gesehen:
Alarm, Bypass-Betrieb, Autonomie-
Betrieb, Inverter-Betrieb);
−
der LCD-Informationsanzeige (2)
(Menü-Seiten);
