USV: MKD 6-10 kVA RT
3.3
Die Gerätekomponenten und Anschlussbereiche
Die MKD-Serie basiert auf einem 19" Einschubgehäuse. Alle Geräteelemente
zur Bedienung sind auf der Gerätefront und die zum Anschluss auf der Geräte-
rückseite angeordnet. Wie bereits beschrieben unterscheiden sich die Geräte-
varianten in ihrer Gerätegröße (3HE, 5HE). Des Weiteren existieren einige Un-
terschiede der jeweiligen XL-Variante gegenüber den Standardausführungen.
Hierbei handelt es sich um abweichende Anordnungen und Funktionalitäten.
Sehen Sie hierzu die nachfolgenden Abbildungen und Bezeichnungen:

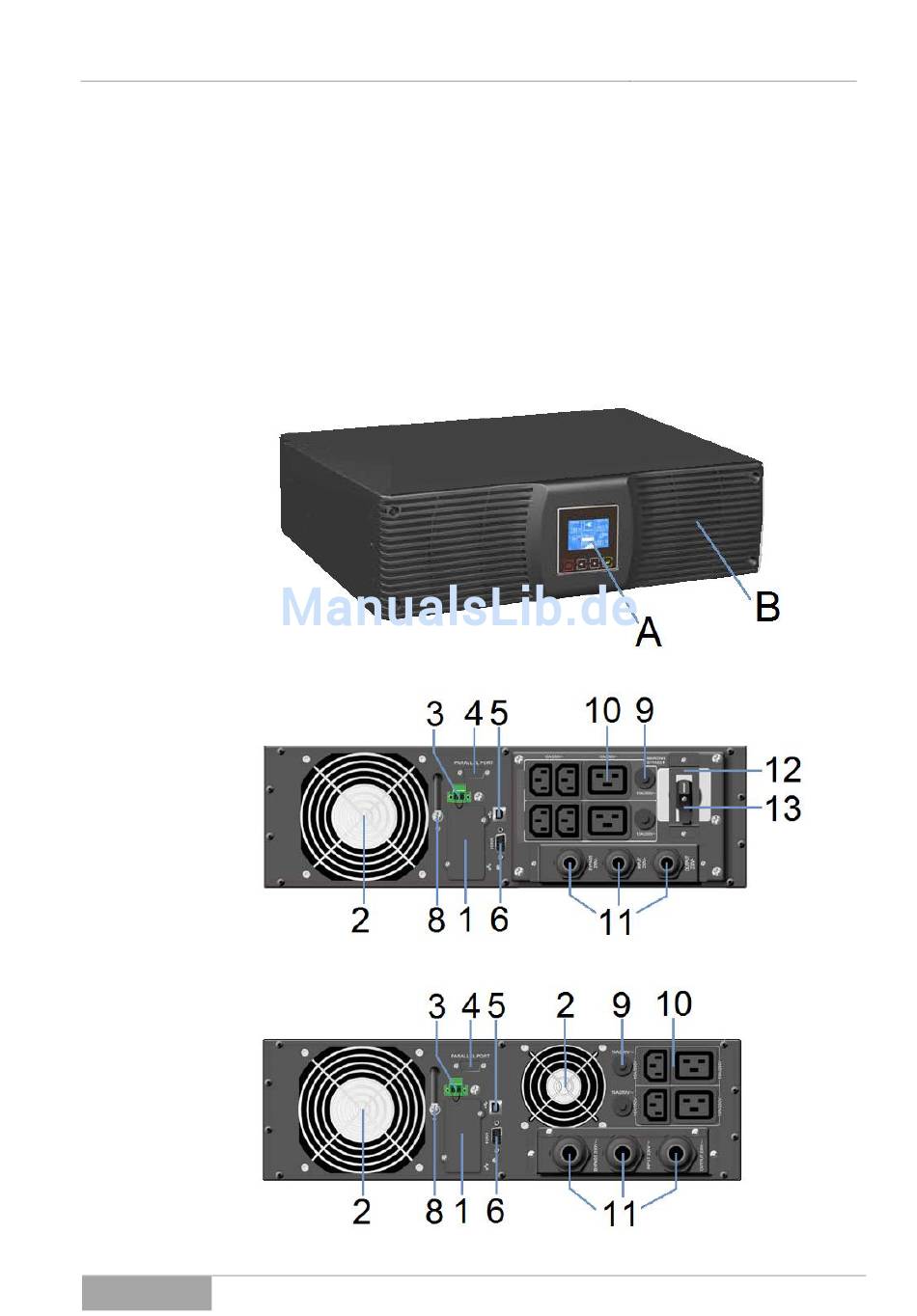

Abb. 3-9 Perspektiv-Ansicht der MKD 6 kVA Serie (Standard und XL Version).
Abb. 3-10 Rückseiten-Ansicht der MKD 6 kVA Serie (Standard Version).
Abb. 3-11 Rückseiten-Ansicht der MKD 6 kVA Serie (XL Version).
Serie MKD
Gerätebeschreibung
24
