Produktübersicht
In einigen Situationen ist zum Vermeiden von Stromschleifen jedoch eine Unterbrechung der Abschirmung notwendig.
2
2
1
Erdkabel
2
Abschirmung
3
Netzversorgung
4
Frequenzumrichter
5
Abgeschirmtes Motorkabel
6
Motor

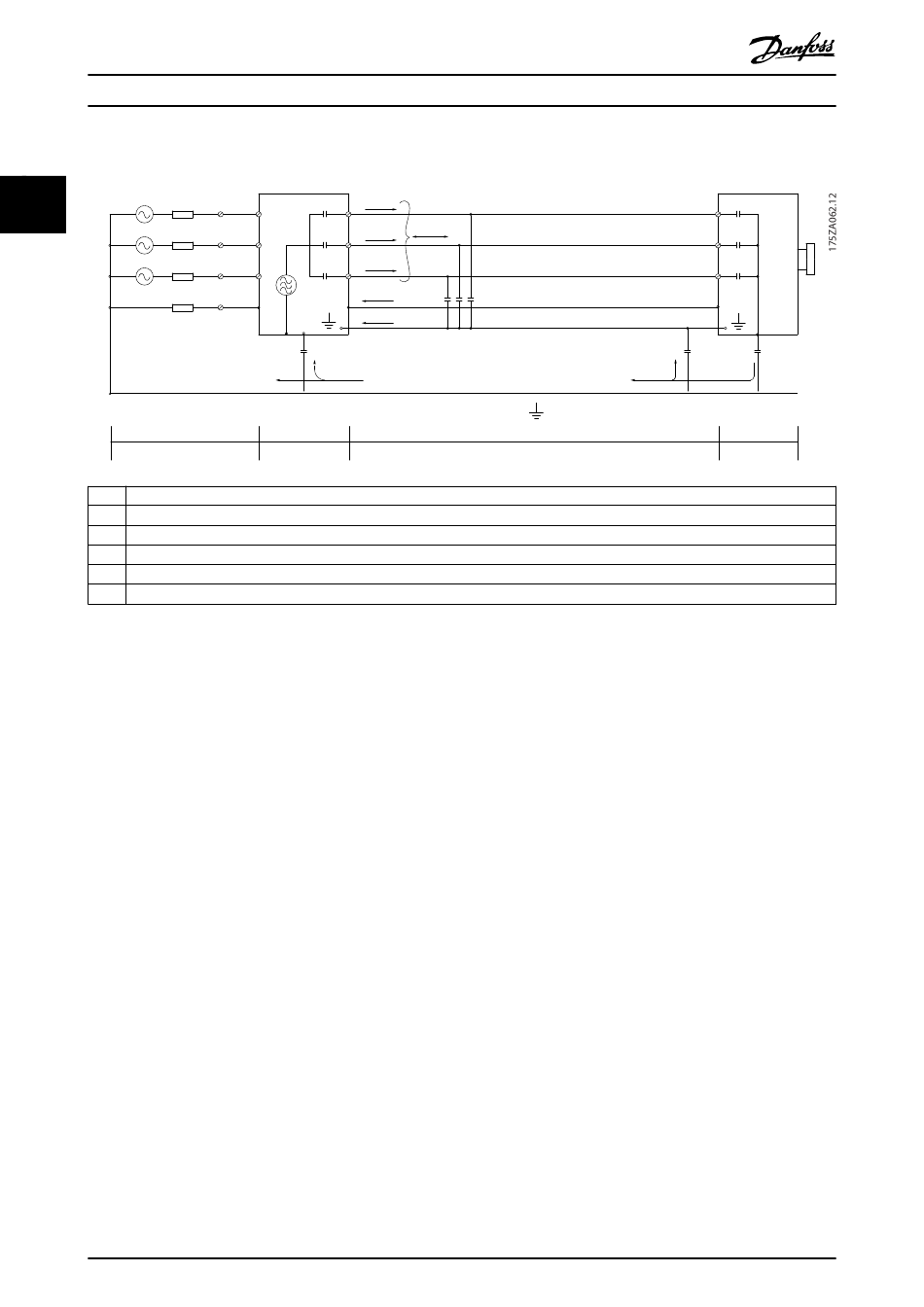

Abbildung 2.27 EMV-Emission
Wenn der Anschluss der Abschirmung über eine Montageplatte für den Frequenzumrichter vorgesehen ist, muss diese
Montageplatte aus Metall gefertigt sein, da die Ableitströme zum Gerät zurückgeführt werden müssen. Durch die Montage-
schrauben muss stets ein guter elektrischer Kontakt von der Montageplatte zur Gehäusemasse des Frequenzumrichters
gewährleistet sein.
Beim Einsatz ungeschirmter Leitungen werden einige Emissionsanforderungen nicht erfüllt. Die immunitätsbezogenen
Anforderungen werden jedoch erfüllt.
Um das Störungsniveau des gesamten Systems (Frequenzwandler und Installation) so weit wie möglich zu reduzieren, ist es
wichtig, dass Sie die Motor- und etwaige Anschlusskabel für Bremsen so kurz wie möglich halten. Sie dürfen Steuer- und
Buskabel nicht gemeinsam mit Anschlusskabeln für Netz, Motor und Bremse verlegen. Funkstörungen von mehr als 50 MHz
(in der Luft) werden insbesondere von der Regelelektronik erzeugt.
38
VLT
C
z
L1
S
U
z
L2
V
z
L3
W
z
PE
PE
C
S
I
4
3
4
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
®
Midi Drive Frequenzumrichter 280
I
1
I
C
2
S
1
I
3
2
5
C
S
C
C
S
S
I
4
6
MG07B303
