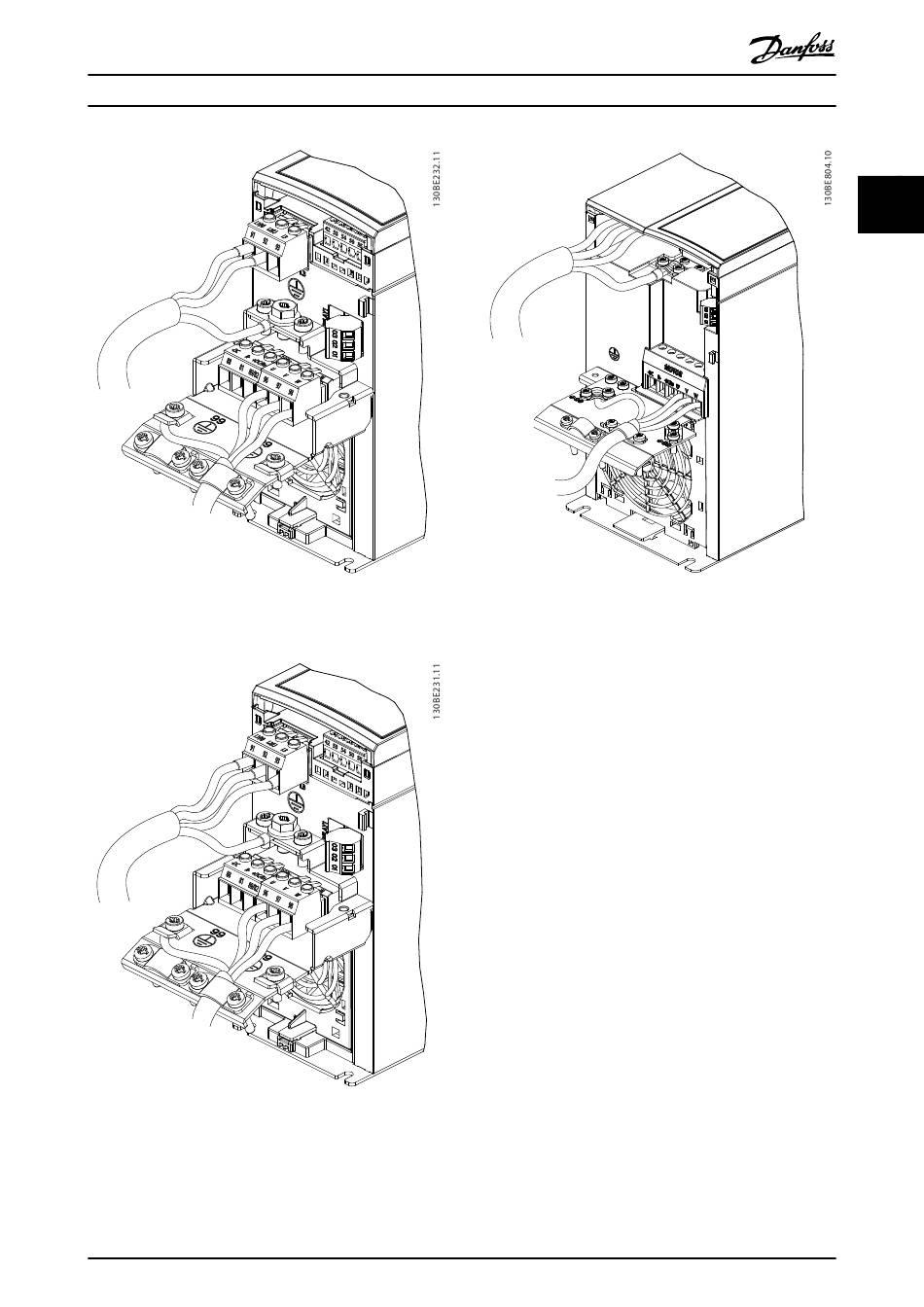

Abbildung 2.5 Netz-, Motor- und Erdanschluss für 1-phasige
Einheiten (K1, K2)
Abbildung 2.6 Netz-, Motor- und Erdanschluss für 3-phasige
Einheiten (K1, K2, K3)
MG07B303
Projektierungshandbuch
Abbildung 2.7 Netz-, Motor- und Erdanschluss für 3-phasige
Einheiten (K4, K5)
2.2.2 Netzanschluss
•
•
Vorgehensweise
1.
2.
3.
4.
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
Wählen Sie die Querschnitte der Kabel anhand
des Eingangsstroms des Frequenzumrichters.
Angaben zum maximalen Kabelquerschnitt finden
Sie in Kapitel 7.1 Elektrische Daten.
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften.
Schließen Sie die Netzkabel an die Klemmen N
und L für 1-phasige Einheiten (siehe
Abbildung 2.5) oder an die Klemmen L1, L2 und
L3 für 3-phasige Einheiten (siehe Abbildung 2.6
und Abbildung 2.7) an.
Schließen Sie je nach Konfiguration der Geräte
die Eingangsleistung an die Netzeingangs-
klemmen oder den Netztrennschalter an.
Erden Sie das Kabel gemäß den Erdungsanwei-
sungen im Kapitel Erdung der VLT
280 Bedienungsleitung.
Versorgt ein IT-Netz, eine potenzialfreie Dreieck-
schaltung oder ein TT/TN-S-Netz mit geerdetem
Zweig (geerdete Dreieckschaltung) den Frequen-
zumrichter, so stellen Sie sicher, dass die
Schraube des EMV-Filters entfernt wird. Durch das
Entfernen der Schraube des EMV-Filters
verhindern Sie Schäden am Zwischenkreis und
2
®
Midi DriveFC
15
