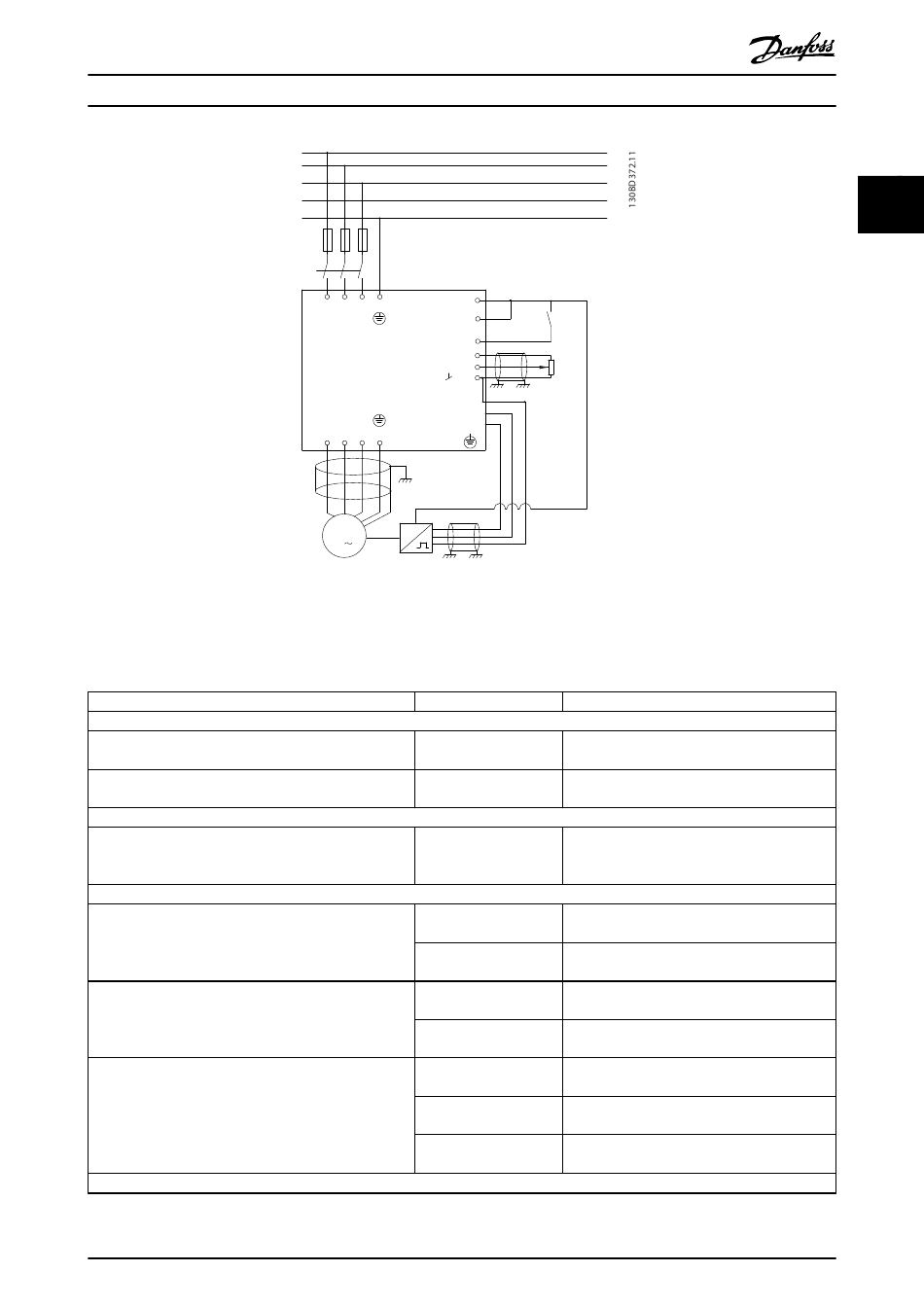

Abbildung 2.22 Programmierung der Drehzahlregelung
Befolgen Sie die Schritte in Tabelle 2.8, um die Drehzahlregelung zu programmieren (siehe Erläuterung der Einstellungen
im Programmierhandbuch)
In Tabelle 2.8 wird davon ausgegangen, dass für alle anderen Parameter und Schalter die Werkseinstellung verwendet wird.
Funktion
1) Stellen Sie sicher, dass der Motor einwandfrei läuft. Gehen Sie wie folgt vor:
Stellen Sie die Motorparameter mithilfe der Daten auf dem
Typenschild ein.
Eine AMA durchführen.
2) Prüfen Sie, ob der Motor läuft und der Drehgeber ordnungsgemäß angeschlossen ist. Gehen Sie wie folgt vor:
Drücken Sie [Hand On]. Prüfen Sie, ob der Motor läuft und
in welche Drehrichtung er sich dreht (nachfolgend positive
Richtung genannt).
3) Stellen Sie sicher, dass die Grenzwerte des Frequenzumrichters auf sichere Werte eingestellt sind:
Stellen Sie zulässige Grenzwerte für die Sollwerte ein.
Stellen Sie sicher, dass die Rampeneinstellungen innerhalb
des Leistungsbereichs des Frequenzumrichters liegen und
zulässigen Spezifikationen für den Anwendungsbetrieb
entsprechen.
Stellen Sie zulässige Grenzwerte für die Motordrehzahl und
-frequenz ein.
4) Konfigurieren Sie die Drehzahlregelung und wählen Sie das Motorsteuerprinzip:
MG07B303
Projektierungshandbuch
L1
L2
L3
N
PE
F1
12
91 92 93 95
27
L1 L2
L3
PE
18
50
53
55
U
V
W PE
32
33
96 97
98
99
M
24 Vdc
3
Parameternummer
Parametergruppe 1-2*
Motordaten
Parameter 1-29 Automatic
Motor Adaption (AMA)
Parameter 3-02 Minimum
Reference
Parameter 3-03 Maximum
Reference
Parameter 3-41 Ramp 1
Ramp Up Time
Parameter 3-42 Ramp 1
Ramp Down Time
Parameter 4-12 Motor
Speed Low Limit [Hz]
Parameter 4-14 Motor
Speed High Limit [Hz]
Parameter 4-19 Max
Output Frequency
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
Einstellung
Siehe Motor-Typenschild.
[1] Komplette AMA
Stellen Sie einen positiven Sollwert ein.
0
50
Werkseinstellung
Werkseinstellung
0 Hz
50 Hz
60 Hz
2
2
29
