Der Ableitstrom hängt ebenfalls von der Netzverzerrung
ab.
Leakage current

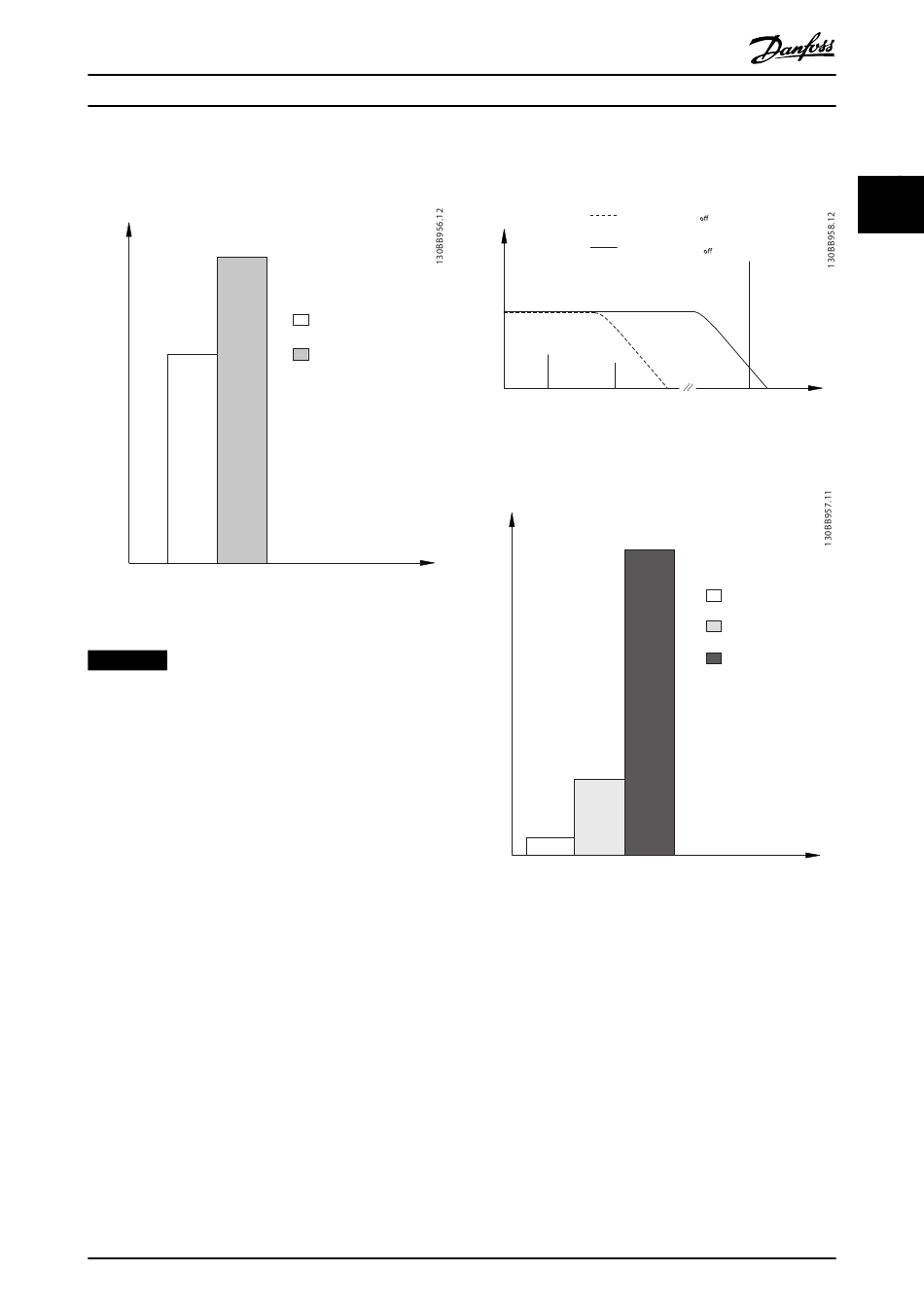

Abbildung 2.30 Einfluss der Netzverzerrung auf den
Ableitstrom
HINWEIS
Hoher Ableitstrom kann zu einer Abschaltung der Fehler-
stromschutzschalter führen. Entfernen Sie zur
Vermeidung dieses Problems die EMV-Schraube, wenn
ein Filter geladen wird.
EN 61800-5-1 (Produktnorm für Elektrische Leistungsant-
riebssysteme mit einstellbarer Drehzahl) stellt besondere
Anforderungen, wenn der Erdableitstrom 3,5 mA
übersteigt. Die Erdverbindung muss auf eine der folgenden
Arten verstärkt werden:
•
Erdverbindung (Klemme 95) mit einem Leitungs-
querschnitt von mindestens 10 mm
•
Zwei getrennt verlegte Erdungskabel, die die
vorgeschriebenen Maße einhalten
Weitere Informationen finden Sie in EN/IEC61800-5-1.
Fehlerstromschutzschalter
Wenn Fehlerstromschutzschalter (RCD), auch als
Erdschlusstrennschalter bezeichnet, zum Einsatz kommen,
sind die folgenden Anforderungen einzuhalten:
•
Verwenden Sie RCD mit Einschaltverzögerung, um
Fehler durch transiente Erdströme zu vermeiden.
•
Verwenden Sie Fehlerstromschutzschalter mit
Einschaltverzögerung, um Fehler durch transiente
Erdströme zu vermeiden.
MG07B303
Projektierungshandbuch
•
Leakage current
THDv=0%
THDv=5%
Abbildung 2.31 Hauptbeiträge zum Ableitstrom
Leakage current [mA]
Abbildung 2.32 Einfluss der Trennfrequenz des Fehlerstrom-
2
schutzschalters auf das, auf was reagiert wird/was gemessen
wird
Nähere Angaben finden Sie im Anwendungshinweis zum
Fehlerstromschutzschalter.
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
Bemessen Sie Fehlerstromschutzschalter in Bezug
auf Systemkonfiguration und Umgebungsbedin-
gungen.
RCD with low f
cut-
RCD with high f
50 Hz
150 Hz
Mains
3rd harmonics
cut-
f
Frequency
sw
Cable
100 Hz
2 kHz
100 kHz
43
2
2
