Liste Der Warnungen Und Alarmmeldungen - Danfoss VLT HVAC Drive FC 102 Produkthandbuch

Diagnose und Fehlersuche
Anzeige von Warn- und Alarmmeldungen
•
Eine Warnung wird im LCP neben der
Warnnummer angezeigt.
•
Ein Alarm blinkt zusammen mit der
Alarmnummer.
Status
0.0Hz
Earth Fault [A14]
Auto Remote Trip

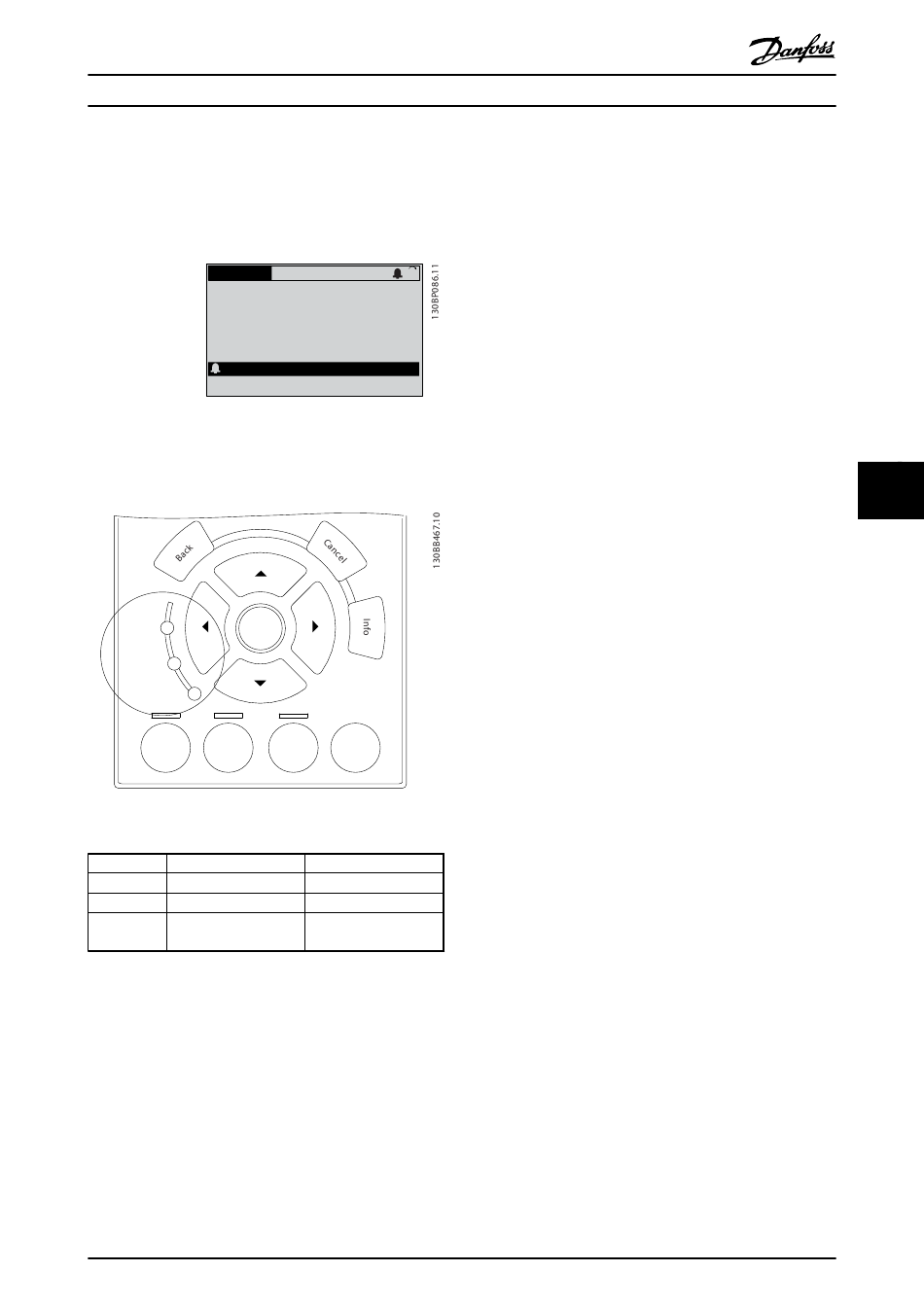

Abbildung 7.2 Anzeige von Alarmen – Beispiel
Neben dem Text und dem Alarmcode im LCP des Frequen-
zumrichters leuchten 3 Zustandsanzeigen auf.
OK
On
Warn.
Alarm
Hand
Off
on
Abbildung 7.3 Kontrollanzeigen zur Anzeige des Zustands
Warnung LED
Warnung On
Alarm Off
Abschaltblo- On
ckierung
Tabelle 7.5 Erklärungen der Kontrollanzeigen zur Anzeige des Zustands
7.3 Liste der Warnungen und
Alarmmeldungen
Die nachstehenden Warn-/Alarminformationen beschreiben
den Warn-/Alarmzustand, geben die wahrscheinliche
Ursache des Zustands sowie Einzelheiten zur Abhilfe und
zu den entsprechenden Verfahren zur Fehlersuche und -
behebung an.
WARNUNG 1, 10 Volt niedrig
Die Spannung von Klemme 50 an der Steuerkarte ist unter
10 Volt.
Produkthandbuch für VLT
1(1)
0.000kW 0.00A
0.0Hz
0
Auto
Reset
on
Alarm LED
Off
AN (blinkt)
AN (blinkt)
MG11AJ03 - Ver. 2013-11-01
®
HVAC Drive
Die 10-Volt-Versorgung ist überlastet. Verringern Sie die
Last an Klemme 50. Max. 15 mA oder min. 590 Ω.
Ein Kurzschluss in einem angeschlossenen Potenziometer
oder eine falsche Verkabelung des Potenziometers können
diesen Zustand verursachen.
Fehlersuche und -behebung
Entfernen Sie das Kabel an Klemme 50. Wenn der
Frequenzumrichter die Warnung nicht mehr
anzeigt, liegt ein Problem mit der Verkabelung
vor. Zeigt er die Warnung weiterhin an, tauschen
Sie die Steuerkarte aus.
WARNUNG/ALARM 2, Signalfehler
Der Frequenzumrichter zeigt diese Warnung oder diesen
Alarm nur an, wenn Sie dies in 6-01 Signalausfall Funktion
programmiert haben. Das Signal an einem der
Analogeingänge liegt unter 50 % des Mindestwerts, der für
diesen Eingang programmiert ist. Dieser Zustand kann
durch ein gebrochenes Kabel oder ein defektes Gerät, das
das Signal sendet, verursacht werden.
Fehlersuche und -behebung
Prüfen Sie die Anschlüsse an allen Analogein-
gangsklemmen: Steuerkartenklemmen 53 und 54
für Signale, Klemme 55 Bezugspotenzial. MCB
101, Klemmen 11 und 12 für Signale, Klemme 10
Bezugspotenzial, MCB 109, Klemmen 1, 3, 5 für
Signale, Klemmen 2, 4, 6 Bezugspotenzial.
Prüfen Sie, ob die Programmierung des Frequen-
zumrichters und Schaltereinstellungen mit dem
Analogsignaltyp übereinstimmen.
Prüfen Sie das Signal an den Eingangsklemmen.
WARNUNG/ALARM 4, Netzunsymmetrie
Versorgungsseitig fehlt eine Phase, oder das Ungleich-
gewicht der Netzspannung ist zu hoch. Diese Meldung
erscheint im Falle eines Fehlers im Eingangsgleichrichter
des Frequenzumrichters. Sie können die Optionen in
14-12 Netzphasen-Unsymmetrie programmieren.
Fehlersuche und -behebung
Kontrollieren Sie die Versorgungsspannung und
die Versorgungsströme zum Frequenzumrichter.
WARNUNG 5, DC-Spannung hoch
Die Zwischenkreisspannung (DC) liegt oberhalb der
Überspannungsgrenze des Steuersystems. Die Grenze ist
abhängig von der Nennspannung des Frequenzumrichters.
Das Gerät bleibt aktiv.
WARNUNG 6, DC-Spannung niedrig
Die Zwischenkreisspannung (DC) liegt unter dem
Spannungsgrenzwert des Steuersystems. Die Grenze ist
abhängig von der Nennspannung des Frequenzumrichters.
Das Gerät bleibt aktiv.
