Loop
RS
SORG

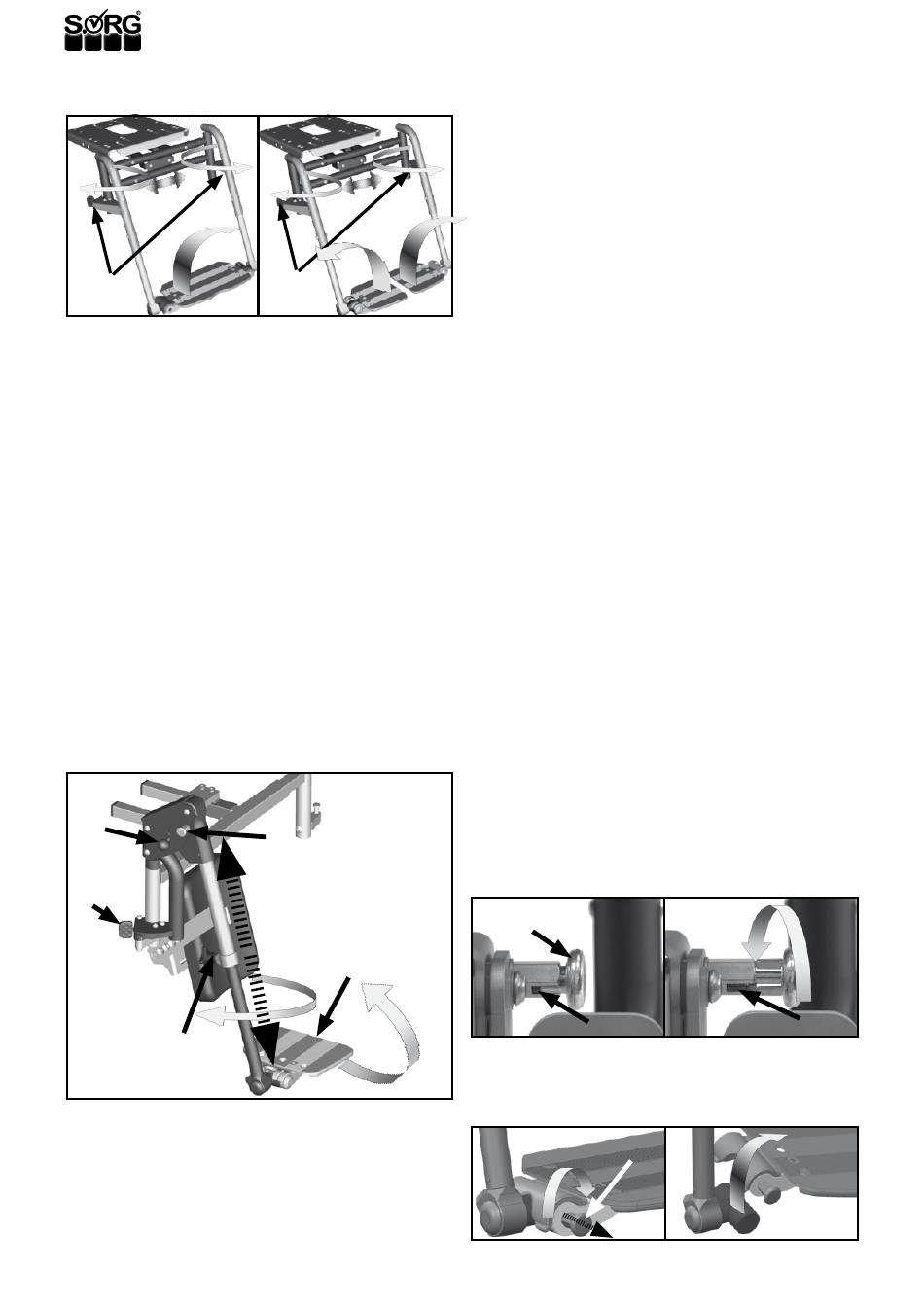

3.5.4 Beinstütze abschwenkbar und abnehm-
bar, Fußplatte durchgehend oder geteilt
(A)
Zum Ein- und Aussteigen:
• klappen Sie die Fußplatte/n seitlich hoch,
• drücken die Schnapp-Verschlusshebel (A)
• und schwenken die Beinstütze beidseitig um
90° nach außen.
Zum Entfernen der kompletten Beinstütze:
• ziehen Sie den nach außen geklappten Teil
nach oben aus dem Halterungsrohr.
Zum Einsetzen der Beinstütze:
• führen Sie den um 90° nach außen gedrehten
Teil wieder in das Halterungsrohr,
• drehen ihn um 90° nach vorne, dass er in den
innenliegenden Arretierungsstift einrastet. Nur
so kann sich der Schnapp-Verschlusshebel
wieder schließen.
3.5.5 Beinstütze abnehmbar, ab- und hoch-
schwenkbar
Zum Ein- oder Aussteigen verfahren Sie bitte, wie be-
reits beschrieben.
(8)
(E)
(A)
(D)
Zum Abnehmen der Beinstütze:
• Drücken Sie den Schnapp-Verschlusshebel (A),
• drehen Sie die Beinstütze beidseitig um
90°nach außen
• und ziehen Sie den nach außen gedrehten Teil
nach oben aus dem Halterungsrohr.
26
(6)
(A)
(B)
(C)
Zum Einsetzen der Beinstütze:
• Führen Sie den um 90° nach außen gedrehten
Teil wieder in das Halterungsrohr,
(7)
• drehen ihn um 90° nach vorne, dass er in den in-
nenliegenden Arretierungsstift einrastet. Nur so
kann sich der Schnapp-Verschlusshebel (A) wie-
der schließen.
Zum Hochschwenken der Beinstützen:
• Zugschnapper (8B) aus dem Schlitz (9B) ziehen,
• den Zugschnapper um 90° drehen,
• Fußplatte (8C) hochschwenken und in
gewünschte verriegelbare Position bringen so
dass der Kugelknopf (8E) einrastet,
• Zugschnapper (8B) wieder um 90° drehen,
bis er in den Schlitz (9B) eingerastet ist.
Zum Runterschwenken der Beinstützen:
• Zugschnapper (8B) aus dem Schlitz (9B) ziehen,
• den Zugschnapper um 90° drehen,
• Kugelknopf (8E) nach oben drücken.
• Fußplatte (8C) runterschwenken,
• Kugelknopf (8E) loslassen bis dieser wieder
einrastet,
• und Zugschnapper (8B) wieder um 90°
drehen, bis er in den Schlitz (9B) eingerastet ist.
Zum Verändern der Länge:
• Lösen Sie die Sterngriffschraube (8D),
• versetzen Sie die Fußplatte in die neue
Position
• und drehen die Sterngriffschraube (8D) wieder
fest zu.
Die Wadenauflagen werden von Ihrem Reha-Techniker
auf Ihre Maße eingestellt.
3.5.6 Verriegelung
Die Beinstützen können auf der Rückseite der Fuß-
platte in senkrechter Position verriegelt werden.
(9) Zum Lösen der Verriegelung:
• ziehen Sie den Zugschnapper (A) aus dem
Schlitz (B) heraus
• und drehen ihn um 90°.
Zum Verriegeln verfahren Sie bitte umgekehrt.
(9)
(A)
(10) Die Verriegelung der Beinstützen N° (6) erfolgt
auf die gleiche Weise aber am Verschlussteil der Fuß-
platte vorne rechts (in Fahrtrichtung). Verfahren Sie
bitte analog.
(10)
(B)
(A)
(B)
