3.5 Baugruppe Beinstützen
3.5.2 Fußplatte hochschwenkbar, geteilt

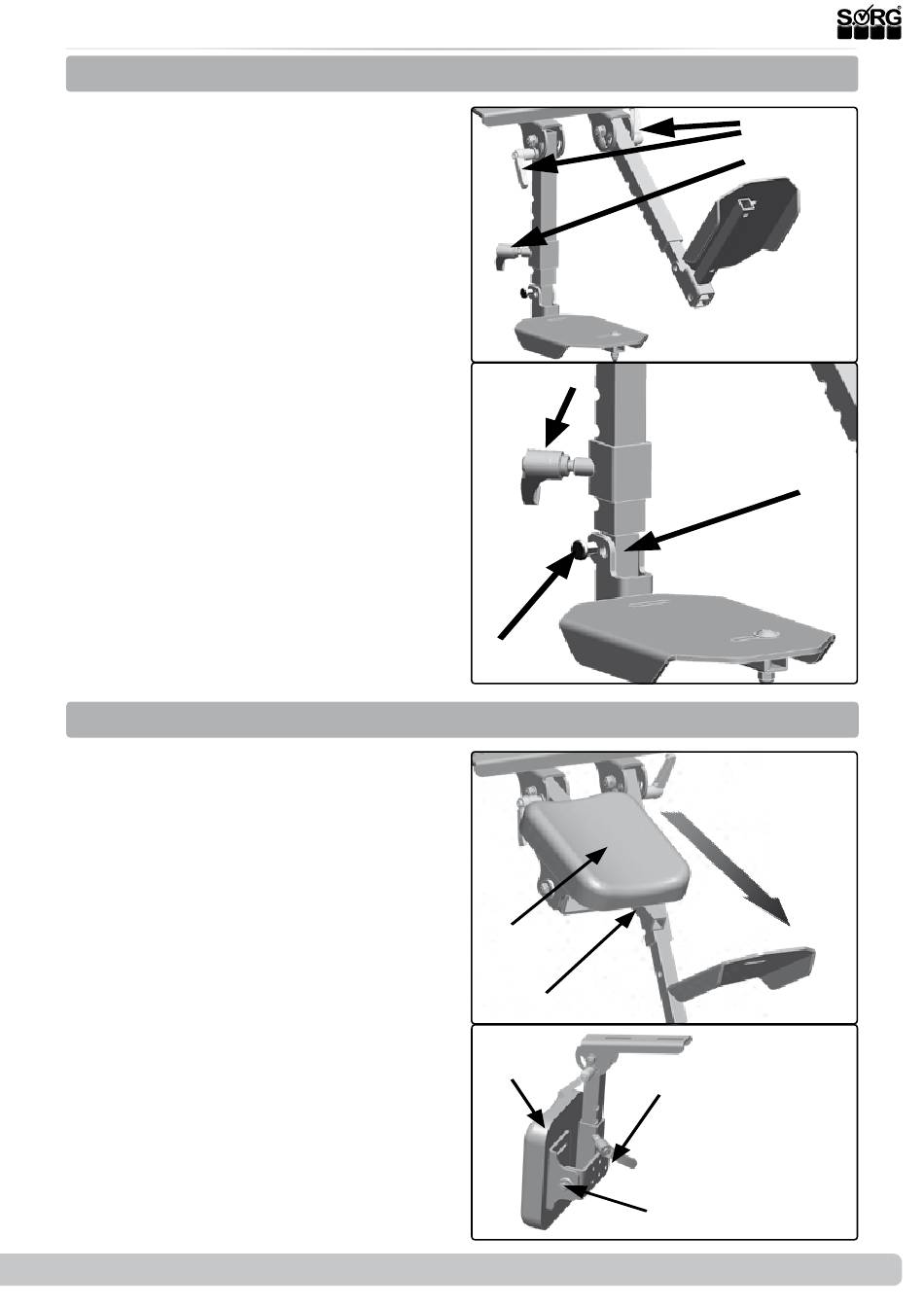

(1) Zum Hochschwenken der Beinstütze:
• Sichern Sie den Rollstuhl gegen Wegrol-
len durch Schließen der Feststellbrem-
sen und aktivieren Sie den Kippschutz.
• Lösen Sie beidseitig den Klemmhebel
(A),
• bringen Sie die Beinstütze/n in die ge-
wünschte Position
• und drehen Sie den/die Klemmhebel
(A) wieder fest zu.
(2) Zum Ausgleich der Länge:
• Lösen Sie beidseitig den/die Klemmhe-
bel (B),
• ziehen das untere Ende (C) der
Beinstütze/n auf die gewünschte Länge
• und drehen Sie den/die Klemmhebel
(B) wieder fest zu.

3.5.3 Beinlagerung

(3+4) Zum Einstellen der Position:
• Lösen Sie den Klemmhebel (A) auf der
Unterseite des Polsters (B), (siehe Bild
4A),
• bringen Sie das Polster (B) in die ge-
wünschte Position
• und drehen Sie den Klemmhebel (A)
wieder fest zu.
Zum Einstellen des Neigungswinkels:
• Lösen Sie die Schrauben (C) des Pols-
terhalters auf beiden Seiten innen und
außen,
• bringen Sie das Polster (B) in die ge-
wünschte Position
• und drehen Sie die Schrauben (C) wie-
der fest zu.
2019-07-05
(1)
(2)
(D)
(3)
(B)
(4)
(B)
Serviceheft Mio Move
(B)
(A)
(A)
(C)
(A)
(B)
(C)
17 von 32
