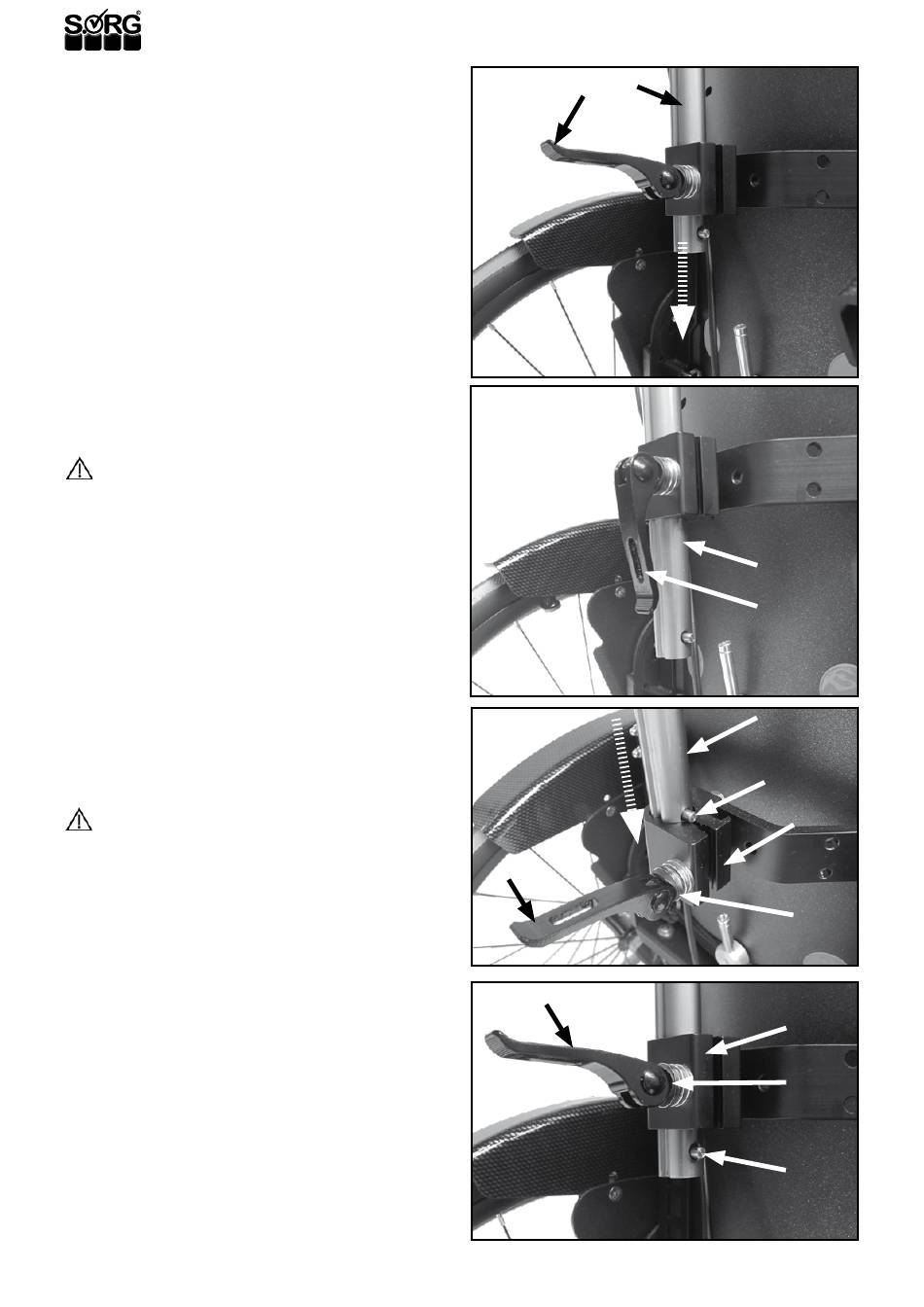

3.4.1 Schiebegriffe/Schiebebügel
Bei allen Arten der Schiebehilfen verfahren Sie in sinn-
gemäßer Weise.
(1+2) Höhenverstellung:
• Öffnen Sie die Exzenterspanner (A),
• bringen Sie den/die Schiebebügel/griffe (B) in
die gewünschte Position
• und schließen Sie die Exzenterspanner (A)
ganz.
(3+4) Einsetzen:
• Öffnen Sie die Exzenterspanner (A),
• drücken Sie die Stativfeder (C) nach innen und
• führen Sie das Rohr (B) in die Halterung (D) ein.
• (3) Nach dem Einführen muss die Stativfeder
(C) auf der Unterseite der Halterung (D) deutlich
sichtbar aus dem Rohr ragen.
• Schließen Sie den Exzenterspanner (A) wieder.
ACHTUNG
Die Rundung am Ende des Exzenterspanners
(A) muss immer bündig mit der Halbschale (E)
schließen. Bei einem nichtbündigen Sitz des
Exzenterspanners (A) in der Halbschale (E) ist
seine Funktionstüchtigkeit nicht gewährleistet.
(1-4) Entfernen:
• Öffnen Sie die Exzenterspanner (A),
• führen Sie das Rohr (B) so weit nach oben, bis
die Stativfeder (C) an der Unterseite der Halte-
rung (D) anstößt,
• drücken Sie die Stativfeder (C) so weit nach in-
nen, dass sie durch die Halterung (D) gleiten
kann und
• ziehen Sie den/die Schiebebügel/griffe nach
oben aus der Halterung (D).
ACHTUNG
Beachten Sie die allgemeinen Sicherheitshinweise.
22
(1)
(A)
(B)
(2)
(3)
(A)
(4)
(A)
(B)
(A)
(B)
(C)
(D)
(E)
(D)
(E)
(C)
