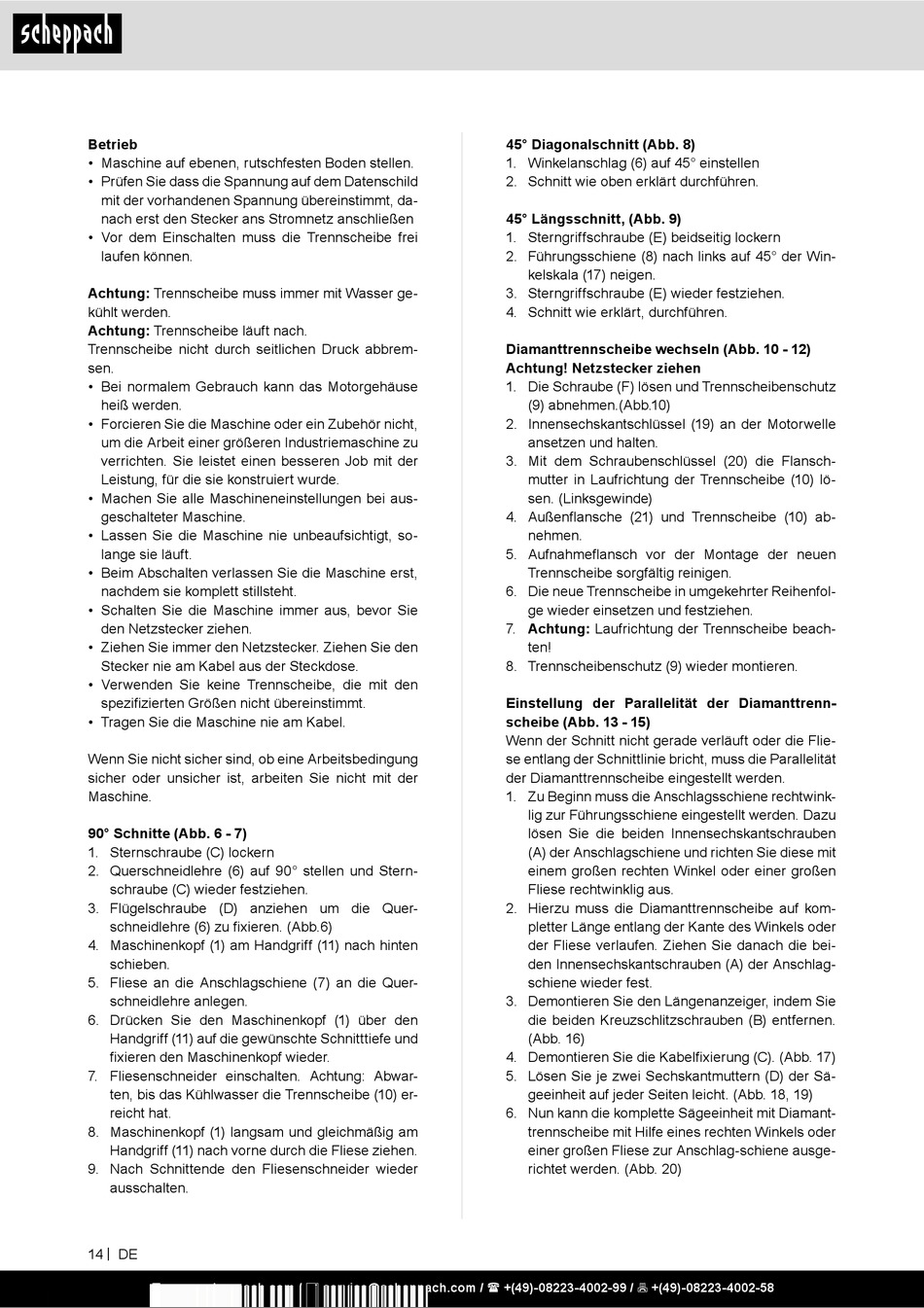

Betrieb

• Maschine auf ebenen, rutschfesten Boden stellen.
• Prüfen Sie dass die Spannung auf dem Datenschild
mit der vorhandenen Spannung übereinstimmt, da-
nach erst den Stecker ans Stromnetz anschließen
• Vor dem Einschalten muss die Trennscheibe frei
laufen können.
Achtung: Trennscheibe muss immer mit Wasser ge-
kühlt werden.
Achtung: Trennscheibe läuft nach.
Trennscheibe nicht durch seitlichen Druck abbrem-
sen.
• Bei normalem Gebrauch kann das Motorgehäuse
heiß werden.
• Forcieren Sie die Maschine oder ein Zubehör nicht,
um die Arbeit einer größeren Industriemaschine zu
verrichten. Sie leistet einen besseren Job mit der
Leistung, für die sie konstruiert wurde.
• Machen Sie alle Maschineneinstellungen bei aus-
geschalteter Maschine.
• Lassen Sie die Maschine nie unbeaufsichtigt, so-
lange sie läuft.
• Beim Abschalten verlassen Sie die Maschine erst,
nachdem sie komplett stillsteht.
• Schalten Sie die Maschine immer aus, bevor Sie
den Netzstecker ziehen.
• Ziehen Sie immer den Netzstecker. Ziehen Sie den
Stecker nie am Kabel aus der Steckdose.
• Verwenden Sie keine Trennscheibe, die mit den
spezifizierten Größen nicht übereinstimmt.
• Tragen Sie die Maschine nie am Kabel.
Wenn Sie nicht sicher sind, ob eine Arbeitsbedingung
sicher oder unsicher ist, arbeiten Sie nicht mit der
Maschine.
90° Schnitte (Abb. 6 - 7)
1. Sternschraube (C) lockern
2. Querschneidlehre (6) auf 90° stellen und Stern-
schraube (C) wieder festziehen.
3. Flügelschraube (D) anziehen um die Quer-
schneidlehre (6) zu fixieren. (Abb.6)
4. Maschinenkopf (1) am Handgriff (11) nach hinten
schieben.
5. Fliese an die Anschlagschiene (7) an die Quer-
schneidlehre anlegen.
6. Drücken Sie den Maschinenkopf (1) über den
Handgriff (11) auf die gewünschte Schnitttiefe und
fixieren den Maschinenkopf wieder.
7. Fliesenschneider einschalten. Achtung: Abwar-
ten, bis das Kühlwasser die Trennscheibe (10) er-
reicht hat.
8. Maschinenkopf (1) langsam und gleichmäßig am
Handgriff (11) nach vorne durch die Fliese ziehen.
9. Nach Schnittende den Fliesenschneider wieder
ausschalten.
14 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
45° Diagonalschnitt (Abb. 8)
1. Winkelanschlag (6) auf 45° einstellen
2. Schnitt wie oben erklärt durchführen.
45° Längsschnitt, (Abb. 9)
1. Sterngriffschraube (E) beidseitig lockern
2. Führungsschiene (8) nach links auf 45° der Win-
kelskala (17) neigen.
3. Sterngriffschraube (E) wieder festziehen.
4. Schnitt wie erklärt, durchführen.
Diamanttrennscheibe wechseln (Abb. 10 - 12)
Achtung! Netzstecker ziehen
1. Die Schraube (F) lösen und Trennscheibenschutz
(9) abnehmen.(Abb.10)
2. Innensechskantschlüssel (19) an der Motorwelle
ansetzen und halten.
3. Mit dem Schraubenschlüssel (20) die Flansch-
mutter in Laufrichtung der Trennscheibe (10) lö-
sen. (Linksgewinde)
4. Außenflansche (21) und Trennscheibe (10) ab-
nehmen.
5. Aufnahmeflansch vor der Montage der neuen
Trennscheibe sorgfältig reinigen.
6. Die neue Trennscheibe in umgekehrter Reihenfol-
ge wieder einsetzen und festziehen.
7. Achtung: Laufrichtung der Trennscheibe beach-
ten!
8. Trennscheibenschutz (9) wieder montieren.
Einstellung der Parallelität der Diamanttrenn-
scheibe (Abb. 13 - 15)
Wenn der Schnitt nicht gerade verläuft oder die Flie-
se entlang der Schnittlinie bricht, muss die Parallelität
der Diamanttrennscheibe eingestellt werden.
1. Zu Beginn muss die Anschlagsschiene rechtwink-
lig zur Führungsschiene eingestellt werden. Dazu
lösen Sie die beiden Innensechskantschrauben
(A) der Anschlagschiene und richten Sie diese mit
einem großen rechten Winkel oder einer großen
Fliese rechtwinklig aus.
2. Hierzu muss die Diamanttrennscheibe auf kom-
pletter Länge entlang der Kante des Winkels oder
der Fliese verlaufen. Ziehen Sie danach die bei-
den Innensechskantschrauben (A) der Anschlag-
schiene wieder fest.
3. Demontieren Sie den Längenanzeiger, indem Sie
die beiden Kreuzschlitzschrauben (B) entfernen.
(Abb. 16)
4. Demontieren Sie die Kabelfixierung (C). (Abb. 17)
5. Lösen Sie je zwei Sechskantmuttern (D) der Sä-
geeinheit auf jeder Seiten leicht. (Abb. 18, 19)
6. Nun kann die komplette Sägeeinheit mit Diamant-
trennscheibe mit Hilfe eines rechten Winkels oder
einer großen Fliese zur Anschlag-schiene ausge-
richtet werden. (Abb. 20)
