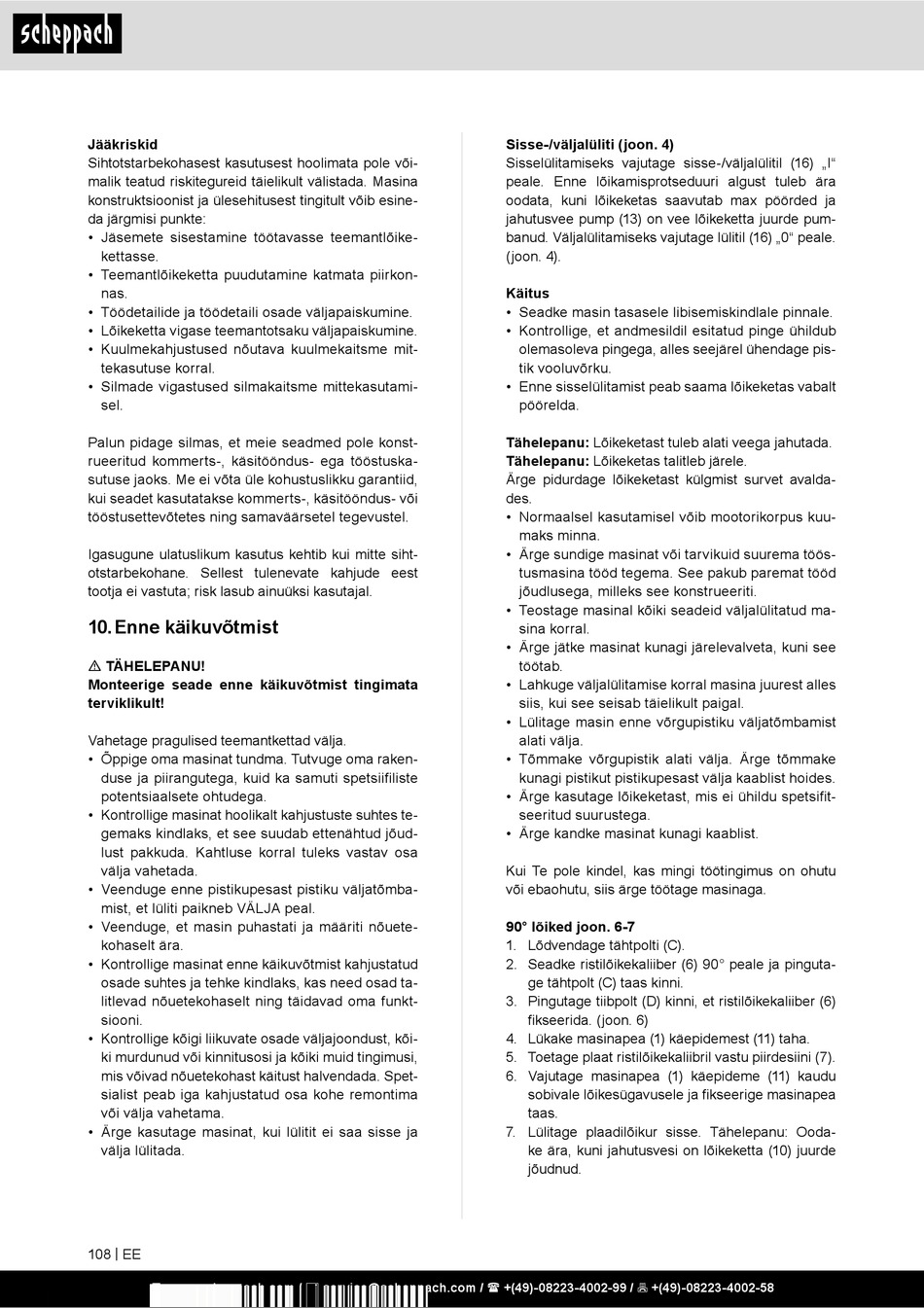

Jääkriskid
Sihtotstarbekohasest kasutusest hoolimata pole või-
malik teatud riskitegureid täielikult välistada. Masina
konstruktsioonist ja ülesehitusest tingitult võib esine-
da järgmisi punkte:
• Jäsemete sisestamine töötavasse teemantlõike-
kettasse.
• Teemantlõikeketta puudutamine katmata piirkon-
nas.
• Töödetailide ja töödetaili osade väljapaiskumine.
• Lõikeketta vigase teemantotsaku väljapaiskumine.
• Kuulmekahjustused nõutava kuulmekaitsme mit-
tekasutuse korral.
• Silmade vigastused silmakaitsme mittekasutami-
sel.
Palun pidage silmas, et meie seadmed pole konst-
rueeritud kommerts-, käsitööndus- ega tööstuska-
sutuse jaoks. Me ei võta üle kohustuslikku garantiid,
kui seadet kasutatakse kommerts-, käsitööndus- või
tööstusettevõtetes ning samaväärsetel tegevustel.
Igasugune ulatuslikum kasutus kehtib kui mitte siht-
otstarbekohane. Sellest tulenevate kahjude eest
tootja ei vastuta; risk lasub ainuüksi kasutajal.
10. Enne käikuvõtmist
m TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
Vahetage pragulised teemantkettad välja.
• Õppige oma masinat tundma. Tutvuge oma raken-
duse ja piirangutega, kuid ka samuti spetsiifiliste
potentsiaalsete ohtudega.
• Kontrollige masinat hoolikalt kahjustuste suhtes te-
gemaks kindlaks, et see suudab ettenähtud jõud-
lust pakkuda. Kahtluse korral tuleks vastav osa
välja vahetada.
• Veenduge enne pistikupesast pistiku väljatõmba-
mist, et lüliti paikneb VÄLJA peal.
• Veenduge, et masin puhastati ja määriti nõuete-
kohaselt ära.
• Kontrollige masinat enne käikuvõtmist kahjustatud
osade suhtes ja tehke kindlaks, kas need osad ta-
litlevad nõuetekohaselt ning täidavad oma funkt-
siooni.
• Kontrollige kõigi liikuvate osade väljajoondust, kõi-
ki murdunud või kinnitusosi ja kõiki muid tingimusi,
mis võivad nõuetekohast käitust halvendada. Spet-
sialist peab iga kahjustatud osa kohe remontima
või välja vahetama.
• Ärge kasutage masinat, kui lülitit ei saa sisse ja
välja lülitada.
108 | EE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Sisse-/väljalüliti (joon. 4)
Sisselülitamiseks vajutage sisse-/väljalülitil (16) „I"
peale. Enne lõikamisprotseduuri algust tuleb ära
oodata, kuni lõikeketas saavutab max pöörded ja
jahutusvee pump (13) on vee lõikeketta juurde pum-
banud. Väljalülitamiseks vajutage lülitil (16) „0" peale.
(joon. 4).
Käitus
• Seadke masin tasasele libisemiskindlale pinnale.
• Kontrollige, et andmesildil esitatud pinge ühildub
olemasoleva pingega, alles seejärel ühendage pis-
tik vooluvõrku.
• Enne sisselülitamist peab saama lõikeketas vabalt
pöörelda.
Tähelepanu: Lõikeketast tuleb alati veega jahutada.
Tähelepanu: Lõikeketas talitleb järele.
Ärge pidurdage lõikeketast külgmist survet avalda-
des.
• Normaalsel kasutamisel võib mootorikorpus kuu-
maks minna.
• Ärge sundige masinat või tarvikuid suurema töös-
tusmasina tööd tegema. See pakub paremat tööd
jõudlusega, milleks see konstrueeriti.
• Teostage masinal kõiki seadeid väljalülitatud ma-
sina korral.
• Ärge jätke masinat kunagi järelevalveta, kuni see
töötab.
• Lahkuge väljalülitamise korral masina juurest alles
siis, kui see seisab täielikult paigal.
• Lülitage masin enne võrgupistiku väljatõmbamist
alati välja.
• Tõmmake võrgupistik alati välja. Ärge tõmmake
kunagi pistikut pistikupesast välja kaablist hoides.
• Ärge kasutage lõikeketast, mis ei ühildu spetsifit-
seeritud suurustega.
• Ärge kandke masinat kunagi kaablist.
Kui Te pole kindel, kas mingi töötingimus on ohutu
või ebaohutu, siis ärge töötage masinaga.
90° lõiked joon. 6-7
1. Lõdvendage tähtpolti (C).
2. Seadke ristilõikekaliiber (6) 90° peale ja pinguta-
ge tähtpolt (C) taas kinni.
3. Pingutage tiibpolt (D) kinni, et ristilõikekaliiber (6)
fikseerida. (joon. 6)
4. Lükake masinapea (1) käepidemest (11) taha.
5. Toetage plaat ristilõikekaliibril vastu piirdesiini (7).
6. Vajutage masinapea (1) käepideme (11) kaudu
sobivale lõikesügavusele ja fikseerige masinapea
taas.
7. Lülitage plaadilõikur sisse. Tähelepanu: Ooda-
ke ära, kuni jahutusvesi on lõikeketta (10) juurde
jõudnud.
