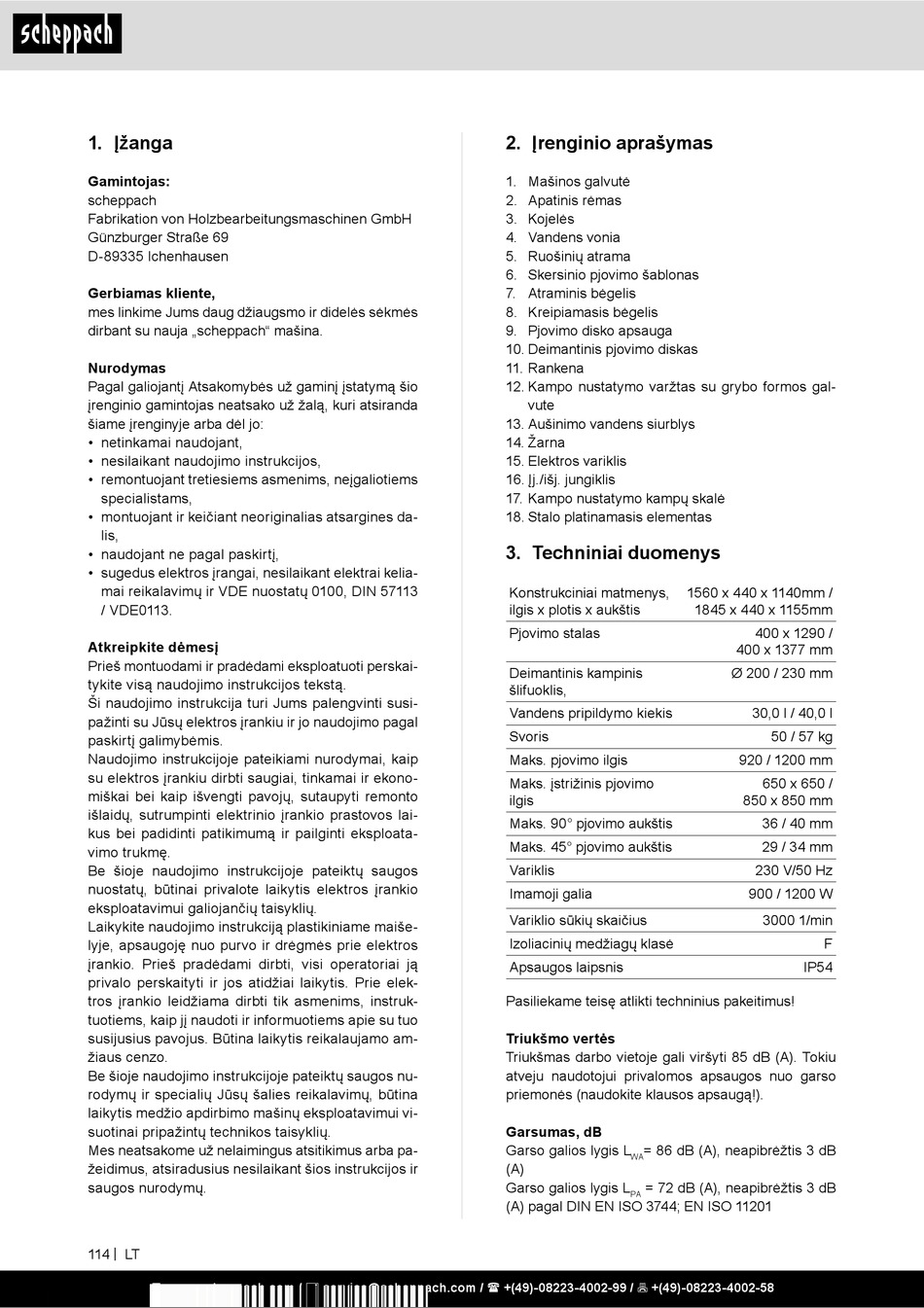

1. Įžanga
Gamintojas:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Gerbiamas kliente,
mes linkime Jums daug džiaugsmo ir didelės sėkmės
dirbant su nauja „scheppach" mašina.
Nurodymas
Pagal galiojantį Atsakomybės už gaminį įstatymą šio
įrenginio gamintojas neatsako už žalą, kuri atsiranda
šiame įrenginyje arba dėl jo:
• netinkamai naudojant,
• nesilaikant naudojimo instrukcijos,
• remontuojant tretiesiems asmenims, neįgaliotiems
specialistams,
• montuojant ir keičiant neoriginalias atsargines da-
lis,
• naudojant ne pagal paskirtį,
• sugedus elektros įrangai, nesilaikant elektrai kelia-
mai reikalavimų ir VDE nuostatų 0100, DIN 57113
/ VDE0113.
Atkreipkite dėmesį
Prieš montuodami ir pradėdami eksploatuoti perskai-
tykite visą naudojimo instrukcijos tekstą.
Ši naudojimo instrukcija turi Jums palengvinti susi-
pažinti su Jūsų elektros įrankiu ir jo naudojimo pagal
paskirtį galimybėmis.
Naudojimo instrukcijoje pateikiami nurodymai, kaip
su elektros įrankiu dirbti saugiai, tinkamai ir ekono-
miškai bei kaip išvengti pavojų, sutaupyti remonto
išlaidų, sutrumpinti elektrinio įrankio prastovos lai-
kus bei padidinti patikimumą ir pailginti eksploata-
vimo trukmę.
Be šioje naudojimo instrukcijoje pateiktų saugos
nuostatų, būtinai privalote laikytis elektros įrankio
eksploatavimui galiojančių taisyklių.
Laikykite naudojimo instrukciją plastikiniame maiše-
lyje, apsaugoję nuo purvo ir drėgmės prie elektros
įrankio. Prieš pradėdami dirbti, visi operatoriai ją
privalo perskaityti ir jos atidžiai laikytis. Prie elek-
tros įrankio leidžiama dirbti tik asmenims, instruk-
tuotiems, kaip jį naudoti ir informuotiems apie su tuo
susijusius pavojus. Būtina laikytis reikalaujamo am-
žiaus cenzo.
Be šioje naudojimo instrukcijoje pateiktų saugos nu-
rodymų ir specialių Jūsų šalies reikalavimų, būtina
laikytis medžio apdirbimo mašinų eksploatavimui vi-
suotinai pripažintų technikos taisyklių.
Mes neatsakome už nelaimingus atsitikimus arba pa-
žeidimus, atsiradusius nesilaikant šios instrukcijos ir
saugos nurodymų.
114 | LT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2. Įrenginio aprašymas
1. Mašinos galvutė
2. Apatinis rėmas
3. Kojelės
4. Vandens vonia
5. Ruošinių atrama
6. Skersinio pjovimo šablonas
7. Atraminis bėgelis
8. Kreipiamasis bėgelis
9. Pjovimo disko apsauga
10. Deimantinis pjovimo diskas
11. Rankena
12. Kampo nustatymo varžtas su grybo formos gal-
vute
13. Aušinimo vandens siurblys
14. Žarna
15. Elektros variklis
16. Įj./išj. jungiklis
17. Kampo nustatymo kampų skalė
18. Stalo platinamasis elementas

3. Techniniai duomenys

Konstrukciniai matmenys,
ilgis x plotis x aukštis
Pjovimo stalas
Deimantinis kampinis
šlifuoklis,
Vandens pripildymo kiekis
Svoris
Maks. pjovimo ilgis
Maks. įstrižinis pjovimo
ilgis
Maks. 90° pjovimo aukštis
Maks. 45° pjovimo aukštis
Variklis
Imamoji galia
Variklio sūkių skaičius
Izoliacinių medžiagų klasė
Apsaugos laipsnis
Pasiliekame teisę atlikti techninius pakeitimus!
Triukšmo vertės
Triukšmas darbo vietoje gali viršyti 85 dB (A). Tokiu
atveju naudotojui privalomos apsaugos nuo garso
priemonės (naudokite klausos apsaugą!).
Garsumas, dB
Garso galios lygis L = 86 dB (A), neapibrėžtis 3 dB
WA
(A)
Garso galios lygis L = 72 dB (A), neapibrėžtis 3 dB
PA
(A) pagal DIN EN ISO 3744; EN ISO 11201
1560 x 440 x 1140mm /
1845 x 440 x 1155mm
400 x 1290 /
400 x 1377 mm
Ø 200 / 230 mm
30,0 l / 40,0 l
50 / 57 kg
920 / 1200 mm
650 x 650 /
850 x 850 mm
36 / 40 mm
29 / 34 mm
230 V/50 Hz
900 / 1200 W
3000 1/min
F
IP54
