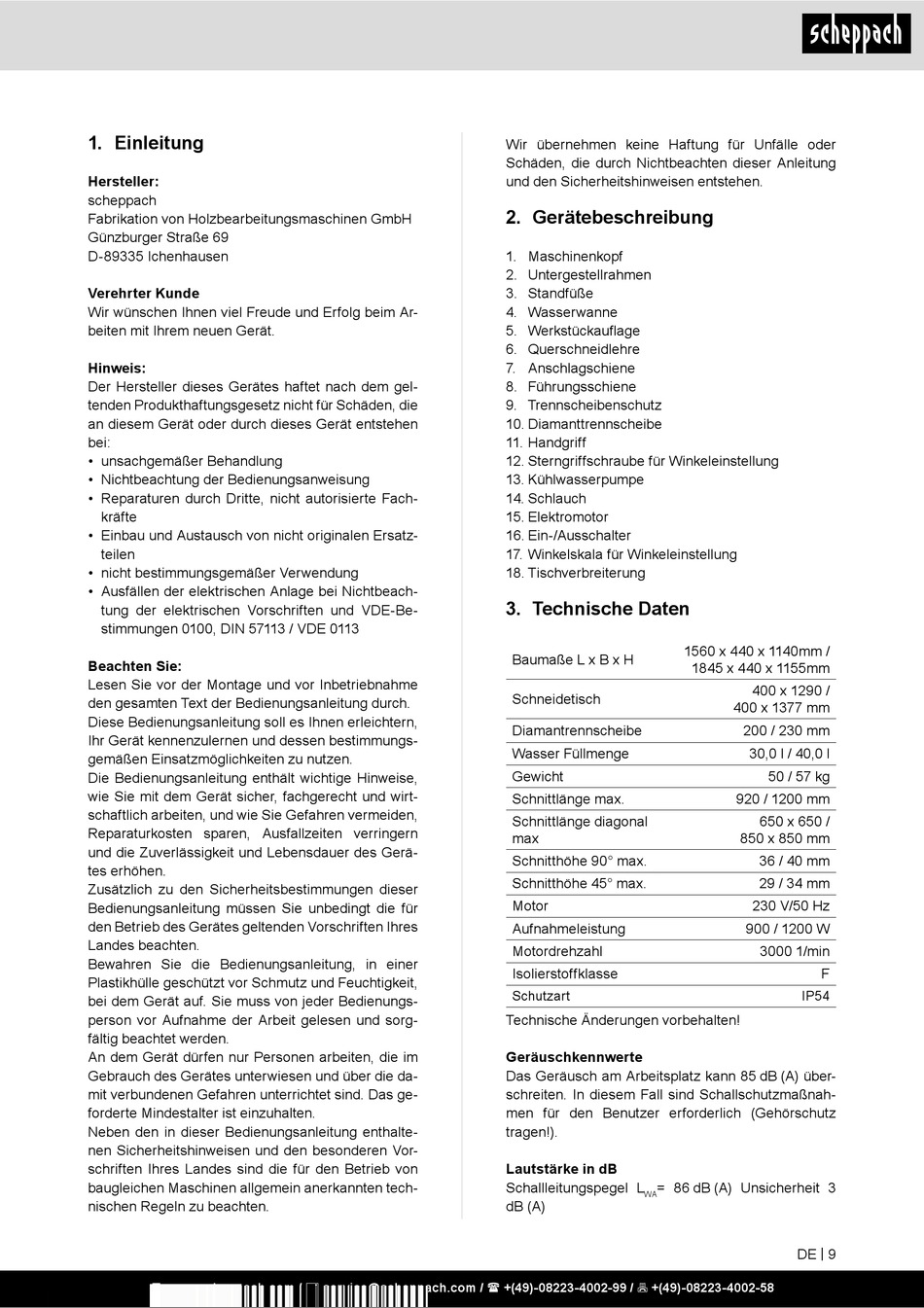

1. Einleitung

Hersteller:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde
Wir wünschen Ihnen viel Freude und Erfolg beim Ar-
beiten mit Ihrem neuen Gerät.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem gel-
tenden Produkthaftungsgesetz nicht für Schäden, die
an diesem Gerät oder durch dieses Gerät entstehen
bei:
• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanweisung
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte
• Einbau und Austausch von nicht originalen Ersatz-
teilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Be-
stimmungen 0100, DIN 57113 / VDE 0113
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme
den gesamten Text der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern,
Ihr Gerät kennenzulernen und dessen bestimmungs-
gemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise,
wie Sie mit dem Gerät sicher, fachgerecht und wirt-
schaftlich arbeiten, und wie Sie Gefahren vermeiden,
Reparaturkosten sparen, Ausfallzeiten verringern
und die Zuverlässigkeit und Lebensdauer des Gerä-
tes erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser
Bedienungsanleitung müssen Sie unbedingt die für
den Betrieb des Gerätes geltenden Vorschriften Ihres
Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer
Plastikhülle geschützt vor Schmutz und Feuchtigkeit,
bei dem Gerät auf. Sie muss von jeder Bedienungs-
person vor Aufnahme der Arbeit gelesen und sorg-
fältig beachtet werden.
An dem Gerät dürfen nur Personen arbeiten, die im
Gebrauch des Gerätes unterwiesen und über die da-
mit verbundenen Gefahren unterrichtet sind. Das ge-
forderte Mindestalter ist einzuhalten.
Neben den in dieser Bedienungsanleitung enthalte-
nen Sicherheitshinweisen und den besonderen Vor-
schriften Ihres Landes sind die für den Betrieb von
baugleichen Maschinen allgemein anerkannten tech-
nischen Regeln zu beachten.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
2. Gerätebeschreibung
1. Maschinenkopf
2. Untergestellrahmen
3. Standfüße
4. Wasserwanne
5. Werkstückauflage
6. Querschneidlehre
7. Anschlagschiene
8. Führungsschiene
9. Trennscheibenschutz
10. Diamanttrennscheibe
11. Handgriff
12. Sterngriffschraube für Winkeleinstellung
13. Kühlwasserpumpe
14. Schlauch
15. Elektromotor
16. Ein-/Ausschalter
17. Winkelskala für Winkeleinstellung
18. Tischverbreiterung

3. Technische Daten

Baumaße L x B x H
Schneidetisch
Diamantrennscheibe
Wasser Füllmenge
Gewicht
Schnittlänge max.
Schnittlänge diagonal
max
Schnitthöhe 90° max.
Schnitthöhe 45° max.
Motor
Aufnahmeleistung
Motordrehzahl
Isolierstoffklasse
Schutzart
Technische Änderungen vorbehalten!
Geräuschkennwerte
Das Geräusch am Arbeitsplatz kann 85 dB (A) über-
schreiten. In diesem Fall sind Schallschutzmaßnah-
men für den Benutzer erforderlich (Gehörschutz
tragen!).
Lautstärke in dB
Schallleitungspegel L = 86 dB (A) Unsicherheit 3
WA
dB (A)
1560 x 440 x 1140mm /
1845 x 440 x 1155mm
400 x 1290 /
400 x 1377 mm
200 / 230 mm
30,0 l / 40,0 l
50 / 57 kg
920 / 1200 mm
650 x 650 /
850 x 850 mm
36 / 40 mm
29 / 34 mm
230 V/50 Hz
900 / 1200 W
3000 1/min
F
IP54
DE | 9
