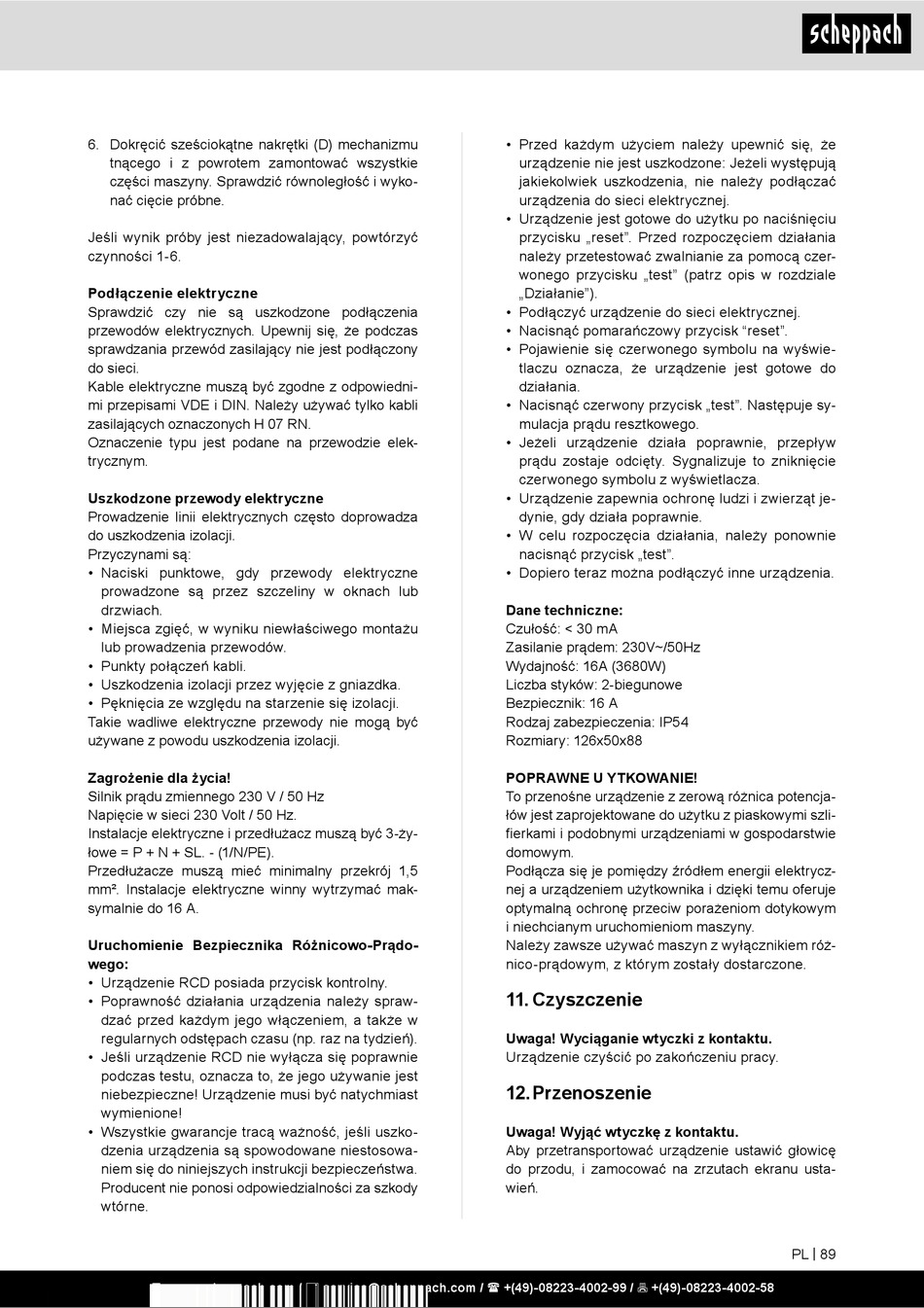

6. Dokręcić sześciokątne nakrętki (D) mechanizmu
tnącego i z powrotem zamontować wszystkie
części maszyny. Sprawdzić równoległość i wyko-
nać cięcie próbne.
Jeśli wynik próby jest niezadowalający, powtórzyć
czynności 1-6.
Podłączenie elektryczne
Sprawdzić czy nie są uszkodzone podłączenia
przewodów elektrycznych. Upewnij się, że podczas
sprawdzania przewód zasilający nie jest podłączony
do sieci.
Kable elektryczne muszą być zgodne z odpowiedni-
mi przepisami VDE i DIN. Należy używać tylko kabli
zasilających oznaczonych H 07 RN.
Oznaczenie typu jest podane na przewodzie elek-
trycznym.
Uszkodzone przewody elektryczne
Prowadzenie linii elektrycznych często doprowadza
do uszkodzenia izolacji.
Przyczynami są:
• Naciski punktowe, gdy przewody elektryczne
prowadzone są przez szczeliny w oknach lub
drzwiach.
• Miejsca zgięć, w wyniku niewłaściwego montażu
lub prowadzenia przewodów.
• Punkty połączeń kabli.
• Uszkodzenia izolacji przez wyjęcie z gniazdka.
• Pęknięcia ze względu na starzenie się izolacji.
Takie wadliwe elektryczne przewody nie mogą być
używane z powodu uszkodzenia izolacji.
Zagrożenie dla życia!
Silnik prądu zmiennego 230 V / 50 Hz
Napięcie w sieci 230 Volt / 50 Hz.
Instalacje elektryczne i przedłużacz muszą być 3-ży-
łowe = P + N + SL. - (1/N/PE).
Przedłużacze muszą mieć minimalny przekrój 1,5
mm². Instalacje elektryczne winny wytrzymać mak-
symalnie do 16 A.
Uruchomienie Bezpiecznika Różnicowo-Prądo-
wego:
• Urządzenie RCD posiada przycisk kontrolny.
• Poprawność działania urządzenia należy spraw-
dzać przed każdym jego włączeniem, a także w
regularnych odstępach czasu (np. raz na tydzień).
• Jeśli urządzenie RCD nie wyłącza się poprawnie
podczas testu, oznacza to, że jego używanie jest
niebezpieczne! Urządzenie musi być natychmiast
wymienione!
• Wszystkie gwarancje tracą ważność, jeśli uszko-
dzenia urządzenia są spowodowane niestosowa-
niem się do niniejszych instrukcji bezpieczeństwa.
Producent nie ponosi odpowiedzialności za szkody
wtórne.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Przed każdym użyciem należy upewnić się, że
urządzenie nie jest uszkodzone: Jeżeli występują
jakiekolwiek uszkodzenia, nie należy podłączać
urządzenia do sieci elektrycznej.
• Urządzenie jest gotowe do użytku po naciśnięciu
przycisku „reset". Przed rozpoczęciem działania
należy przetestować zwalnianie za pomocą czer-
wonego przycisku „test" (patrz opis w rozdziale
„Działanie").
• Podłączyć urządzenie do sieci elektrycznej.
• Nacisnąć pomarańczowy przycisk "reset".
• Pojawienie się czerwonego symbolu na wyświe-
tlaczu oznacza, że urządzenie jest gotowe do
działania.
• Nacisnąć czerwony przycisk „test". Następuje sy-
mulacja prądu resztkowego.
• Jeżeli urządzenie działa poprawnie, przepływ
prądu zostaje odcięty. Sygnalizuje to zniknięcie
czerwonego symbolu z wyświetlacza.
• Urządzenie zapewnia ochronę ludzi i zwierząt je-
dynie, gdy działa poprawnie.
• W celu rozpoczęcia działania, należy ponownie
nacisnąć przycisk „test".
• Dopiero teraz można podłączyć inne urządzenia.
Dane techniczne:
Czułość: < 30 mA
Zasilanie prądem: 230V~/50Hz
Wydajność: 16A (3680W)
Liczba styków: 2-biegunowe
Bezpiecznik: 16 A
Rodzaj zabezpieczenia: IP54
Rozmiary: 126x50x88
POPRAWNE U YTKOWANIE!
To przenośne urządzenie z zerową różnica potencja-
łów jest zaprojektowane do użytku z piaskowymi szli-
fierkami i podobnymi urządzeniami w gospodarstwie
domowym.
Podłącza się je pomiędzy źródłem energii elektrycz-
nej a urządzeniem użytkownika i dzięki temu oferuje
optymalną ochronę przeciw porażeniom dotykowym
i niechcianym uruchomieniom maszyny.
Należy zawsze używać maszyn z wyłącznikiem róż-
nico-prądowym, z którym zostały dostarczone.

11. Czyszczenie

Uwaga! Wyciąganie wtyczki z kontaktu.
Urządzenie czyścić po zakończeniu pracy.

12. Przenoszenie

Uwaga! Wyjąć wtyczkę z kontaktu.
Aby przetransportować urządzenie ustawić głowicę
do przodu, i zamocować na zrzutach ekranu usta-
wień.
PL | 89
