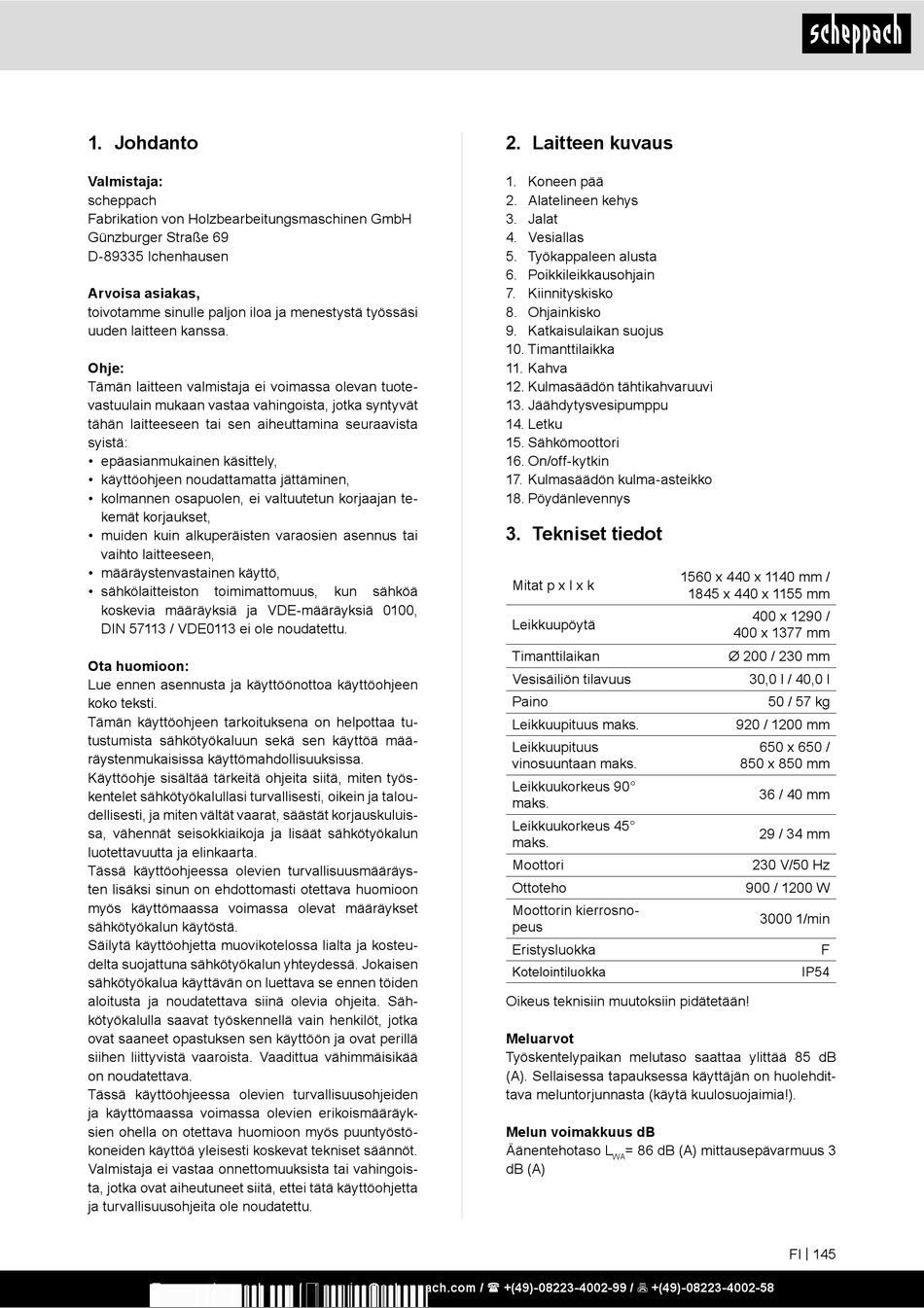

1. Johdanto

Valmistaja:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Arvoisa asiakas,
toivotamme sinulle paljon iloa ja menestystä työssäsi
uuden laitteen kanssa.
Ohje:
Tämän laitteen valmistaja ei voimassa olevan tuote-
vastuulain mukaan vastaa vahingoista, jotka syntyvät
tähän laitteeseen tai sen aiheuttamina seuraavista
syistä:
• epäasianmukainen käsittely,
• käyttöohjeen noudattamatta jättäminen,
• kolmannen osapuolen, ei valtuutetun korjaajan te-
kemät korjaukset,
• muiden kuin alkuperäisten varaosien asennus tai
vaihto laitteeseen,
• määräystenvastainen käyttö,
• sähkölaitteiston toimimattomuus,
koskevia määräyksiä ja VDE-määräyksiä 0100,
DIN 57113 / VDE0113 ei ole noudatettu.
Ota huomioon:
Lue ennen asennusta ja käyttöönottoa käyttöohjeen
koko teksti.
Tämän käyttöohjeen tarkoituksena on helpottaa tu-
tustumista sähkötyökaluun sekä sen käyttöä mää-
räystenmukaisissa käyttömahdollisuuksissa.
Käyttöohje sisältää tärkeitä ohjeita siitä, miten työs-
kentelet sähkötyökalullasi turvallisesti, oikein ja talou-
dellisesti, ja miten vältät vaarat, säästät korjauskuluis-
sa, vähennät seisokkiaikoja ja lisäät sähkötyökalun
luotettavuutta ja elinkaarta.
Tässä käyttöohjeessa olevien turvallisuusmääräys-
ten lisäksi sinun on ehdottomasti otettava huomioon
myös käyttömaassa voimassa olevat määräykset
sähkötyökalun käytöstä.
Säilytä käyttöohjetta muovikotelossa lialta ja kosteu-
delta suojattuna sähkötyökalun yhteydessä. Jokaisen
sähkötyökalua käyttävän on luettava se ennen töiden
aloitusta ja noudatettava siinä olevia ohjeita. Säh-
kötyökalulla saavat työskennellä vain henkilöt, jotka
ovat saaneet opastuksen sen käyttöön ja ovat perillä
siihen liittyvistä vaaroista. Vaadittua vähimmäisikää
on noudatettava.
Tässä käyttöohjeessa olevien turvallisuusohjeiden
ja käyttömaassa voimassa olevien erikoismääräyk-
sien ohella on otettava huomioon myös puuntyöstö-
koneiden käyttöä yleisesti koskevat tekniset säännöt.
Valmistaja ei vastaa onnettomuuksista tai vahingois-
ta, jotka ovat aiheutuneet siitä, ettei tätä käyttöohjetta
ja turvallisuusohjeita ole noudatettu.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

2. Laitteen kuvaus

1. Koneen pää
2. Alatelineen kehys
3. Jalat
4. Vesiallas
5. Työkappaleen alusta
6. Poikkileikkausohjain
7. Kiinnityskisko
8. Ohjainkisko
9. Katkaisulaikan suojus
10. Timanttilaikka
11. Kahva
12. Kulmasäädön tähtikahvaruuvi
13. Jäähdytysvesipumppu
14. Letku
15. Sähkömoottori
16. On/off-kytkin
17. Kulmasäädön kulma-asteikko
18. Pöydänlevennys

3. Tekniset tiedot

kun sähköä
Oikeus teknisiin muutoksiin pidätetään!
Meluarvot
Työskentelypaikan melutaso saattaa ylittää 85 dB
(A). Sellaisessa tapauksessa käyttäjän on huolehdit-
tava meluntorjunnasta (käytä kuulosuojaimia!).
Melun voimakkuus dB
Äänentehotaso L
dB (A)
1560 x 440 x 1140 mm /
Mitat p x l x k
Leikkuupöytä
Timanttilaikan
Vesisäiliön tilavuus
Paino
Leikkuupituus maks.
Leikkuupituus
vinosuuntaan maks.
Leikkuukorkeus 90°
maks.
Leikkuukorkeus 45°
maks.
Moottori
Ottoteho
Moottorin kierrosno-
peus
Eristysluokka
Kotelointiluokka
= 86 dB (A) mittausepävarmuus 3
WA
1845 x 440 x 1155 mm
400 x 1290 /
400 x 1377 mm
Ø 200 / 230 mm
30,0 l / 40,0 l
50 / 57 kg
920 / 1200 mm
650 x 650 /
850 x 850 mm
36 / 40 mm
29 / 34 mm
230 V/50 Hz
900 / 1200 W
3000 1/min
F
IP54
