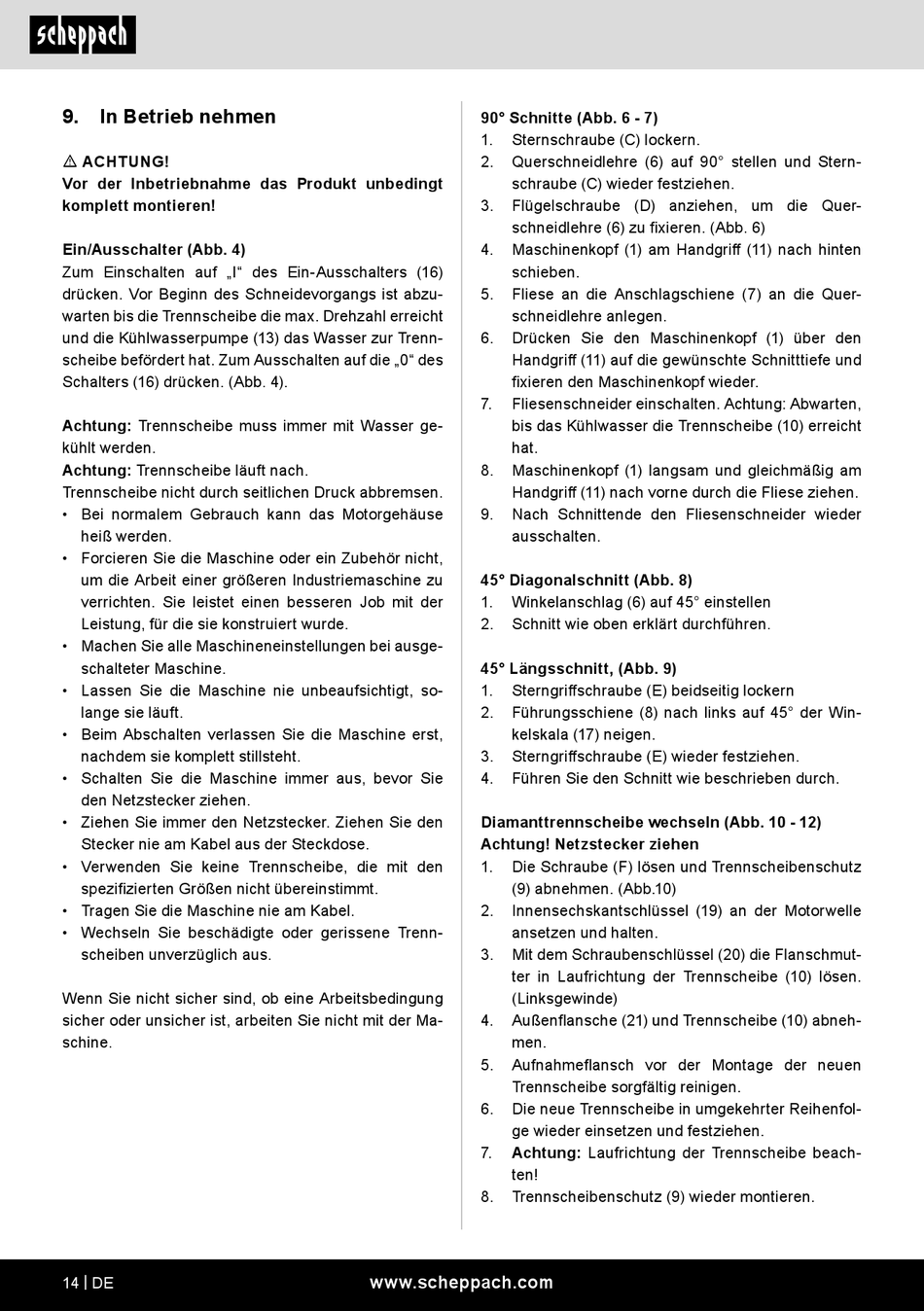

9.

In Betrieb nehmen

m ACHTUNG!
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
Ein/Ausschalter (Abb. 4)
Zum Einschalten auf „I" des Ein-Ausschalters (16)
drücken. Vor Beginn des Schneidevorgangs ist abzu-
warten bis die Trennscheibe die max. Drehzahl erreicht
und die Kühlwasserpumpe (13) das Wasser zur Trenn-
scheibe befördert hat. Zum Ausschalten auf die „0" des
Schalters (16) drücken. (Abb. 4).
Achtung: Trennscheibe muss immer mit Wasser ge-
kühlt werden.
Achtung: Trennscheibe läuft nach.
Trennscheibe nicht durch seitlichen Druck abbremsen.
• Bei normalem Gebrauch kann das Motorgehäuse
heiß werden.
• Forcieren Sie die Maschine oder ein Zubehör nicht,
um die Arbeit einer größeren Industriemaschine zu
verrichten. Sie leistet einen besseren Job mit der
Leistung, für die sie konstruiert wurde.
• Machen Sie alle Maschineneinstellungen bei ausge-
schalteter Maschine.
• Lassen Sie die Maschine nie unbeaufsichtigt, so-
lange sie läuft.
• Beim Abschalten verlassen Sie die Maschine erst,
nachdem sie komplett stillsteht.
• Schalten Sie die Maschine immer aus, bevor Sie
den Netzstecker ziehen.
• Ziehen Sie immer den Netzstecker. Ziehen Sie den
Stecker nie am Kabel aus der Steckdose.
• Verwenden Sie keine Trennscheibe, die mit den
spezifizierten Größen nicht übereinstimmt.
• Tragen Sie die Maschine nie am Kabel.
• Wechseln Sie beschädigte oder gerissene Trenn-
scheiben unverzüglich aus.
Wenn Sie nicht sicher sind, ob eine Arbeitsbedingung
sicher oder unsicher ist, arbeiten Sie nicht mit der Ma-
schine.
14 | DE
90° Schnitte (Abb. 6 - 7)
1. Sternschraube (C) lockern.
2. Querschneidlehre (6) auf 90° stellen und Stern-
schraube (C) wieder festziehen.
3. Flügelschraube (D) anziehen, um die Quer-
schneidlehre (6) zu fixieren. (Abb. 6)
4. Maschinenkopf (1) am Handgriff (11) nach hinten
schieben.
5. Fliese an die Anschlagschiene (7) an die Quer-
schneidlehre anlegen.
6. Drücken Sie den Maschinenkopf (1) über den
Handgriff (11) auf die gewünschte Schnitttiefe und
fixieren den Maschinenkopf wieder.
7. Fliesenschneider einschalten. Achtung: Abwarten,
bis das Kühlwasser die Trennscheibe (10) erreicht
hat.
8. Maschinenkopf (1) langsam und gleichmäßig am
Handgriff (11) nach vorne durch die Fliese ziehen.
9. Nach Schnittende den Fliesenschneider wieder
ausschalten.
45° Diagonalschnitt (Abb. 8)
1. Winkelanschlag (6) auf 45° einstellen
2. Schnitt wie oben erklärt durchführen.
45° Längsschnitt, (Abb. 9)
1. Sterngriffschraube (E) beidseitig lockern
2. Führungsschiene (8) nach links auf 45° der Win-
kelskala (17) neigen.
3. Sterngriffschraube (E) wieder festziehen.
4. Führen Sie den Schnitt wie beschrieben durch.
Diamanttrennscheibe wechseln (Abb. 10 - 12)
Achtung! Netzstecker ziehen
1. Die Schraube (F) lösen und Trennscheibenschutz
(9) abnehmen. (Abb.10)
2. Innensechskantschlüssel (19) an der Motorwelle
ansetzen und halten.
3. Mit dem Schraubenschlüssel (20) die Flanschmut-
ter in Laufrichtung der Trennscheibe (10) lösen.
(Linksgewinde)
4. Außenflansche (21) und Trennscheibe (10) abneh-
men.
5. Aufnahmeflansch vor der Montage der neuen
Trennscheibe sorgfältig reinigen.
6. Die neue Trennscheibe in umgekehrter Reihenfol-
ge wieder einsetzen und festziehen.
7. Achtung: Laufrichtung der Trennscheibe beach-
ten!
8. Trennscheibenschutz (9) wieder montieren.
