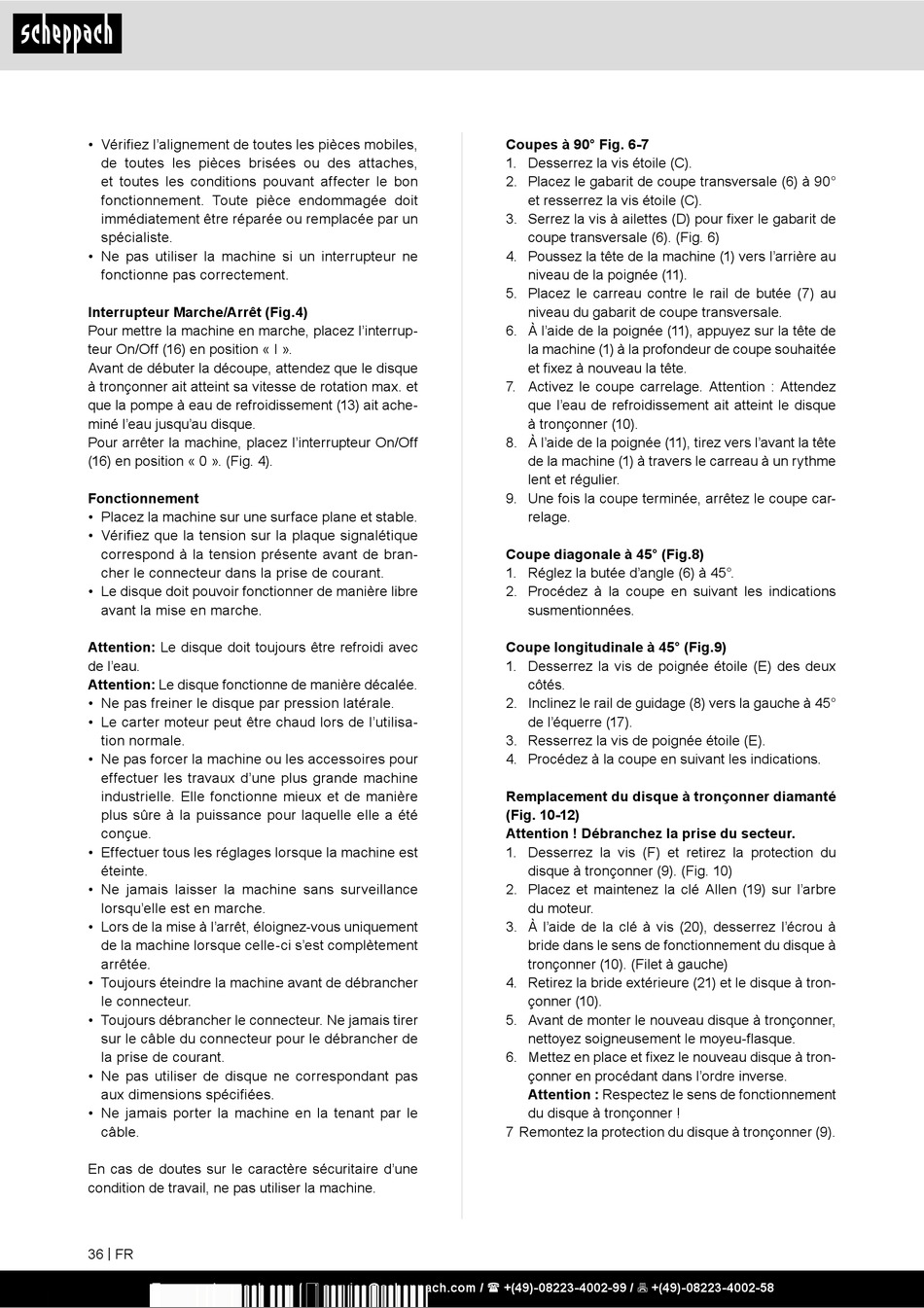

• Vérifiez l'alignement de toutes les pièces mobiles,
de toutes les pièces brisées ou des attaches,
et toutes les conditions pouvant affecter le bon
fonctionnement. Toute pièce endommagée doit
immédiatement être réparée ou remplacée par un
spécialiste.
• Ne pas utiliser la machine si un interrupteur ne
fonctionne pas correctement.
Interrupteur Marche/Arrêt (Fig.4)
Pour mettre la machine en marche, placez l'interrup-
teur On/Off (16) en position « I ».
Avant de débuter la découpe, attendez que le disque
à tronçonner ait atteint sa vitesse de rotation max. et
que la pompe à eau de refroidissement (13) ait ache-
miné l'eau jusqu'au disque.
Pour arrêter la machine, placez l'interrupteur On/Off
(16) en position « 0 ». (Fig. 4).
Fonctionnement
• Placez la machine sur une surface plane et stable.
• Vérifiez que la tension sur la plaque signalétique
correspond à la tension présente avant de bran-
cher le connecteur dans la prise de courant.
• Le disque doit pouvoir fonctionner de manière libre
avant la mise en marche.
Attention: Le disque doit toujours être refroidi avec
de l'eau.
Attention: Le disque fonctionne de manière décalée.
• Ne pas freiner le disque par pression latérale.
• Le carter moteur peut être chaud lors de l'utilisa-
tion normale.
• Ne pas forcer la machine ou les accessoires pour
effectuer les travaux d'une plus grande machine
industrielle. Elle fonctionne mieux et de manière
plus sûre à la puissance pour laquelle elle a été
conçue.
• Effectuer tous les réglages lorsque la machine est
éteinte.
• Ne jamais laisser la machine sans surveillance
lorsqu'elle est en marche.
• Lors de la mise à l'arrêt, éloignez-vous uniquement
de la machine lorsque celle-ci s'est complètement
arrêtée.
• Toujours éteindre la machine avant de débrancher
le connecteur.
• Toujours débrancher le connecteur. Ne jamais tirer
sur le câble du connecteur pour le débrancher de
la prise de courant.
• Ne pas utiliser de disque ne correspondant pas
aux dimensions spécifiées.
• Ne jamais porter la machine en la tenant par le
câble.
En cas de doutes sur le caractère sécuritaire d'une
condition de travail, ne pas utiliser la machine.
36 | FR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Coupes à 90° Fig. 6-7
1. Desserrez la vis étoile (C).
2. Placez le gabarit de coupe transversale (6) à 90°
et resserrez la vis étoile (C).
3. Serrez la vis à ailettes (D) pour fixer le gabarit de
coupe transversale (6). (Fig. 6)
4. Poussez la tête de la machine (1) vers l'arrière au
niveau de la poignée (11).
5. Placez le carreau contre le rail de butée (7) au
niveau du gabarit de coupe transversale.
6. À l'aide de la poignée (11), appuyez sur la tête de
la machine (1) à la profondeur de coupe souhaitée
et fixez à nouveau la tête.
7. Activez le coupe carrelage. Attention : Attendez
que l'eau de refroidissement ait atteint le disque
à tronçonner (10).
8. À l'aide de la poignée (11), tirez vers l'avant la tête
de la machine (1) à travers le carreau à un rythme
lent et régulier.
9. Une fois la coupe terminée, arrêtez le coupe car-
relage.
Coupe diagonale à 45° (Fig.8)
1. Réglez la butée d'angle (6) à 45°.
2. Procédez à la coupe en suivant les indications
susmentionnées.
Coupe longitudinale à 45° (Fig.9)
1. Desserrez la vis de poignée étoile (E) des deux
côtés.
2. Inclinez le rail de guidage (8) vers la gauche à 45°
de l'équerre (17).
3. Resserrez la vis de poignée étoile (E).
4. Procédez à la coupe en suivant les indications.
Remplacement du disque à tronçonner diamanté
(Fig. 10-12)
Attention ! Débranchez la prise du secteur.
1. Desserrez la vis (F) et retirez la protection du
disque à tronçonner (9). (Fig. 10)
2. Placez et maintenez la clé Allen (19) sur l'arbre
du moteur.
3. À l'aide de la clé à vis (20), desserrez l'écrou à
bride dans le sens de fonctionnement du disque à
tronçonner (10). (Filet à gauche)
4. Retirez la bride extérieure (21) et le disque à tron-
çonner (10).
5. Avant de monter le nouveau disque à tronçonner,
nettoyez soigneusement le moyeu-flasque.
6. Mettez en place et fixez le nouveau disque à tron-
çonner en procédant dans l'ordre inverse.
Attention : Respectez le sens de fonctionnement
du disque à tronçonner !
7 Remontez la protection du disque à tronçonner (9).
