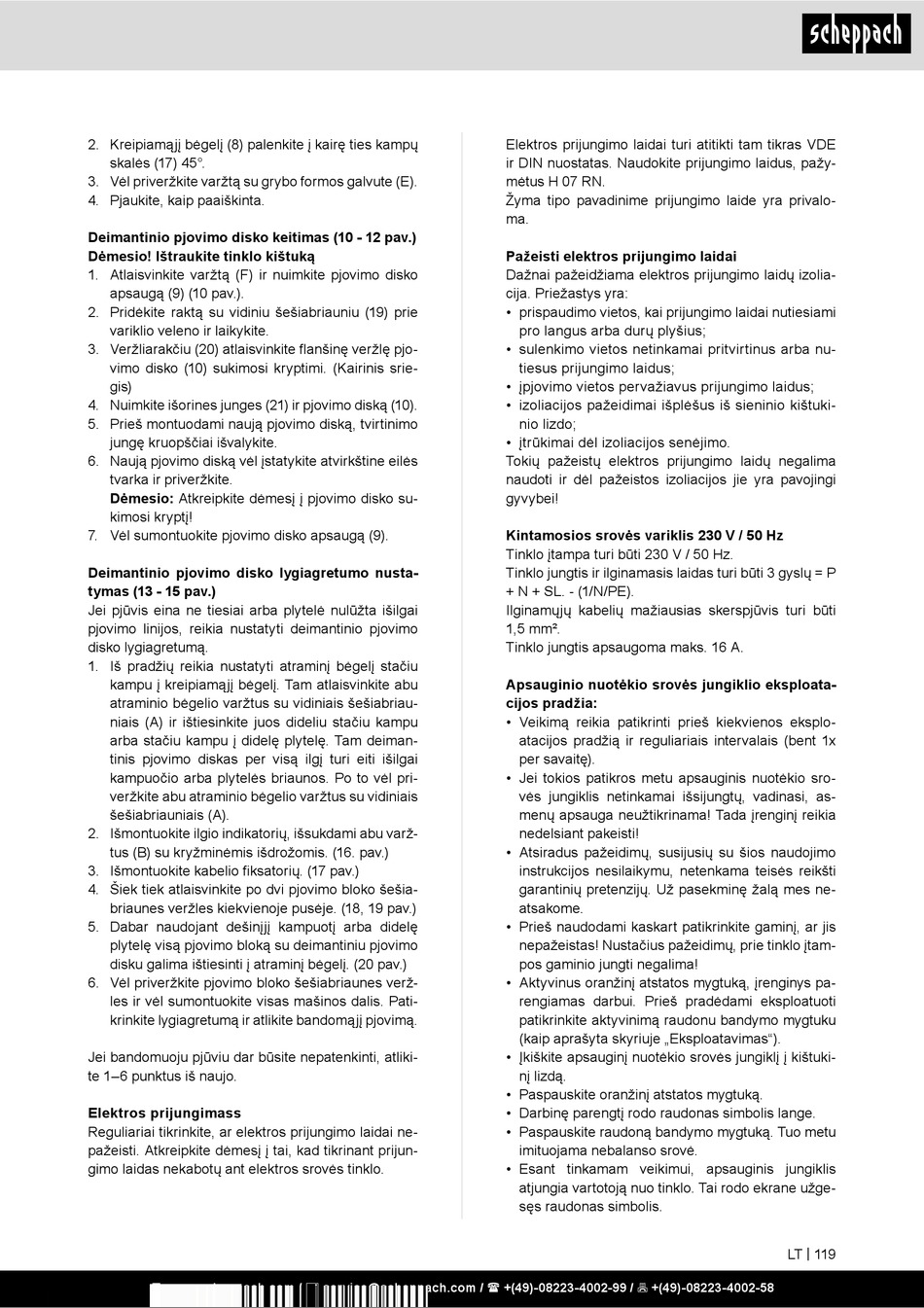

2. Kreipiamąjį bėgelį (8) palenkite į kairę ties kampų
skalės (17) 45°.
3. Vėl priveržkite varžtą su grybo formos galvute (E).
4. Pjaukite, kaip paaiškinta.
Deimantinio pjovimo disko keitimas (10 - 12 pav.)
Dėmesio! Ištraukite tinklo kištuką
1. Atlaisvinkite varžtą (F) ir nuimkite pjovimo disko
apsaugą (9) (10 pav.).
2. Pridėkite raktą su vidiniu šešiabriauniu (19) prie
variklio veleno ir laikykite.
3. Veržliarakčiu (20) atlaisvinkite flanšinę veržlę pjo-
vimo disko (10) sukimosi kryptimi. (Kairinis srie-
gis)
4. Nuimkite išorines junges (21) ir pjovimo diską (10).
5. Prieš montuodami naują pjovimo diską, tvirtinimo
jungę kruopščiai išvalykite.
6. Naują pjovimo diską vėl įstatykite atvirkštine eilės
tvarka ir priveržkite.
Dėmesio: Atkreipkite dėmesį į pjovimo disko su-
kimosi kryptį!
7. Vėl sumontuokite pjovimo disko apsaugą (9).
Deimantinio pjovimo disko lygiagretumo nusta-
tymas (13 - 15 pav.)
Jei pjūvis eina ne tiesiai arba plytelė nulūžta išilgai
pjovimo linijos, reikia nustatyti deimantinio pjovimo
disko lygiagretumą.
1. Iš pradžių reikia nustatyti atraminį bėgelį stačiu
kampu į kreipiamąjį bėgelį. Tam atlaisvinkite abu
atraminio bėgelio varžtus su vidiniais šešiabriau-
niais (A) ir ištiesinkite juos dideliu stačiu kampu
arba stačiu kampu į didelę plytelę. Tam deiman-
tinis pjovimo diskas per visą ilgį turi eiti išilgai
kampuočio arba plytelės briaunos. Po to vėl pri-
veržkite abu atraminio bėgelio varžtus su vidiniais
šešiabriauniais (A).
2. Išmontuokite ilgio indikatorių, išsukdami abu varž-
tus (B) su kryžminėmis išdrožomis. (16. pav.)
3. Išmontuokite kabelio fiksatorių. (17 pav.)
4. Šiek tiek atlaisvinkite po dvi pjovimo bloko šešia-
briaunes veržles kiekvienoje pusėje. (18, 19 pav.)
5. Dabar naudojant dešinįjį kampuotį arba didelę
plytelę visą pjovimo bloką su deimantiniu pjovimo
disku galima ištiesinti į atraminį bėgelį. (20 pav.)
6. Vėl priveržkite pjovimo bloko šešiabriaunes verž-
les ir vėl sumontuokite visas mašinos dalis. Pati-
krinkite lygiagretumą ir atlikite bandomąjį pjovimą.
Jei bandomuoju pjūviu dar būsite nepatenkinti, atliki-
te 1–6 punktus iš naujo.
Elektros prijungimass
Reguliariai tikrinkite, ar elektros prijungimo laidai ne-
pažeisti. Atkreipkite dėmesį į tai, kad tikrinant prijun-
gimo laidas nekabotų ant elektros srovės tinklo.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Elektros prijungimo laidai turi atitikti tam tikras VDE
ir DIN nuostatas. Naudokite prijungimo laidus, pažy-
mėtus H 07 RN.
Žyma tipo pavadinime prijungimo laide yra privalo-
ma.
Pažeisti elektros prijungimo laidai
Dažnai pažeidžiama elektros prijungimo laidų izolia-
cija. Priežastys yra:
• prispaudimo vietos, kai prijungimo laidai nutiesiami
pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nu-
tiesus prijungimo laidus;
• įpjovimo vietos pervažiavus prijungimo laidus;
• izoliacijos pažeidimai išplėšus iš sieninio kištuki-
nio lizdo;
• įtrūkimai dėl izoliacijos senėjimo.
Tokių pažeistų elektros prijungimo laidų negalima
naudoti ir dėl pažeistos izoliacijos jie yra pavojingi
gyvybei!
Kintamosios srovės variklis 230 V / 50 Hz
Tinklo įtampa turi būti 230 V / 50 Hz.
Tinklo jungtis ir ilginamasis laidas turi būti 3 gyslų = P
+ N + SL. - (1/N/PE).
Ilginamųjų kabelių mažiausias skerspjūvis turi būti
1,5 mm².
Tinklo jungtis apsaugoma maks. 16 A.
Apsauginio nuotėkio srovės jungiklio eksploata-
cijos pradžia:
• Veikimą reikia patikrinti prieš kiekvienos eksplo-
atacijos pradžią ir reguliariais intervalais (bent 1x
per savaitę).
• Jei tokios patikros metu apsauginis nuotėkio sro-
vės jungiklis netinkamai išsijungtų, vadinasi, as-
menų apsauga neužtikrinama! Tada įrenginį reikia
nedelsiant pakeisti!
• Atsiradus pažeidimų, susijusių su šios naudojimo
instrukcijos nesilaikymu, netenkama teisės reikšti
garantinių pretenzijų. Už pasekminę žalą mes ne-
atsakome.
• Prieš naudodami kaskart patikrinkite gaminį, ar jis
nepažeistas! Nustačius pažeidimų, prie tinklo įtam-
pos gaminio jungti negalima!
• Aktyvinus oranžinį atstatos mygtuką, įrenginys pa-
rengiamas darbui. Prieš pradėdami eksploatuoti
patikrinkite aktyvinimą raudonu bandymo mygtuku
(kaip aprašyta skyriuje „Eksploatavimas").
• Įkiškite apsauginį nuotėkio srovės jungiklį į kištuki-
nį lizdą.
• Paspauskite oranžinį atstatos mygtuką.
• Darbinę parengtį rodo raudonas simbolis lange.
• Paspauskite raudoną bandymo mygtuką. Tuo metu
imituojama nebalanso srovė.
• Esant tinkamam veikimui, apsauginis jungiklis
atjungia vartotoją nuo tinklo. Tai rodo ekrane užge-
sęs raudonas simbolis.
