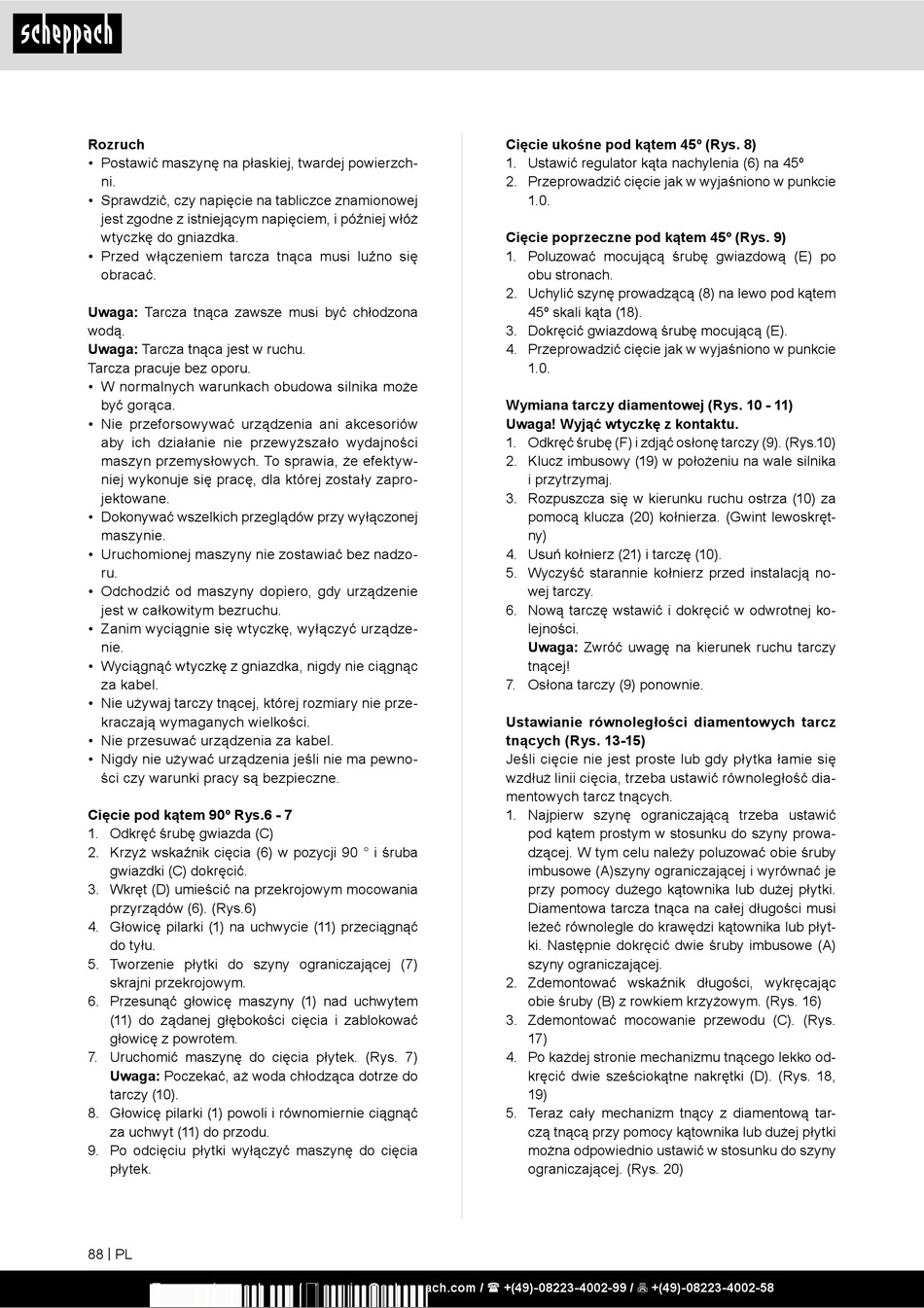

Rozruch
• Postawić maszynę na płaskiej, twardej powierzch-
ni.
• Sprawdzić, czy napięcie na tabliczce znamionowej
jest zgodne z istniejącym napięciem, i później włóż
wtyczkę do gniazdka.
• Przed włączeniem tarcza tnąca musi luźno się
obracać.
Uwaga: Tarcza tnąca zawsze musi być chłodzona
wodą.
Uwaga: Tarcza tnąca jest w ruchu.
Tarcza pracuje bez oporu.
• W normalnych warunkach obudowa silnika może
być gorąca.
• Nie przeforsowywać urządzenia ani akcesoriów
aby ich działanie nie przewyższało wydajności
maszyn przemysłowych. To sprawia, że efektyw-
niej wykonuje się pracę, dla której zostały zapro-
jektowane.
• Dokonywać wszelkich przeglądów przy wyłączonej
maszynie.
• Uruchomionej maszyny nie zostawiać bez nadzo-
ru.
• Odchodzić od maszyny dopiero, gdy urządzenie
jest w całkowitym bezruchu.
• Zanim wyciągnie się wtyczkę, wyłączyć urządze-
nie.
• Wyciągnąć wtyczkę z gniazdka, nigdy nie ciągnąc
za kabel.
• Nie używaj tarczy tnącej, której rozmiary nie prze-
kraczają wymaganych wielkości.
• Nie przesuwać urządzenia za kabel.
• Nigdy nie używać urządzenia jeśli nie ma pewno-
ści czy warunki pracy są bezpieczne.
Cięcie pod kątem 90º Rys.6 - 7
1. Odkręć śrubę gwiazda (C)
2. Krzyż wskaźnik cięcia (6) w pozycji 90 ° i śruba
gwiazdki (C) dokręcić.
3. Wkręt (D) umieścić na przekrojowym mocowania
przyrządów (6). (Rys.6)
4. Głowicę pilarki (1) na uchwycie (11) przeciągnąć
do tyłu.
5. Tworzenie płytki do szyny ograniczającej (7)
skrajni przekrojowym.
6. Przesunąć głowicę maszyny (1) nad uchwytem
(11) do żądanej głębokości cięcia i zablokować
głowicę z powrotem.
7. Uruchomić maszynę do cięcia płytek. (Rys. 7)
Uwaga: Poczekać, aż woda chłodząca dotrze do
tarczy (10).
8. Głowicę pilarki (1) powoli i równomiernie ciągnąć
za uchwyt (11) do przodu.
9. Po odcięciu płytki wyłączyć maszynę do cięcia
płytek.
88 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Cięcie ukośne pod kątem 45º (Rys. 8)
1. Ustawić regulator kąta nachylenia (6) na 45º
2. Przeprowadzić cięcie jak w wyjaśniono w punkcie
1.0.
Cięcie poprzeczne pod kątem 45º (Rys. 9)
1. Poluzować mocującą śrubę gwiazdową (E) po
obu stronach.
2. Uchylić szynę prowadzącą (8) na lewo pod kątem
45º skali kąta (18).
3. Dokręcić gwiazdową śrubę mocującą (E).
4. Przeprowadzić cięcie jak w wyjaśniono w punkcie
1.0.
Wymiana tarczy diamentowej (Rys. 10 - 11)
Uwaga! Wyjąć wtyczkę z kontaktu.
1. Odkręć śrubę (F) i zdjąć osłonę tarczy (9). (Rys.10)
2. Klucz imbusowy (19) w położeniu na wale silnika
i przytrzymaj.
3. Rozpuszcza się w kierunku ruchu ostrza (10) za
pomocą klucza (20) kołnierza. (Gwint lewoskręt-
ny)
4. Usuń kołnierz (21) i tarczę (10).
5. Wyczyść starannie kołnierz przed instalacją no-
wej tarczy.
6. Nową tarczę wstawić i dokręcić w odwrotnej ko-
lejności.
Uwaga: Zwróć uwagę na kierunek ruchu tarczy
tnącej!
7. Osłona tarczy (9) ponownie.
Ustawianie równoległości diamentowych tarcz
tnących (Rys. 13-15)
Jeśli cięcie nie jest proste lub gdy płytka łamie się
wzdłuż linii cięcia, trzeba ustawić równoległość dia-
mentowych tarcz tnących.
1. Najpierw szynę ograniczającą trzeba ustawić
pod kątem prostym w stosunku do szyny prowa-
dzącej. W tym celu należy poluzować obie śruby
imbusowe (A)szyny ograniczającej i wyrównać je
przy pomocy dużego kątownika lub dużej płytki.
Diamentowa tarcza tnąca na całej długości musi
leżeć równolegle do krawędzi kątownika lub płyt-
ki. Następnie dokręcić dwie śruby imbusowe (A)
szyny ograniczającej.
2. Zdemontować wskaźnik długości, wykręcając
obie śruby (B) z rowkiem krzyżowym. (Rys. 16)
3. Zdemontować mocowanie przewodu (C). (Rys.
17)
4. Po każdej stronie mechanizmu tnącego lekko od-
kręcić dwie sześciokątne nakrętki (D). (Rys. 18,
19)
5. Teraz cały mechanizm tnący z diamentową tar-
czą tnącą przy pomocy kątownika lub dużej płytki
można odpowiednio ustawić w stosunku do szyny
ograniczającej. (Rys. 20)
